保定安捷倫是德科技Keysight DAQ970A 數據采集器價格與型號參數
- 型號 類型 DAQ970A數據采集器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國Keysight DAQ970A數據采集系統為34970A升級款，3插槽主機，內置6?位數字萬用表，測量和轉換14 種不同的輸入信號包括溫度、直流/交流電壓、電阻、頻率和周期以及電容，系統可使用多達120個通道，4.3英寸大型彩色顯示屏，易于設置和查看數據，LAN和USB接口可以輕松連接電腦傳輸數據。

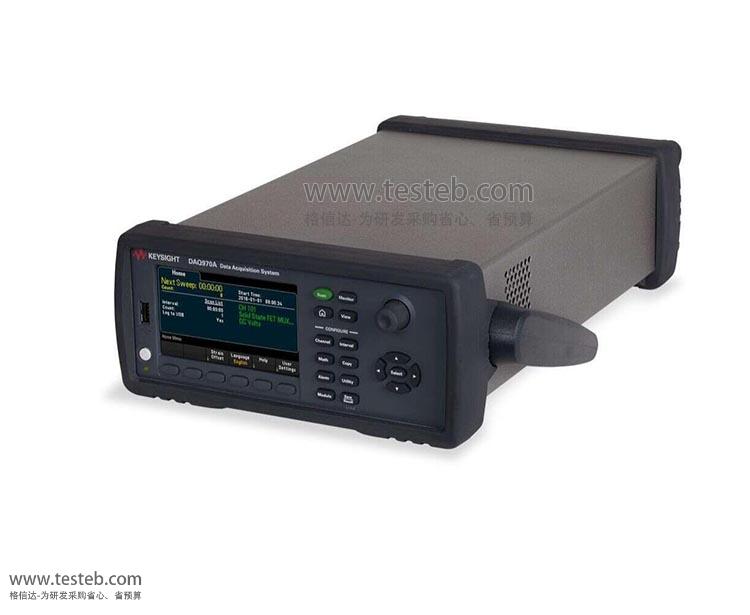

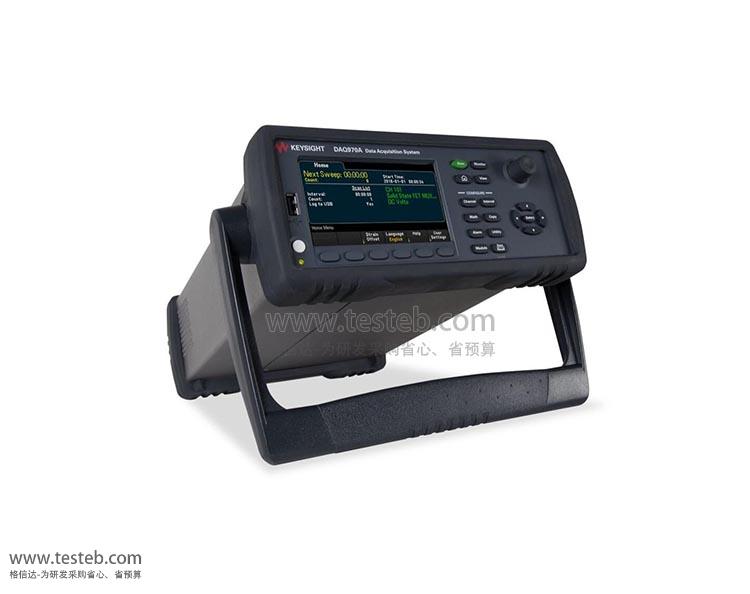

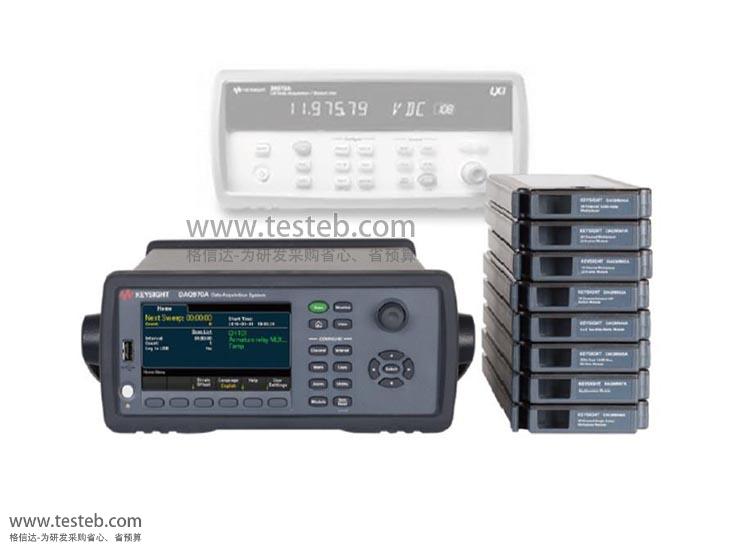

DAQ970A 數據采集器圖片
是德科技Keysight DAQ970A數據采集器20~60通道記錄儀更高精度和速度
Keysight DAQ970A數據采集器是升級替代34970A和34972A的新一代數據采集DAQ系統，后兩者市場占有率很高、測試數據的精準度很受業界認可，很多專業實驗室都采用它們來做溫度和電壓電流的采集。DAQ970A繼承兩位前輩的基礎上，從多方面提升了用戶體驗，包括彩色LCD、內部模塊校準，以及更高的溫度精度和測量速度，增加了很多滿足用戶需求的新功能，讓用戶更好地洞悉電子產品中的大數據，解決用戶諸多測量難題。DAQ970A數據采集系統將精密的測量功能和靈活的信號連接功能集為一體，適用于您的生產和開發測試系統。 三個采集模塊插槽內置于儀器后面，可允許數據采集或切換模塊的任何組合。儀器同時具備USB數據記錄和數據采集功能，是滿足您目前及未來測試需求的多用途解決方案。
美國KEYSIGHT DAQ970A/DAQ973A數據采集器性能特點
3插槽主機，內置6½位數字萬用表，基礎DCV精度為0.003%
8 種開關和控制插入式模塊可供選擇，所有模塊均經過更新，進一步提高了開關速度和測量精度
最高每個系統多達120個通道，DAQM900A模塊掃描速率高達450通道/秒，掃描存儲器高達一百萬點
每個通道都有上下限報警功能，以及 4 路 Hi/LO 報警輸出
利用熱電偶、RTD和熱敏電阻測量溫度值；交直流電壓；2/4線電阻；頻率和周期；交直流電流和電容；直接和橋式應變
能夠測量超小電流(1μA 直流100μA交流)和更高的電阻1000 M?，自動校準功能可補償時間和溫度變化所產生的內部漂移
是德科技DAQ970A采集器可測量和轉換14種不同的輸入信號，4.3英寸大型彩色顯示屏，易于設置和查看數據
非易失存儲器可存儲10萬讀數，并在斷電時保留數據，LAN和USB，可以輕松連接PC（DAQ973A帶有GPIB接口）
USB閃存驅動器支持在獨立應用軟件中復制和記錄數據，BenchVue DAQ包含增強的時域/頻域測量功能
與34970A/34972A代碼兼容
是德科技DAQ970A與安捷倫34970A/34972A采集器區別比較
DAQ970A采集儀采用精心設計，可以提供更高的性能和靈活性，并且保持了與34970A和34972A的兼容性，借鑒了它們的成熟設計，從多方面提升了用戶體驗，包括彩色 LCD、內部模塊校準，以及更高的溫度精度和測量速度（掃描速率從250 通道每秒提升到450通道每秒）。參見比較文檔http://www.testeb.com/download/202006/Keysight_DAQ970A_34970A.pdf。
KEYSIGHT DAQ970A數據采集系統添加了新的固態多路復用器模塊，可以支持更高的切換速度。DAQ970A配備了簡單易用的LCD屏幕和軟按鍵，使您能夠輕松 配置測試設置，并以多種格式顯示測量結果。它具有比前代產品更大的測量量程，例如測量低的交流和直流電流以及高電阻。BenchVue DAQ應用軟件現在附帶Test Flow應用程序，您無需編程即可實現自動測試。
Keysight DAQ970A/DAQ973A采集模塊選型
| 型號描述 | 類型 | 速度 | 最高電壓 | 最大電流 | 帶寬 | 熱偏置 | 注釋 |
|
DAQM900A采集卡 20通道多路復用器 |
2線固態,可選擇4線 | 450(通道/秒) | 120 V | 20 mA | 10 MHz | < 4 µV | 內置等溫參考點 |
|
DAQM901A模塊 20通道多路復用器 +2電流通道 |
2線電樞,可選擇4線 | 80(通道/秒) | 300V | 1 A | 10 MHz | 0 µV |
內置等溫參考點 2個額外的電流測量通道 |
|
DAQM902A 16 通道多路復用器 |
2線舌簧,可選擇4線 | 250(通道/秒) | 300V | 50 mA | 10 MHz | < 4 µV | 內置等溫參考點 |
|
DAQM903A 20通道執行器/通用開關 |
SPDT/form C | 120(通道/秒) | 300V | 1 A | 10 MHz | < 1 µV | |
|
DAQM904A 4x8矩陣 |
2線電樞 | 120(通道/秒) | 300V | 1 A | 10 MHz | < 1 µV | |
|
DAQM905A雙路4通道 射頻多路復用器50? |
公共低端,非負載端接 | 60(通道/秒) | 42 V | 0.7 A | 2 GHz | < 4 µV |
1GHz 帶寬， 通過BNC至SMB適配器電纜 |
| DAQM907A多功能模塊 | 2個8-bit 數字I/O 端口 | 42 V | 400 mA | 漏極開路 | |||
| 26比特事件計數器 | 42 V | 100 kHz | 可選輸入閾值 | ||||
| 2個16-bit 模擬輸出 | ±12V | 10 mA | dc | 最大 40mA 總輸出/卡 | |||
|
DAQM908A 40通道單端多路復用器 |
1線電樞（公共低） | 100(通道/秒) | 300V | 1 A | 10 MHz | 無四線測量 | |
|
DAQM909A (DAQ973A用 4通道數字化儀 |
同步采樣 | 800 kSa/s1 | 36 Vpk | 24 位分辨率，差分輸入 |
[注意]DAQ970A使用的所有采集模塊均不能用于舊款34970A/34972A主機，反之亦然
美國Keysight是德科技DAQ970A數據采集器規格參數
| 熱電偶溫度 | DAQ970A/DAQ973A溫度量程 | 參考結點&DMM主機精度 | 探頭 |
| E型 | -150 ℃ 至 1000 ℃ | 1.0 ℃ |
熱電偶探頭的精度由熱電偶供應商提供， 應根據所需的溫度量程進行選擇； 系統總體精度=主機精度+熱電偶精度 |
| J型 | -150 ℃ 至 1200 ℃ | 1.0 ℃ | |
| K型 | -100 ℃ 至 1200 ℃ | 0.9 ℃ | |
| N型 | -100 ℃ 至 1300 ℃ | 1.0 ℃ | |
| R型 | 300 ℃ 至 1760 ℃ | 0.5 ℃ | |
| T型 | -100 ℃ 至 400 ℃ | 0.9 ℃ | |
| 電阻電壓精度 | 24 小時（±(讀數的% + 量程的%)） | 90 天（±(讀數的% + 量程的%)） | 1 年（±(讀數的% + 量程的%)） |
| 100 mV直流電壓 | 0.0030 + 0.0050 | 0.0040 + 0.0060 | 0.0050 + 0.0060 |
| 1 V | 0.0015 + 0.0006 | 0.0025 + 0.0006 | 0.0035 + 0.0006 |
| 10 V | 0.0010 + 0.0003 | 0.0021 + 0.0004 | 0.0030 + 0.0004 |
| 100 V | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0040 + 0.0006 |
| 300V | 0.0020 + 0.0020 | 0.0035 + 0.0020 | 0.0040 + 0.0020 |
| 100 ?電阻 | 0.0030 + 0.0050 | 0.0050 + 0.0060 | 0.0060 + 0.0060 |
| 1 k? | 0.0020 + 0.0007 | 0.0030 + 0.0007 | 0.0040 + 0.0007 |
| 10 k? | 0.0020 + 0.0005 | 0.0030 + 0.0005 | 0.0040 + 0.0005 |
| 100 k? | 0.0020 + 0.0005 | 0.0030 + 0.0005 | 0.0040 + 0.0005 |
| 1MΩ | 0.0020 + 0.0005 | 0.0060 + 0.0005 | 0.0070 + 0.0005 |
| 10 M? | 0.010 + 0.001 | 0.020 + 0.001 | 0.025 + 0.001 |
| 100 M? | 0.100 + 0.001 | 0.250 + 0.001 | 0.350 + 0.001 |
| 1000 M? | 2.000 + 0.001 | 2.500 + 0.001 | 3.500 + 0.001 |
是德DAQ970A采集器規格說明書http://www.testeb.com/download/202006/Keysight_DAQ970A_DAQ973A.pdf
DAQ970A說明書用戶手冊http://www.testeb.com/download/202006/Keysight_DAQ970A_manual.pdf
