保定日置HIOKI RM3545-02 微歐計價格與型號參數
- 型號 類型 RM3545-02微歐計
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日置HIOKI RM3545-02微歐計電阻測量范圍0.00μΩ～1200.0MΩ，最小分辨率0.01μΩ，6位半顯示，基本精度0.006%，測試電流1μA~1A，帶有Z2003多路掃描器單元，可實現10~40通道測量，應用于手機屏幕、網絡電阻、轉向開關、三相馬達線圈等需要高精度低阻抗多點測量需求。

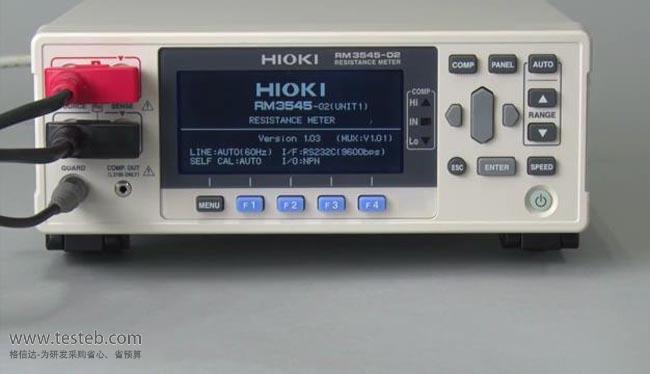

RM3545-02 微歐計圖片
日本HIOKI RM3545-02微歐計帶Z3003掃描單元20路多點測量

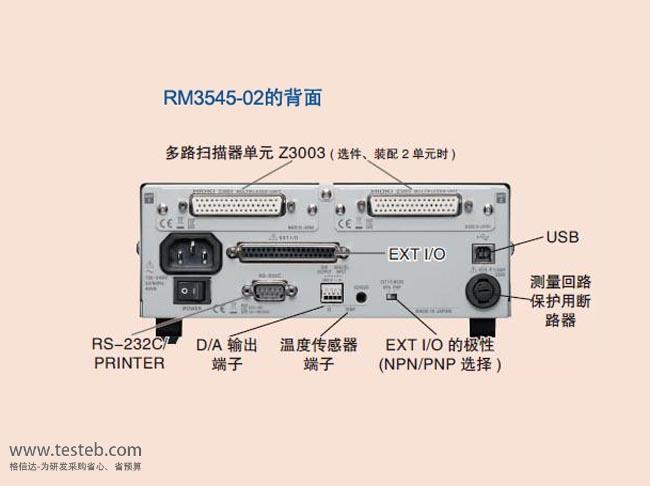

日置HIOKI RM3545微歐計電阻量程0.00μΩ～1200.0MΩ，6位半顯示，最小分辨率 0.01μΩ，基本精度 0.006%，測試電流1μA~1A，提供EXT I/O接口(判定、BCD、BIN)及RS-232C/PRINTER/USB通訊接口，可選購帶GPIB通訊接口型號RM3545-01。擴展型號RM3545-02微歐計帶有Z2003多路掃描器單元，可實現4線式10個點、2線式21路多通道電阻測量，最多可配置2個單元實現雙倍測試通道。
HIOKI RM3545-02多路電阻計掃描器單元Z3003技術參數
| 測量對象 | 4線式：10個地點(使用2個單元時為20個地點) |
| 2線式：21個地點(使用2個單元時為42個地點) | |
| 可測量范圍 | 測量電流： 裝有Z3003的設備，DC 1A以下 |
| 外部連接設備：DC 1A以下、AC 100mA以下 | |
| 測量頻率：外部鏈接設備DC，10Hz～1kHz | |
| 接點規格 | 接點形式：機械式繼電器 |
| 最大允許電壓：33Vrms以及46.7Vpeak或DC70V | |
| 接點壽命：4線式時5000萬次(參考值) | |
| 應用 |

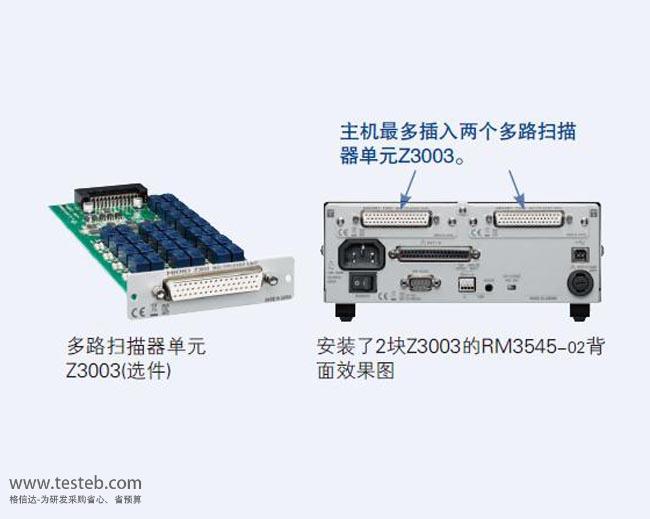

網絡電阻、轉向開關，三相馬達線圈、連接器/線束的檢查、繼電器的檢查、電池端子溶接部分的檢查等需要多點測量的地方。 通過將Z3003插入RM3545-02微歐計的背部，用4端子法最多可測量20處*掃描也可測量 (*使用兩個Z3003時，2端子最多可測量42個地方) |
日置RM3545規格說明書http://www.testeb.com/download/201810/HIOKI_RM3545-01_RM3545-02.pdf
hioki rm3545-02微歐計用戶手冊說明書http://www.testeb.com/download/201810/HIOKI_RM3545_01-02_Manual.pdf
如需日置微歐計HIOKI RM3544-01、RM3545、RM3545-01、RM3545-02通訊指令文檔Communication Command Instruction Manual，請通過網頁右側或底部郵箱地址與我們聯系。
日本日置HIOKI RM3545微歐計電阻量程精度規格表（RM3545-01/RM3545-02）
| 自動量程 | 電阻分辨率 | 測量精度 | 測試電流 | 最大開路電壓 | |||
| FAST | MED | SLOW1 | SLOW2 | ||||
| 10mΩ毫歐 | 10nΩ | 0.060+0.050 | 0.060+0.020 | 0.060+0.020 | 1A | 5.5V | |
| 100mΩ | 100nΩ | 0.060+0.010 | 0.060+0.010 | 0.060+0.010 | 1A | ||
| 1000mΩ/1Ω | 1μΩ微歐 | 0.012+0.010 | 0.012+0.008 | 100mA | |||
| 10Ω | 10μΩ | 0.008+0.010 | 0.008+0.008 | 10mA | |||
| 100Ω | 100μΩ | 0.007+0.005 | 0.007+0.002 | 0.007+0.001 | 10mA | ||
| 1000Ω | 1mΩ | 0.007+0.005 | 0.006+0.002 | 0.006+0.001 | 1mA | ||
| 10kΩ | 10mΩ | 0.008+0.005 | 0.007+0.002 | 0.007+0.001 | 1mA | 20V | |
| 100kΩ | 100mΩ | 0.008+0.005 | 0.007+0.002 | 0.007+0.001 | 100μA | ||
| 1000KΩ | 1Ω | 0.015+0.005 | 0.008+0.002 | 0.008+0.001 | 10μA | ||
| 10MΩ | 10Ω | 0.030+0.005 | 0.030+0.002 | 0.030+0.001 | 1μA | ||
| 100MΩ | 10kΩ | 10.00MΩ以下:0.50+0.02，10.01MΩ以上:1.00+0.02 | <1μA | ||||
| 1000MΩ | 100kΩ | 100.0MΩ以下:1.00+0.02，100.1MΩ以上:10.00+0.02 | <1μA | ||||
| 以上為L(zhǎng)P OFF模式·f.s. = 1,000,000 dgt. 、0.001%f.s. = 10dgt.，下面為L(zhǎng)P ON模式·f.s. = 100,000 dgt | |||||||
| 1000mΩ | 10μΩ | 0.200+0.010 | 0.200+0.010 | 0.200+0.005 | 0.200+0.003 | 1mA | 20mV |
| 10Ω | 100μΩ | 0.200+0.005 | 0.200+0.005 | 0.200+0.003 | 0.200+0.002 | 500μA | |
| 100Ω | 1mΩ | 0.200+0.005 | 0.200+0.005 | 0.200+0.003 | 0.200+0.002 | 50μA | |
| 1000Ω | 10mΩ | 0.200+0.005 | 0.200+0.005 | 0.200+0.003 | 0.200+0.002 | 5μA | |
HIOKI日置微電阻計應用
馬達、螺線管、扼流圈、變壓器、線束——RM3544或RM3545
接點、線束、連接器、繼電器接點、開關——RM3544或RM3545
保險絲、電阻器、加熱器、電線、熔接端——RM3544或RM3545
導電性涂料、導電性橡膠——RM3544或RM3545（均包含擴展型號RM3544-01及RM3545-01、-02）
小信號接點，小型保險絲、引線、小型磁性零件（EMC過濾器、鐵氧體磁環）——RM3545
多路電阻測量如馬達線圈、變壓器線圈——RM3545-02（20路通道）
