包頭國產工廠品牌 CA-YD-111A 振動傳感器價格與型號參數
- 型號 類型 CA-YD-111A振動傳感器
- 制造商 品牌 國產工廠品牌
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：PE型CA-YD-111A電荷輸出傳感器可測量30000g加速度，0.5 pC/g靈敏度，頻率響應5Hz～15k Hz，可在-40～至120℃溫度環境下工作，采用壓電陶瓷感應材料，高強度不銹鋼殼體，重量輕、溫度特性好。

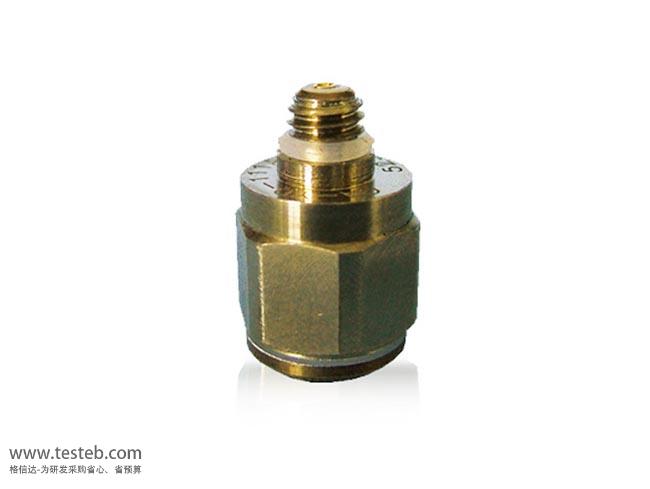

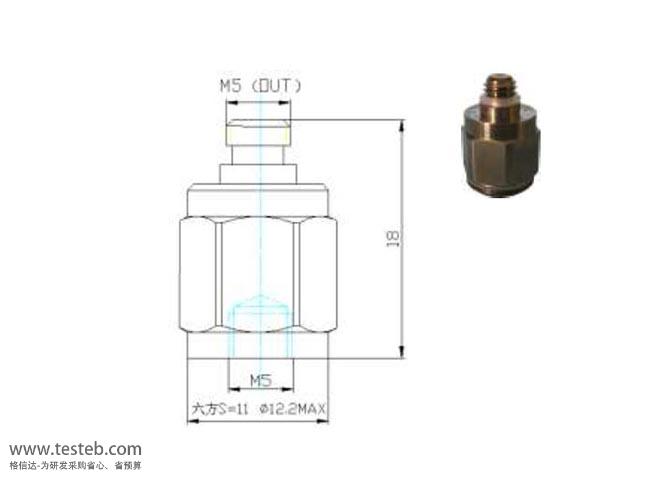

CA-YD-111A 振動傳感器圖片
CA-YD-111A加速度傳感器30000g大沖擊量程范圍
陶瓷壓電式加速度傳感器的機械接收部分是慣性式加速度機械接收原理，機電部分利用的是壓電晶體的正壓電效應，當壓電晶體如人工極化陶瓷、壓電石英晶體等，在一定方向的外力作用下或承受變形時，晶體面或極化面上產生電荷。產生的電荷在回路具有無限大的輸入阻抗時保存。這種壓電陶瓷傳感器用于測量、感知動態或準靜態的應力，可測量加速度、壓力和振動等各種物理量，體積小、結構簡單、重量輕、使用壽命長。
CA-YD-111A壓電式加速度傳感器可測量高達3萬g加速度值大沖擊，響應頻率5Hz ～15000 Hz，剪切式結構，高強度不銹鋼殼體，M5螺紋安裝，工作溫度范圍-40～+120 ℃，重量輕、溫度特性好。
PE型CA-YD-111A大沖擊加速度傳感器規格參數
| 敏感材料 | 壓電陶瓷 |
| 測量范圍（峰值） | 30000 g，3萬g大沖擊加速度傳感器 |
| 靈敏度（20±5℃） | 0.5 pC/g |
| 最大橫向靈敏度 | ≤10 ％ |
| 頻率響應（±5%） | 5Hz ～15000 Hz |
| 電容 | ～300 pF |
| 安裝諧振頻率 | 55,000 Hz |
| 工作溫度范圍 | -40～+120 ℃ |
| 溫度響應 | 見溫度曲線 |
| 瞬態溫度 | 0.1 g/℃(0.3Hz) |
| 磁靈敏度 | 0.2 g/T |
| 基座應變 | 2.5 mg/με |
| 基座隔離 | ＞1010 Ω |
| 安裝 | M5螺紋 |
| 結構設計 | 剪切 |
| 殼體材料 | 高強度不銹鋼 |
| 重量 | 6 g |
| 輸出方式 | 頂端L5 |
| 配套件 | 傳感器合格證（標定參數、頻響曲線）、M5螺栓、保護帽、雙頭L5 STYV-1（2米） |
111A 3萬g大加速度傳感器規格說明書http://www.testeb.com/download/201707/CA-YD-111A.pdf
壓電式大沖擊加速度傳感器選型表
| 型號CA-YD- | 電荷靈敏度±5% | 頻率響應 | 量程范圍 | 抗沖擊(不供電) | 工作溫度 | 尺寸 | 安裝 |
| 102 | 15 pC/g | 0.5-10kHz(±10%) | 5000g | 5000g | -20 - +120℃ | Φ14×22.5 mm | M5 |
| 111 | 0.03 pC/g | 5-15kHz(±10%) | 50000g | 50000g | -54- +250℃ | Φ12×21 mm | M5 |
| 111A傳感器 | 0.5 pC/g | 5-15kHz(±10%) | 30000g | 30000g | -54- +150℃ | Φ12×18 mm | M5 |
| 115 | 7 pC/g | 1-15kHz(±10%) | 7000g | 7000g | -20- +70℃ | Φ10×13 mm | M3 |
| 125加速度傳感器 | 1 pC/g | 2-20kHz(±10%) | 10000g | 20000g | -40- +70℃ | 10.5×6×4 mm | 膠粘 |
| 126 | 2 pC/g | 1-15kHz(±10%) | 20000g | 20000g | -40 - +70℃ | Φ8.5×10 mm | 膠粘 |
| 139 | 10 pC/g | 1-10kHz(±10%) | 2000g | 5000g | -40 - +70℃ | Φ12×15 mm | M3 |
