包頭日置HIOKI PW3198 電能質量分析儀價格與型號參數
- 型號 類型 PW3198電能質量分析儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日置PW3198可以全面分析和記錄電能問題，測量線單相2線/單相3線/三相3線/三相4線，不間斷連續進行高精度的測量，將成為顧客解決電源故障的堅強后盾。

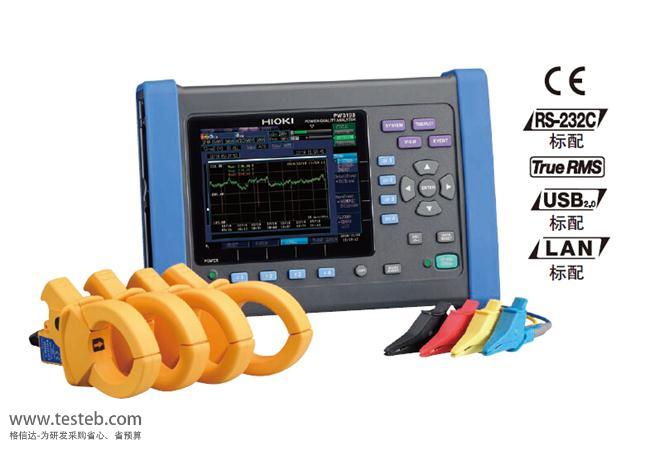

PW3198 電能質量分析儀圖片
HIOKI日置PW3198電能質量分析儀全面分析記錄電能問題
隨著電力電子設備的普及、大型設備的增加、分散型電源的增加等引起的電力系統復雜化，電源故障頻發。迅速、正確的把握狀況是關鍵。Hioki PW3198電能質量分析儀將成為顧客解決電源故障的堅強后盾。PW3198測試儀可測量電力分線，可測量高次諧波成分，最高80kHz的寬頻電壓，具有寬動態量程輸入，從低電壓到1300V均可對應。
日置HIOKI PW3198電能質量分析儀特點
中文界面
可進行符合國際標準的故障排查(IEC61000-4-30 ClassA)
不間斷連續進行高精度的測量(V：額定電壓的±0.1%，A/W：±0.2%rdg. ±0.1%f.s.)
安全規格CAT Ⅳ 600V，可測量電力分線
PW3198電能質量分析儀可測量高次諧波成分，最高80kHz的寬頻電壓
寬動態量程輸入，從低電壓到1300V(三相4線線間電壓)均可對應
瞬態過電壓可測最大峰值6000V、700kHz
日置3198多種接口(LAN、USB、SD卡)
使用GPS選件可保證多臺機器間的數據同步性
PW3198測試儀主機無法單獨測量電壓。測量電流、功率需要另外的鉗形傳感器
要在計算機中分析SD卡中保存的測量數據或制作報告，則需要購買軟件9624-50
日本HIOKI PW3198電能記錄分析儀規格參數
| 測量線數 | 單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流） |
| 電壓量程 |
ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV ch：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV |
| 電流量程 | AC500.00mA~5.0000kA（測量范圍根據使用的傳感器不同而不同） |
| 功率量程 | 300.00W~3.0000MW（根據使用的電壓、電流量程自動決定） |
| 基本精度 |
電壓：±0.1% rdg. 電流：±0.2% rdg. ±0.1% f.s. + 電流傳感器精度 有功功率：±0.2% rdg. ±0.1% f.s. +電流傳感器精度 |
| 測量功能 |
1,瞬間過電壓：2MHz采樣率 2,頻率1個波形：從1個波形開始運算 200kHz采樣率 3,電壓1/2有效值、電流1/2有效值：每錯開半個波形的1個波形運算 4,電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測 5,沖擊電壓：電壓1/2有效值時檢測 6,電壓波形比較：自動生成并比較判斷區域 7,瞬間閃變值：符合IEC61000-4-15 8,頻率：從10個波形、12個波形開始運行 40~70Hz 9,頻率10秒間：從10秒間的波形開始運算 40~70Hz 10,電壓波形峰值、電流波形峰值 11,電壓、電流、有功功率、視在功率、無功功率、有功累積功率、無功累積功率、 功率因數、位移功率因數、電壓不平衡度、電流不平衡度 12,高次諧波（電壓/電流）：2k~80kHz頻帶 13,諧波/相位角（電壓/電流），諧波功率：第0次~第50次 14,諧波電壓電流相位差：第1次~第50次 15,綜合諧波畸變率（電壓/電流） 16,間諧波（電壓/電流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10閃變，IEC閃變（短/長） |
| 最長記錄時間 |
反復功能ON時：1年，最多記錄事件數：55000件（1周最多1000件） 反復功能OFF時：35天，最多記錄時間數：1000件 |
| 接口 | SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP服務器功能），USB2.0 |
| 顯示 | 6.5英寸TFT彩色LCD（640×480點） |
| 電源 |
AC適配器Z1002（100~240V，額定1.7A，50/60Hz） 電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分） |
| 體積和重量 | 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003） |
| 附件 |
SD存儲卡2GB Z4001×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8）， AC適配器Z1002×1，電池組Z1003×1，吊帶×1，USB連接線×1，說明書×1，測量指南×1 |
日置pw3198說明書簡介http://www.testeb.com/download/201604/HIOKI_PW3198.pdf
hioki pw3198 pdf產品說明書http://www.testeb.com/download/201604/HIOKI_PW3198_Datasheet.pdf
日置hioki pw3198電能質量分析儀選件
*電流輸入
用于測量功率、負載電流(用于單相×1，用于三相×2或3)
9694鉗形傳感器、9660/9661鉗形傳感器、9669鉗形傳感器、
9695-02/9695-03鉗形傳感器、CT9667柔性電流鉗、9219連接線
用于測量泄漏電流(不可測量功率)
9675鉗形傳感器、9657-10鉗形傳感器
交直流電流輸入
CT9691-90、CT9692-90、CT9693-90鉗形AC/DC傳感器
*電壓輸入
L1000電壓線 鱷魚夾、PW9000接線轉換器 用于三相3線、PW9001用于三相4線、
9243前端探頭、9804-01紅/9804-02黑 磁性轉換頭
