北京日本圖技 GL820 數據采集器價格與型號參數
- 型號 類型 GL820數據采集器
- 制造商 品牌 日本圖技
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日本圖技GL820多路溫度記錄儀含20通道，可擴展至200CH，全通道多功能鍵和絕緣輸入，可采集記錄電壓、溫度、濕度、脈沖、邏輯輸入數據，最適合進行多通道測量的用戶使用，搭載全屏示波功能。

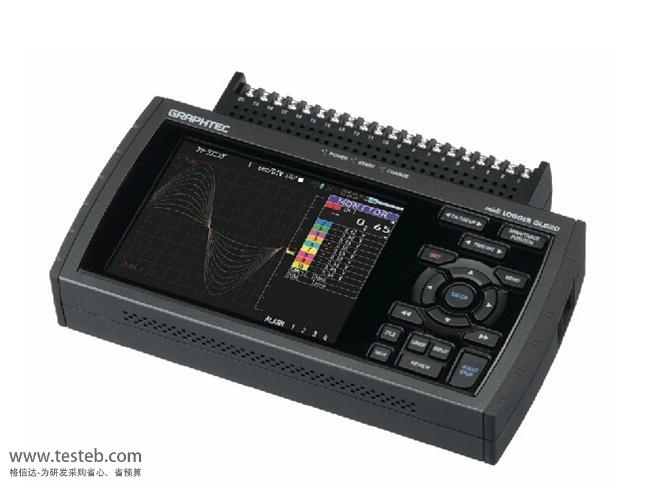

GL820 數據采集器圖片

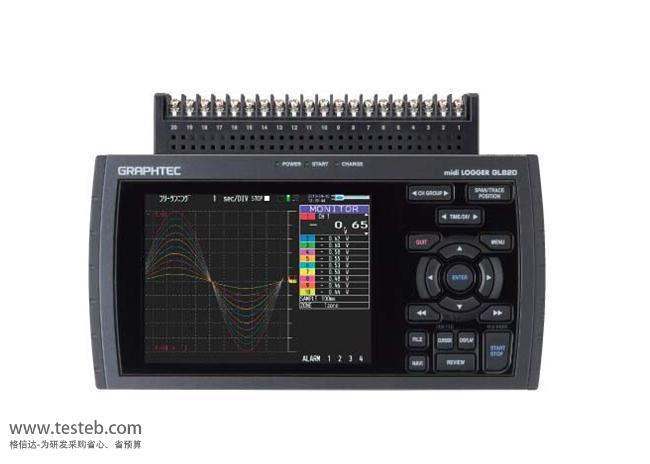

日本圖技Graphtec GL820溫度記錄儀20通道
Graphtec midi LOGGER GL820數據記錄儀特點

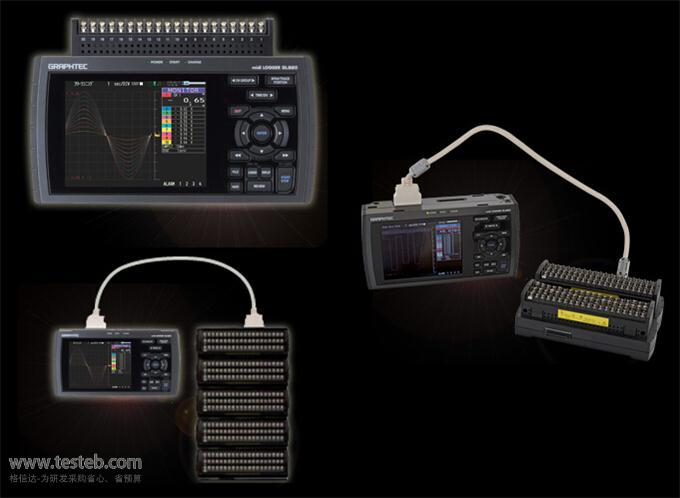

模擬輸入通道數20ch ，最多200ch(每20ch上增設)
觸發輸入或外部采樣輸入1ch 、邏輯輸入或脈沖輸入4ch，警報輸出4ch
全通道多功能鍵&絕緣輸入
4GB大容量?jī)?nèi)嵌存儲器，通過LAN、USB輕松連接PC
圖技GL820多通道數據記錄儀最適合進行多通道測量的用戶使用
大型5.7英寸VGA液晶屏顯示鮮明的波形
圖技GL820溫濕度記錄儀應用領域
汽車行業的汽車、摩托車測試
家電電器、PC行業廠家測試
海洋鉆井、油田測試
滅菌室、潔凈室的溫濕度測試
各類野外測試、冷藏運輸記錄
GL820溫度記錄儀使用說明書手冊http://www.testeb.com/download/201510/Graphtec_GL820_manual.pdf
日本圖技Graphtec GL820多通道數據記錄儀規格參數
|
模擬輸入通道數 |
標準20ch ，最多200ch (每20ch上增設) |
||
| 外部輸入輸出 | 觸發輸入或外部采樣輸入1ch 、邏輯輸入或脈沖輸入4ch | ||
| 警報輸出4ch | |||
| GL820數據記錄儀采樣周期 | 10ms~1h (10ms-50ms僅為電壓，根據采樣周期， ch數量有限制)、外部 | ||
| TIME/DIV | 1s~24h | ||
|
觸發 |
種類 |
開始 |
觸發訊號產生,開始取樣 |
|
|
停止 |
觸發訊號產生,開始取樣 |
|
|
條件 |
開始 |
停止,程度,警報,行程時間,外部 |
|
|
|
停止 |
停止,程度,警報,行程時間,過去時間,外部 |
|
|
警報功能 |
種類 |
電流,邏輯,脈沖(AND及OR操作選擇) |
|
|
條件 |
電流 |
H,L,視窗內,視窗外 |
|
|
|
邏輯 |
所有頻道 |
|
|
|
脈沖 |
H,L,視窗內,視窗外 |
|
|
邏輯/脈沖輸入通道 |
4個通道,可轉換邏輯或脈沖 |
||
|
脈沖輸入范圍 |
Count(次數)模式 |
50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) |
|
|
Inst(瞬時)模式 |
50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) |
||
|
RPM回轉模式 |
50rpm,500rpm,5krpm,50krpm,500krpm,5Mrpm/50Mrpm,500Mrpm/F.S (最高50k/秒) |
||
|
GL820記錄儀警報輸出 |
通道數目 |
4 |
|
|
輸出格式 |
開放連接輸出(5V拉伸電阻,10kohm),5至24V(100mA或以下) |
||
|
輸出條件 |
程度調整,視窗調整,邏輯調整,脈沖調整 |
||
|
外部觸發輸入 |
1個通道 (最高24V,起端2.5V,滯電壓0.5V) |
||
|
電腦介面 |
Ethernet(10BASE-T/10BASE-TX),高速USB2.0 |
||
|
資料儲存 |
測量資料 |
儲存在內置閃存或USB儲存盤 |
|
|
其他 |
設定條件及螢?zāi)粡?fù)印可儲存于內置閃存或USB儲存盤 |
||
|
內置記憶體 |
12MB閃存 |
||
|
USB儲存盤插槽(全速) |
2.0兼容 |
||
|
計算功能 |
統計計算 |
平均,峰值,最大,最小,RMS |
|
|
計算數目 |
2組同時設定 |
||
|
搜索功能 |
搜索資料中之點,種類:程度,警報,邏輯,脈沖 |
||
|
顯示器 |
尺寸 |
5.7英寸TFT彩色LCD |
|
|
顯示模式 |
波形+數字,獨立波形,獨立數字 |
||
|
操作環境 |
直流電操作溫度0-45℃,相對濕度5-85%RH,電池操作溫度15-40℃ |
||
|
電源 |
AC變壓器(100-240VAC,50/60Hz) |
||
|
DC輸入(8.5-24VDC) |
|||
|
原裝電池,最高裝配2個,連續9小時操作 |
|||
|
電功率 |
28VA或較低(AC驅動) |
||
|
機身尺寸(W x D x H) |
232 x 152 x 50mm |
||
|
重量 |
990g(包括20通道輸入模塊) |
||
|
震動絕緣 |
兼容JIS震動測試或等同汽車業界TYPE 1-CLASS A |
||
|
驗證規格 |
CE,RoHS,中國RoHs |
||
圖技GL820多路溫度記錄儀說明書http://www.testeb.com/download/201510/Graphtec_GL820.pdf
GRPAHTEC圖技溫度記錄儀型號對比表
| 型號 | 通道數 | 可擴展至 | 采樣頻率 | 內置存儲容量 |
| GL220溫度記錄儀 | 10 | - | 10ms | 4G |
| GL820溫度數據采集器 | 20 | 200 | 10ms | 4G |
| GL900-4高速數據記錄儀 | 4 | - | 10us | 512M |
| GL900-8高速數據采集器 | 8 | - | 10us | 512M |
| GL1100-16大容量數據采集記錄儀 | 2-16 | 16 | 15ns | 40G |
| GL1100-32大容量數據記錄儀 | 2-32 | 32 | 15ns | 40G |
