常州美國Omega 5TC-GG-K-30 熱電偶感溫線價格與型號參數
- 型號 類型 5TC-GG-K-30熱電偶感溫線
- 制造商 品牌 美國Omega
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國OMEGA絕緣熱電偶成品5TC系列標準長度1m和2m，可選分度號J型、K型、T型或E型，配備裸線頭，有特氟龍PFA、聚酰亞胺Kapton?或玻璃編織帶絕緣層可供選擇，5TC-GG-K-30 K型熱電偶帶玻纖絕緣層，裸線端子輸出。

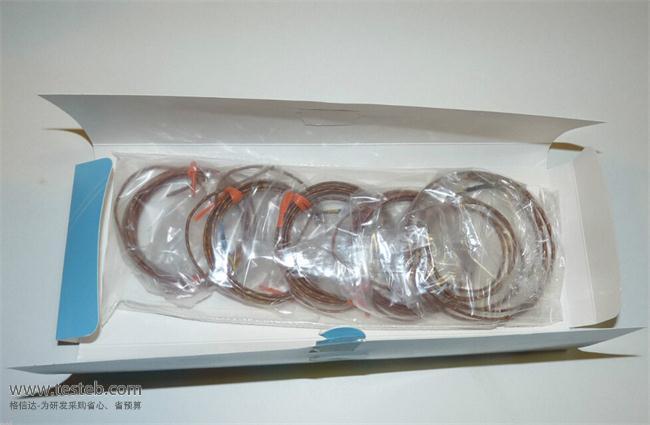

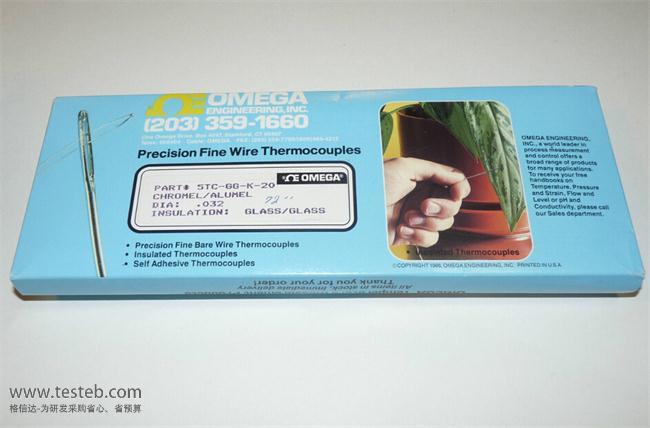

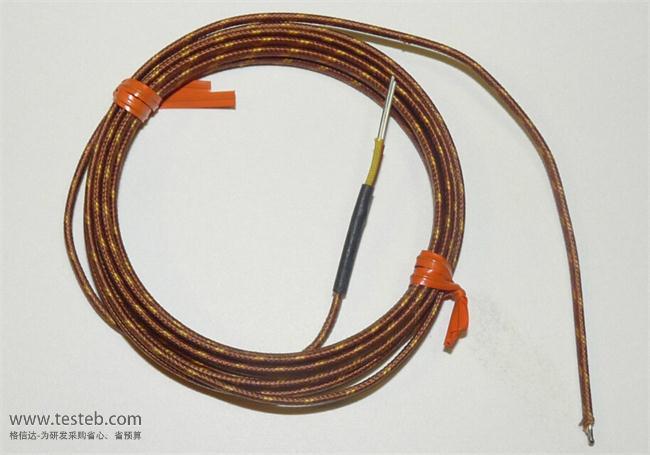

5TC-GG-K-30 熱電偶感溫線圖片
Omega熱電偶5TC-GG-K-30絕緣熱電偶感溫線
歐米茄Omega熱電偶成品配備裸線頭，可選J型熱電偶、K型熱電偶線、T型熱電偶、E熱電偶，“TT”PFA絕緣層、"KK"聚酰亞胺Kapton®或“GG”玻璃編織帶絕緣層可供選擇，0、24、30、36和40 AWG線規電線，標準長度1m和2 m，5件裝。omega熱電偶線還提供TAP膠粘片，熱電偶膠粘片把電線探頭固定 到表面上，TAP膠粘片厚度為 0.064 mm，可承受最高 溫度180°C。
美國Omega 5TC裸線端子輸出成品絕緣熱電偶型號規格表
| OMEGA熱電偶型號 | AWG線規 | 線徑直徑 | 絕緣層材質 |
| 5TC-GG-(*)-20-(**) | 20 | 0.81 mm | 玻璃絲編織帶/玻纖/玻璃纖維 |
| 5TC-GG-(*)-24-(**) | 24 | 0.51 mm | 玻璃絲編織帶 |
| 5TC-GG-(*)-30-(**) | 30 | 0.25 mm | 玻璃絲編織帶 |
| 5TC-GG-(*)-36-(**) | 36 | 0.13 mm | 玻璃絲編織帶/玻纖/玻璃纖維 |
| 5TC-TT-(*)-20-(**) | 20 | 0.81 mm | PFA特氟龍 |
| 5TC-TT-(*)-24-(**) | 24 | 0.51 mm | PFA特氟龍 |
| 5TC-TT-(*)-30-(**) | 30 | 0.25 mm | PFA特氟龍 |
| 5TC-TT-(*)-36-(**) | 36 | 0.13 mm | PFA特氟龍 |
| 5TC-TT-(*)-40-(**) | 40 | 0.08 mm | PFA特氟龍 |
| 5TC-KK-(*)-20-(**) | 20 | 0.81 mm | Kapton®聚酰亞胺/亞胺膜 |
| 5TC-KK-(*)-24-(**) | 24 | 0.51 mm | Kapton®聚酰亞胺 |
| 5TC-KK-(*)-30-(**) | 30 | 0.25 mm | Kapton®聚酰亞胺/亞胺膜 |
* 填入分度號J、K型、T或E型；** 指定長度，如需1m，填入“36”，或者如需2m，填入“72”
欲購直型 M8 / M12公插頭，請將“M8-S-M”添加到型號中，直角M12 / M8公插頭加“M12-R-M”
Omega 5TC-GG-K-30 K型絕緣熱電偶成品5件裝型號說明
(1)熱電偶絕緣
GG：玻纖編織
TT：PFA特氟龍
KK：聚酰亞胺
(2)熱電偶類型
J：J型熱電偶
K：K型熱電偶線
T：T型熱電偶
E：E熱電偶
(3)線規
20：20號線規
24：24號線規
30：30號線規
36：36號線規 (僅適用于TT和KK絕緣)
40：40號線規（僅適用于TT和KK絕緣）
(4)熱電偶長度，可定制長度
36：代表1米
72：代表2米
常見型號：5TC-GG-K-30絕緣熱電偶k型、5TC-GG-K-20、5TC-TT-K-24-36……
