赤峰北京時代 TIME3200 粗糙度儀價格與型號參數
- 型號 類型 TIME3200粗糙度儀
- 制造商 品牌 北京時代
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：TIME3200表面粗糙度儀可測量多種機加工零件的表面粗糙度，可測量顯示13個粗糙度參數，在液晶顯示器上清晰地顯示全部測量結果及圖形，最高分辨率0.001μm，示值誤差精度≤10%。

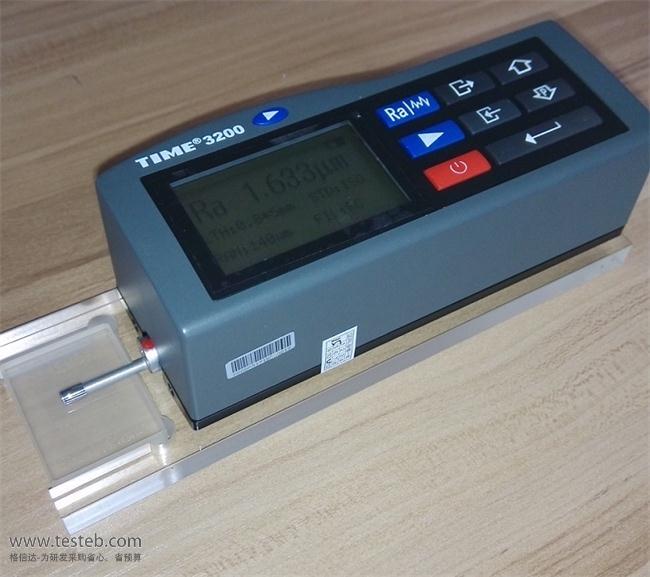

TIME3200 粗糙度儀圖片
北京時代TIME3200高精度表面粗糙度測量儀
時代儀器TIME3200表面粗糙度儀量程范圍±20μm、±40μm、±80μm，Ry/Rz 0.02μm ~ 160μm，適用于生產現場，可測量多種機加工零件的表面粗糙度。TIME3200粗糙度儀可選配曲面?zhèn)鞲衅鳒y量曲面，小孔傳感器測量內孔孔壁，溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度。在液晶顯示器上清晰地顯示全部測量結果及圖形，并可在打印機上輸出，亦可與PC機進行通訊。
TIME3200表面粗糙度儀特點
可測量顯示13個粗糙度參數，分辨率0.01μm（最高0.001μm）
TIME 3200粗糙度儀高精度電感傳感器，傳感器觸針位置指示
可選配曲面?zhèn)鞲衅鳒y量曲面，小孔傳感器測量內孔孔壁，溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度
采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
菜單操作方式，具有圖形顯示功能，多語言工作方式選擇

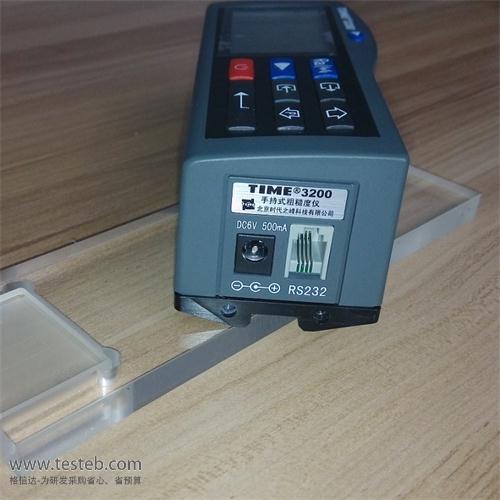

TIME3200粗糙度計帶標準RS232接口，可與PC機通訊
連接時代TA系列打印機，可以打印測量參數及輪廓
高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大于20小時
機電一體化設計，體積小，重量輕，使用方便，帶存儲功能的自動關機
北京時代儀器TIME3200表面粗糙度儀技術參數
| 測量參數 | Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr |
| 測量范圍 | Ra：0.025-12.5μm |
| 顯示范圍 |
Ra、Rq：0.005-16μm Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm RS、RSm：1mm< Rmr：0-100%（%Rt） Rsk：0-100% |
| 量程范圍 |
自動 分辨率0.01μm ~ 0.04μm ±20μm 分辨率0.01μm ±40μm 分辨率0.02μm ±80μm 分辨率0.04μm |
| 最高顯示分辨率 | 0.001μm |
| 濾波方式 | RC、PC-RC、GAUSS、D-P |
| 取樣長度 | 0.25mm、0.8mm、2.5mm、自動 |
| 評定長度 | 1L-5L（可選），L為取樣長度 |
| 測量行程長度 | 3L-7L（可選） |
| 驅動行程長度 | 最大17.5mm/0.71 inch，最小1.3 mm/0.052 inch |
| 示值誤差 | ≤±10％ |
| 示值變動性 | ≤6％ |
| 3200粗糙度儀傳感器 |
檢測原理：電感式 測量范圍：160μm 針尖半徑：5μm 針尖材料：金剛石 觸針測力：4mN(0.4gf) 觸針角度：90° 導頭縱向半徑：45mm |
| 顯示方式 | 128×64點陣液晶（帶背光） |
| 工作環境 | 溫度：0℃- 40℃，相對濕度：＜90% |
| 尺寸重量 | 140×52×48mm，440g |
TIME3200粗糙度儀使用說明書http://www.testeb.com/download/201604/TR200_TIME3200.pdf
TIME 3200便攜式表面粗糙度儀訂貨信息

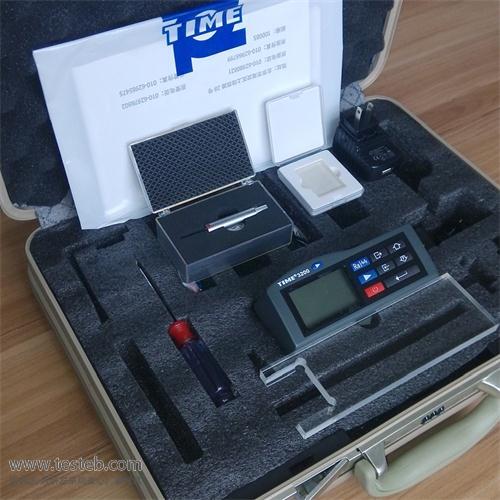

基本配置
TIME 3200主機、TS100標準傳感器、電源適配器、多刻線樣板、傳感器護套、支架
可選附件
TS110曲面?zhèn)鞲衅?、TS120小孔傳感器、TS130溝槽傳感器、TS131深槽傳感器、
TA610測量平臺、TA620測量平臺、TA630微調平臺、TA631微調平臺、
TA230微型打印機、側向轉接桿、接長桿、V型塊、連接體部件、驅動器連接軸、PC軟件
