重慶斯凱孚SKF CMPT-CTU 振動傳感器價格與型號參數
- 型號 類型 CMPT-CTU振動傳感器
- 制造商 品牌 斯凱孚SKF
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：SKF Copperhead礦山機械故障監測系統CMPT CTU變送器模塊可監測低速設備，三種類型的信號：SKF加速度包絡、加速度、速度、溫度，同時采集振動、溫度信號，可輸出4-20mA電流，接入DCS系統。

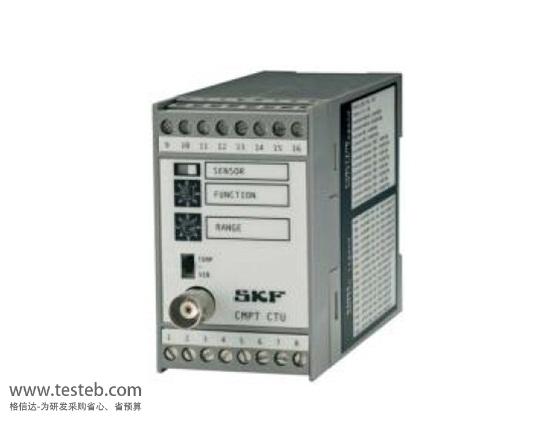

CMPT-CTU 振動傳感器圖片
SKF Copperhead CMPT CTU機械故障監測系統振動速度溫度變送器
SKF CMPT CTU礦山機械保護變送器模塊特點
三種類型的信號
- SKF 加速度包絡(gE3)：（500~10KHz）
- 加速度：（3~10KHz）
- 速度(mm/s)：（ISO、2~1KHz）
- 溫度(℃)
可監測低速設備(n = 20 r/min)
信號輸出– 振動、溫度，4~20 mA / 0~10 V DC，CAN-BUS數據通信
用戶可通過前置面板進行設置
前置面板上的BNC接口
緩沖的振動和溫度輸出
同時采集振動、溫度信號
可通過短信、郵件方式發送報警信息
可輸出4-20mA電流，接入DCS系統

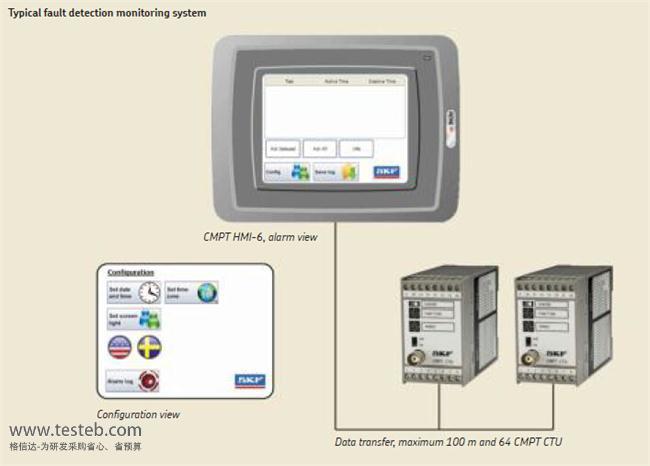

一個顯示單元可連接多大64個變送器
SKF Copperhead CMPT CTU變送器規格參數
詳細英文版：http://www.testeb.com/download/201601/SKF_CMPT_CTU.pdf
中文版概述：http://www.testeb.com/download/201601/SKF_Copperhead_CTU.pdf
SKF Copperhead監測系統應用
礦山機械OEM：球磨機、振動篩、破碎機、輥壓機、立磨、回轉窯、提升機
礦山輔助設備：風機、泵
地鐵隧道：引風機、抽風機、泵
散貨港口碼頭：斗輪機、皮帶輸送機

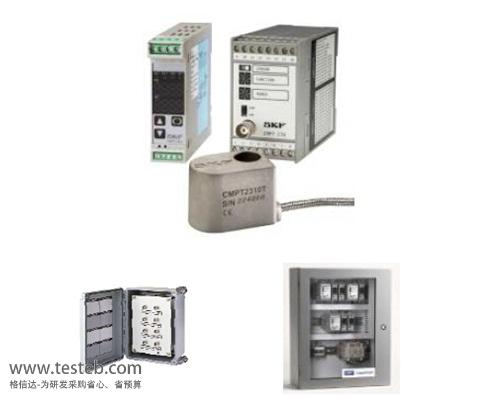

基本組件
CMPT傳感器：CMPT2310、CMPT 2310T振動溫度一體傳感器、CMPT 2323、CMPT2323T溫度振動傳感器
CTU 振動/溫度變送器：三種類型振動信號 - SKF加速度包絡(gE3) - 加速度 - 速度(mm/s
DCL 顯示/報警模塊：監測CMPT CTU, 熱電偶和熱電阻，7 mm 數字顯示，可編程的報警功能，4~20 mA信號輸出
SKF Copperhead監測系統介紹文檔http://www.testeb.com/download/201601/SKF_CMSS_CTU_DSLC.pdf
SKF Copperhead故障監測系統CMPT傳感器+CTU變送器+DSLC訂貨信息
| 訂購型號 | CPHD成套配置 | 經處理的模擬信號輸出 | 顯示/報警控制 | |||||||
| 代碼 | CMPT傳感器 | CTU變送器 | DCL顯示模塊 | 機柜 | 振動 | 溫度 | 振動2 | 振動 | 溫度 | 振動2 |
| CPHD 1C | 1 | 1 | - | - | 1 | 1 | - | - | - | - |
| CPHD 1C M | 1 | 1 | 1 | - | 1 | 1 | - | 1 | - | - |
| CPHD 1C MT | 1 | 1 | 2 | - | 1 | 1 | - | 1 | 1 | - |
| CPHD 1C MVT | 1 | 1 | 3 | - | 1 | 1 | 1 | 1 | 1 | 1 |
| CPHD 1EC | 1 | - | - | 有 | 1 | 1 | - | - | - | - |
| CPHD 1EC M | 1 | 1 | 1 | 有 | 1 | 1 | - | 1 | - | - |
| CPHD 1EC MT | 1 | 1 | 2 | 有 | 1 | 1 | - | 1 | 1 | - |
| CPHD 1EC MVT | 1 | 1 | 3 | 有 | 1 | 1 | 1 | 1 | 1 | 1 |
| CPHD 2EC | 2 | 2 | - | 有 | 2 | 2 | - | - | - | - |
| CPHD 2EC M | 2 | 2 | 2 | 有 | 2 | 2 | - | 2 | - | - |
| CPHD 2EC MT | 2 | 2 | 4 | 有 | 2 | 2 | - | 2 | 2 | - |
| CPHD 2EC MVT | 2 | 2 | 5 | 有 | 2 | 2 | 1 | 2 | 2 | 1 |
| CPHD 3EC | 3 | 3 | - | 有 | 3 | 3 | - | - | - | - |
| CPHD 3EC M | 3 | 3 | 3 | 有 | 3 | 3 | - | 3 | - | - |
| CPHD 3EC MT | 3 | 3 | 6 | 有 | 3 | 3 | - | 3 | 3 | - |
| CPHD 4EC | 4 | 4 | - | 有 | 4 | 4 | - | - | - | - |
| CPHD 4EC M | 4 | 4 | 4 | 有 | 4 | 4 | - | 4 | - | - |
| CPHD 4EC MT | 4 | 4 | 8 | 有 | 4 | 4 | - | 4 | 4 | - |
| CPHD 6EC | 6 | 6 | - | 有 | 6 | 6 | - | - | - | - |
| CPHD 6EC M | 6 | 6 | 6 | 有 | 6 | 6 | - | 6 | - | - |
| CPHD 6EC MT | 6 | 6 | 12 | 有 | 6 | 6 | - | 6 | 6 | - |
