重慶固緯GWINSTEK GFG-3015 函數信號發生器價格與型號參數
- 型號 類型 GFG-3015函數信號發生器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯GFG-3015信號發生器頻率范圍 0.01Hz~15MHz，最大頻率解析度可達10mHz，內建6位數計數器, 可計數高達150MHz之頻率。GFG-3015可編程函數信號發生器強大的功能是教育、維修、產品測試和研發的最佳選擇。

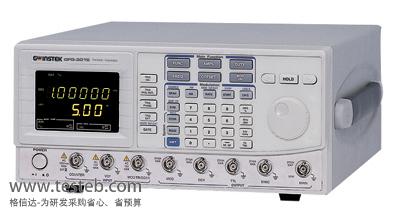

GFG-3015 函數信號發生器圖片
固緯信號發生器 GFG-3015 15MHz 可編程函數信號發生器
固緯GFG-3015模擬信號發生器是一款多功能、高精確度的函數信號產生器，可提供穩定睛卻高達15MHz的信號。GFG-3015可編程函數信號發生器采用頻率回饋技術，擁有0.02%的頻率精確度和最大可達10mHz的頻率分辨率。10組前面板設定儲存功能讓輸出預先設置的特殊波形更加簡單，同時還包括其它功能，如AM/FM、Gate、Burst、觸發輸出、五種標準波形輸出、150MHz計頻器、VCF控制和顯示輸出信號的不同參數，是教育、維修、產品測試和研發的最佳選擇。
固緯GFG-3015 15MHz 可編程函數信號發生器技術規格
| 輸出波形 | 正弦波， 方波， 三角波， ±Ramp， 脈沖波， AM， FM， 掃描功能， 觸發， Gate， Burst |
| 頻率范圍 | GFG-3015信號發生器10mHz~15MHz共8檔(自動選擇) |
| 頻率解析度 |
15MHz~150kHz(100Hz) 1.5MHz~15kHz(10Hz) 150kHz~1.5kHz(1Hz) 15kHz~150Hz(0.1Hz) 1.5kHz~15Hz(10mHz) 150Hz~1.5Hz(10mHz) 15Hz~0.15Hz(10mHz) 1.5Hz~0.01Hz(10mH) |
| 頻率誤差 | 0.02% + 5位數 |
| 輸出阻抗 | 50&Omega±10% |
| 輸出振幅范圍 |
10.00V~0.01V(加50&Omega負載) 4 amplitude|Vac peak|+|Vdc|=5V 解析度: 10mV (10.00V~0.01V) |
| 輸出振幅誤差 |
于 10Hz~1MHz 時 ≦3% ±5位數 于 1MHz~15MHz 時 ≦10% ±5位數 |
| 振幅單位 | Vpp， Vrms， dBm |
| 直流飄移 |
-5V~+5V(加50&Omega負載) 解析度10mV |
| 直流飄移誤差 | 最小振幅 ≦3% ±3位數 |
| 周期控制 |
80%:20%:80% 至 1MHz 解析度1% |
| 周期解析度 | 于 50% 周期時 ≦1% ~ 1MHz |
| 顯示器 | 雙顯示7段顯示器， 頻率:6位數， 振幅:4位數 |
| 正弦波失真度 |
≦ 0.5%(-46dB) THD from 10Hz to 100kHz ≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp) |
| 三角波線性誤差 | 于100Hz滿刻度輸出時 <1% |
