重慶安捷倫是德科技Keysight MSOX3034A 數字示波器價格與型號參數
- 型號 類型 MSOX3034A數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：安捷倫是德科技Keysight MSOX3034A示波器具有350MHz測試帶寬，4個模擬+16個數字通道，每通道 2GSa/s采樣率，100萬個波形/秒更新速率，可觀察更長時間的信號，并觀察更多信號的細節，帶有8.5英寸WVGA顯示屏。

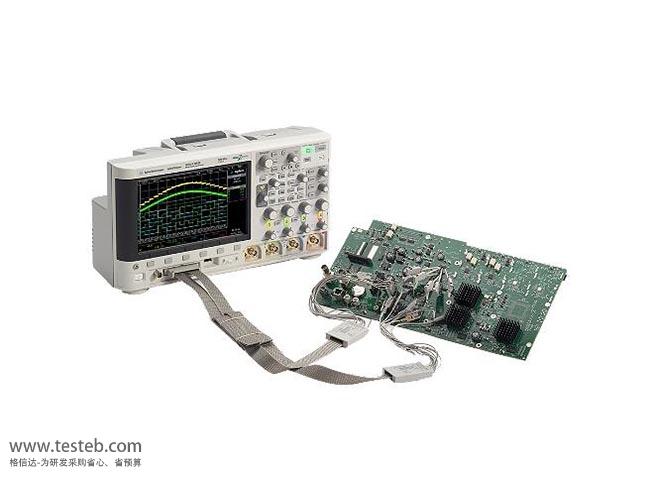

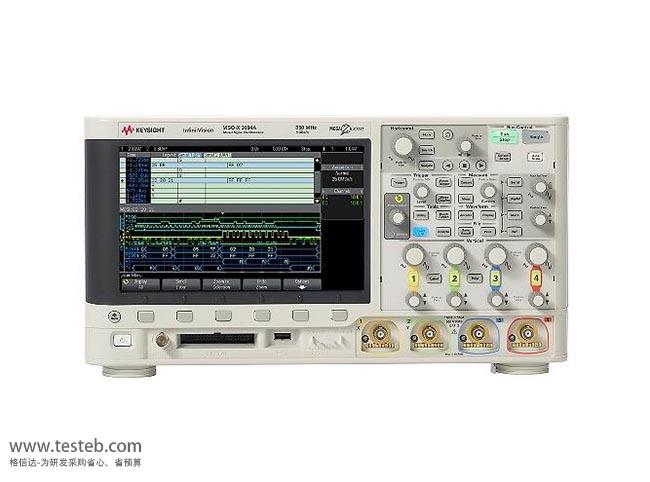

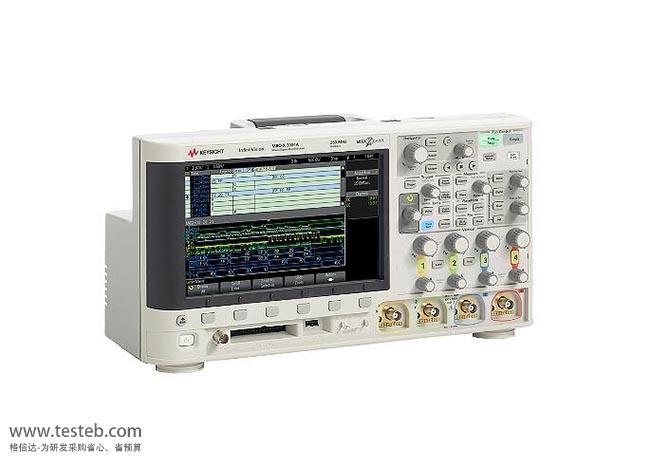

MSOX3034A 數字示波器圖片
是德科技KEYSIGHT MSOX3034A示波器350MHz帶寬4+16通道混合信號
是德科技Keysight InfiniiVision 3000X系列數字示波器采用安捷倫的MegaZoomIV定制ASIC技術，具有高達每秒1,000,000個波形的更新速率，可改善顯示質量，并通過調節顯示強度來顯示微小的波形細節，例如噪聲和抖動。MSOX3034A示波器快速波形更新速率可提高示波器捕獲隨機和偶發事件的幾率。同時，高達4Mpts的深存儲器，可使用更高的采樣率捕獲長時間的信號，然后快速放大關注的區域。
安捷倫是德科技Keysight DSOX3000A/MSOX3000A系列示波器帶寬范圍100Mhz~1GHz，2或4個模擬通道及混合可選的16個數字通道，每通道2 GSa/s采樣率，半通道交叉模式高達5GSa/s。集成的3位電壓表(DVM)和5位頻率計數器，測量會與示波器觸發系統進行去耦合。提供33個自動測量、9個參數觸發、6個協議觸發以及7個波形運算函數(包括FFT)。
支持硬件串行協議解碼和觸發
嵌入式串行觸發和分析(I2C、SPI)
計算機串行觸發和分析(RS232/422/485/UART)
汽車和工業用串行觸發和分析(CAN、LIN)
FlexRay自動觸發和分析、音頻串行觸發和分析(I2S)
航空航天與國防串行觸發和分析(MIL-STD1553和ARNC429)
德科技KEYSIGHT DSOX3000A/MSOX3000A示波器規格參數
| 型號 |
DSOX3012A MSOX3012A |
3014A |
DSOX3024A MSOX3024A |
3032A |
DSOX3034A MSOX3034A |
3052A |
DSOX3054A MSOX3054A |
DSOX3102A MSOX3102A |
DSOX3104A MSOX3104A |
|
測試 帶寬 |
100 MHz | 100 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| 通道數 |
2通道 2+16 |
4 4+16 |
4 4+16 |
2 2+16 |
4通道 4+16 |
2 2+16 |
4 4+16 |
2 2+16 |
4 4+16 |
| 采樣率 | 每通道 2 GSa/s、4 GSa/s 半通道交叉模式 | 2.5GSa/s、5 GSa/s半通道 | |||||||
| 波形更新速率 | 1,000,000 個波形/秒 | ||||||||
| 存儲器 | 標配2 Mpts半通道，可升級至4 Mpts半通道（DSOX3MEMUP） | ||||||||
|
擴展 選件 |
WaveGen 內置 20 MHz函數/任意波形發生器
串行協議分析、分段存儲、模板極限測試、功率分析、先進波形數學函數 |
||||||||
規格技術文檔http://www.testeb.com/download/201903/Keysight_InfiniiVision_3000AX.pdf
Keysight InfiniiVision 3000X系列數字示波器訂貨信息
DSOX3012A：帶寬100 MHz，2通道、混合信號MSOX3012A：100 MHz，2+16通道……
DSOX3014A：100 MHz，4通道、MSOX3014A：100 MHz，4+16通道……
DSOX3024A：200 MHz，4通道、MSOX3024A：200 MHz，4+16通道……
DSOX3032A：350 MHz，2通道、MSOX3032A：350 MHz，2+16通道……
DSOX3034A：350 MHz，4通道、MSOX3034A混合示波器：350 MHz，4+16通道……
DSOX3052A：500 MHz，2通道、MSOX3052A：500 MHz，2+16通道……
DSOX3054A：500 MHz，4通道、MSOX3054A：500 MHz，4+16通道……4GSa/s采樣率
DSOX3102A：1 GHz帶寬，2通道……MSOX3102A：1 GHz，2+16通道 …5GSa/s采樣率
DSOX3104A：1 GHz帶寬，4通道、MSOX3104A：1 GHz，4+16通道……
示波器探頭標配
N2862A無源探頭，150MHz，10:1衰減，(100MHz型號每通道配置一個)
N2863A無源探頭，300MHz，10:1衰減，(200MHz型號每通道配置一個)
N2890A無源探頭，500MHz，10:1，(>350MHz型號每通道配置一個)
N6450-60001 16 數字通道 MSO 電纜，全部MSOX3000A型號配一個
選配件
N2889A無源探頭,350MHz,10:1/1:1可切換衰減比
10076B無源探頭,250MHz,100:1衰減、N2771B無源探頭,50MHz,1000:1衰減
N2790A差分有源探頭、N2792A差分有源探頭,200MHz±20V
1147B AC/DC電流探頭,50MHz,15A,配有AutoProbe接口
各分析模塊選件
