重慶皮爾杰克Piergiacomi PN-5040-90D 元件引腳成形鉗價格與型號參數
- 型號 類型 PN-5040-90D元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：意大利Piergiacomi PN5040/90 ESD成型鉗用于把MOS管TO220、TO247三極管和五極管引腳折直角90度，可通過滑動定位擋片統一成型位置與本體根部的距離，5mm~20mm可調，鉗子作用寬度15mm即引腳并寬在此規格以內，帶剪腳功能可剪掉多余長度的引腳只保留距元件底部突出3mm。
PN-5040-90D 元件引腳成形鉗圖片

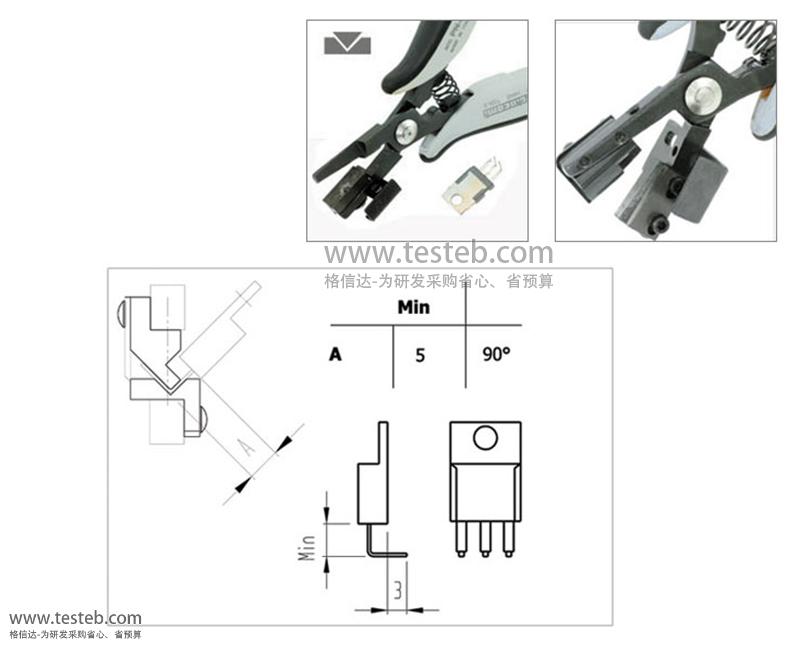

皮爾杰克PN-5040/90D成型鉗TO220三極管引腳折彎90°直角帶剪切刀刃

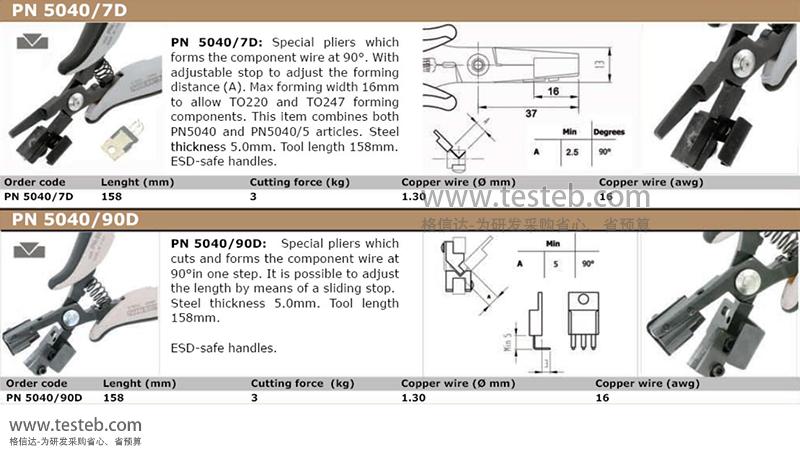

皮爾杰克Piergiacomi PN-5040/7D和PN-5040/90D成型鉗用于TO220、TO247三極管和五極管引腳折90度直角，作用寬度15mm即引腳并寬在此規格以內，并可通過滑動鉗子的定位擋片統一折彎位置與本體根部的距離，2.5mm/5mm起。Piergiacomi PN-5040/90 ESD成型鉗帶剪腳功能，可剪掉多余長度的引腳，保留距元件底部突出3mm，便于插件組裝；PN-5040/7 ESD不帶剪腳功能，折直角后（或折彎前）需要另外用PNI-5015定長剪鉗將引腳剪短保留所需長度。
皮爾杰克Piergiacomi元器件成型鉗及剪切拔取鉗子型號規格表
| 型號 | 適用元件 | 折彎成型效果 | 適用直徑/線規/剪切力度 |
| 50系列TO元件成型鉗——用于TO元件三極管、五級管、7引腳，MOSFET-NMOS/PMOS管腳整型，具體選型請聯系咨詢 | |||
| PN-5020起拔鉗 |
SOIC 多引腳芯片 |
多腳IC元件拆焊拔取、插件安裝，夾槽寬度6mm、長度25mm，可插拔14-16pins及18-20pins | 鉗子全長158mm |
|
PN-5032、 PN-5034夾取鉗 |
SOIC 多引腳芯片 |
可插拔22-32pin、28-40pin元器件 | 鉗子全長158mm |
| PNI-5000整形鉗 | SOP/SOIC可控硅 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | 長度150MM |
| STR-50排針剪鉗 | PIN條 | 剪切分離PIN條，可調擋板允許設置不同的條帶間距3mm~50mm | 鉗子長度150mm |
| PN 5040/7成型鉗 | TO元件90度折彎 | TO220引腳彎成90°直角成型，成型位置距離本體>2.5mm | Φ1.3mm，16awg，3.0kg |
| PN 5040/90成型鉗 | TO元件折直角 | TO220/TO247引腳折90度直角，成型位置距離本體>5mm 帶剪腳 | Φ1.3mm，16awg，3.0kg |
| PNI-5015定長剪鉗 | 三極管引腳平切 | 把NMOS/PMOS引腳剪短，剪徑0.64mm，可調整保留長度1.8mm~10mm，鉗頭寬度21mm | 0.64mm，22號線規, 5kg |
| PN-5050成型鉗 | TO220元件三極管 | 中間引腳前踢3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 中心引腳突高5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 兩邊引腳彎折90度，貼裝高度5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10成型鉗 | TO220元件 | 三極管兩邊引腳貼裝折彎，高度2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 五極管2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | TO220 5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220三五級管 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 5極管引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中間引腳突起，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中間引腳折彎，比兩個邊腳高出2.54mm | Φ1.3mm，16awg，3.0kg |
| 二極管、電阻電容元件引腳整形打K鉗 | |||
| PTR-30L | 電阻/二極管 | 引腳張開單邊擴寬1.6mm，并剪切留5mm | Φ1.02mm，18awg，3.0kg |
| PNR-30成型鉗 |
C型元件， 電阻電容等 |
鉗頭彎45°，用于將電阻二極管引腳打K腳不剪腳 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 |
電容、電阻、 二極管引腳等 |
距離2.8mm，O型弧直徑3.5mm，不剪腳 | Φ1.02mm，18awg，3.0kg |
| PNR-5000成型鉗 |
電容、電阻、 二極管引腳等 |
成型位置與元件本體距離，即架高3~16mm可調， 帶剪切，保留3mm引腳長度 |
Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容C型/K腳 | 架高4.5mm，剪切后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| TS 30壓切鉗 | 電阻、二極管 | 將PCB板引腳剪末端切并壓扁，緊貼在線路板上無突起 | Φ1.02mm，18awg，9.0kg |
| TP 30 ESD | 電阻、二極管 | 剪切PCB引腳，并保留一小段向外側彎曲壓平，成扣狀 | Φ1.02mm，18awg，3.0kg |
| TP 5000/15彎切鉗 | 電阻、二極管 | 把PCB板引腳向外折彎30°角，剪切并保留1.5mm高度 | Φ1.02mm，18awg，3.0kg |
| TR-5000W定長剪鉗 | 二極管等元件 | 剪切引腳保留固定長度，0~5mm可調，剪徑1.3mm | Φ1.3mm，16awg，3.5kg |
意大利皮爾杰克成型鉗規格文檔http://www.testeb.com/download/201903/Piergiacomi_forming_pliers.pdf
