重慶安捷倫是德科技Keysight U2542A 數據采集器價格與型號參數
- 型號 類型 U2542A數據采集器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技安捷倫U2542A多功能USB數據采集儀具有4個模擬輸入通道，每個通道都有專用的ADC，可以同時采集信號，采樣率高達500kSa/s/通道，可以獨立使用或作為模塊化單元使用。

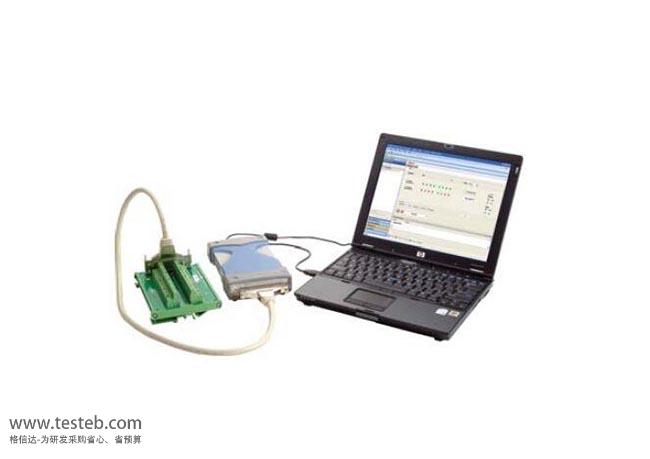

U2542A 數據采集器圖片

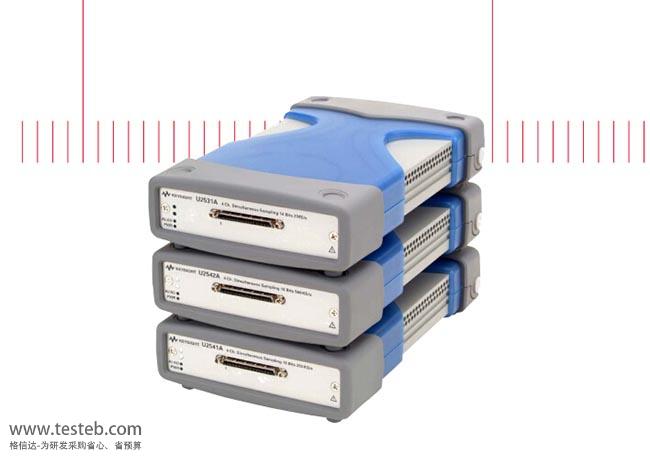

Keysight U2542A USB數據采集儀
安捷倫是德科技Keysight U2300A、U2500A、U2100A、U2600A系列USB數據采集DAQ和開關解決方案系列可以幫助快速、輕松地采集、測量和分析電氣、機械、物理和聲學現象中的數據。DAQ系列包括多功能測量模塊、同時采樣多功能測量模塊、兩種類型 的數字輸入/輸出(DIO)器件和一個熱電偶輸入。U2542A數據采集儀非常容易與高速USB 2.0連接，并且即插即用，將測量儀器通過USB接口與PC連接，使用熟悉且簡單易用的軟前面板，用戶可以快速設置和配置其測試。
KEYSIGHT U2500A同時采樣多功能模塊化數據采集儀提供最高達每通道 2MSa/s采樣率，是瞬時信號應用的必備之選，具有模擬輸入 (AI)、模擬輸出 (AO)、數字輸入輸出 (DIO) 和計數器多種功能。Keysighr U2542A數據采集儀4個模擬輸入通道，分辨率為16比特，采樣率500 kSa/s/通道。 U2541A 16位 250 kSa/s/通道，U2531A 14位最高采樣速率2MSa/s/通道。每個通道都配有1個模數轉換器ADC，支持相敏應用中的同時信號采集，靈活的獨立或模塊化功能，可降低啟動成本。對于需要高通道采樣率的應用，例如瞬時信號分析或相位敏感應用中的同時數據采集，U2542A是理想的選擇。
Keysight USB模塊化數據采集儀系列型號規格
| 產品系列 | U2300A多功能DAQ | U2500A同時采DAQ | U2100A 隔離DIO | U2600A 隔離DIO | U2802A調節器 |
| 型號 |
U2351A、U2352A、 U2353A、U2354A、 U2355A、U2356A、 U2331A |
U2531A、U2541A、 U2542A采集儀 |
U2121A、U2122A、 U2123A |
U2651A、U2652A、 U2653A |
31通道熱電偶 輸入模塊 |
| 模擬輸入 | |||||
| 通道/模塊 | 64 | 4 | - | - | 31 |
| 采樣率 |
高達每通道3 MS/s 高達1 MS/s聚合 |
高達每通道 2 MS/s | - | - | 高達 500 kS/s |
| 分辨率 | 高達 16 位 | 高達 16 位 | - | - | 高達 16 位 |
| 最大輸入電壓 | 10V | 10V | - | - | 10V |
| 同時采樣 | - | 是 | - | - | - |
| 板載存儲 | 8 Ms | 8 Ms | - | - | - |
| 熱電偶信號調節 | - | - | - | - | 是 |
| 模擬輸出 | |||||
| 通道/模塊 | 2 | 2 | - | - | 2 * |
| 更新比率 | 1 MS/s | 1 MS/s | - | - | 1 MS/s * |
| 分辨率 | 高達 16 位 | 12 位 | - | - | 12 位 * |
| 最大輸出電壓 | 10V | 10V | - | - | 10V * |
| 數字輸入/輸出 | |||||
| 通道/模塊，最多 | 24 | 24 | 32 | 64 | - |
| 最大輸入電平 | +5V | +5V | 24V | 24V | - |
| 最大輸出電平 | +5V | +5V | 24V | 35V | - |
| 計數器 | |||||
| 通道 | 2 | 2 | - | - | - |
| 最大計數 | (231-1) 位 | (231-1) 位 | - | - | - |
| 軟件和驅動器 | |||||
| Agilent 測量管理 | 是 | 是 | - | 是 | 是 |
| Agient DIO 診斷 | - | - | 是 | - | - |
| IVI-COM | 是 | 是 | 是 | 是 | 是 |
| Agilent VEE | 是 | 是 | 是 | 是 | 是 |
| 與 U2781A 兼容 | 是 | 是 | - | 是 | - |
| 模塊間同步 | 是 | 是 | - | 是 | - |
規格說明書http://www.testeb.com/download/201703/Keysight_U2300A_U2500A_U2100A_U2600A.pdf
安捷倫模塊化儀器使用手冊http://www.testeb.com/download/201703/Keysight_USB_Manual.pdf
U2542A USB數據采集儀除了易于使用之外，還捆綁提供了是德模塊化儀器測量管理軟件，可以快速進行設置和數據記錄。U2542A兼容多種應用軟件開發環境，例如Keysight VEE、NI LabVIEW和Microsoft®Visual Studio®，可為用戶提供更多選擇。
KEYSIGHT U2500A系列USB模塊化同時采樣多功能數據采集儀訂貨信息
U2531A：2MSa/s USB 模塊化同時采樣多功能DAQ
U2541A：250kSa/s USB 模塊化同時采樣多功能DAQ
U2542A：500kSa/s USB 模塊化同時采樣多功能DAQ
隨附
交流/直流電源適配器、電源線、USB擴展電纜、
L安裝套件（適合與模塊化產品底盤 686-2075 一起使用）、
快速入門指南、測量管理、USB 模塊化產品參考光盤、Automation-Ready 光盤、校準證書
選件
U2901A 端子塊和SCSI-II 68針連接器（帶有1米電纜）
U2901A 端子塊和SCSI-II 68針連接器（帶有2米電纜）
