大連恩瑞Erem 670EPF 鉗子剪鉗價格與型號參數
- 型號 類型 670EPF鉗子剪鉗
- 制造商 品牌 恩瑞Erem
- PDF規格說明書
-
功能參數簡介：瑞士恩瑞Erem 670EPF剪鉗用于剪去小間距SMD 集成電路IC元件，細小尖頂錐形和尖型頭部可剪斷小于0.5毫米/0.019英寸的微型節距引腳，便于拆焊并并安裝新元件，不會導致PCB印刷電路板的損壞，剪徑大小0.6mm。

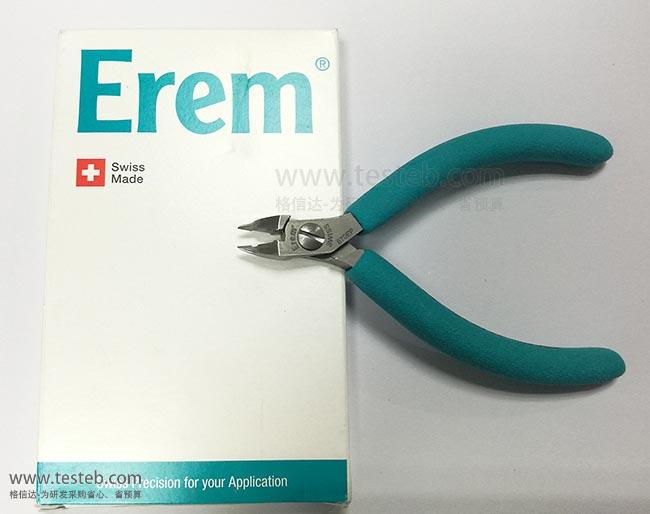

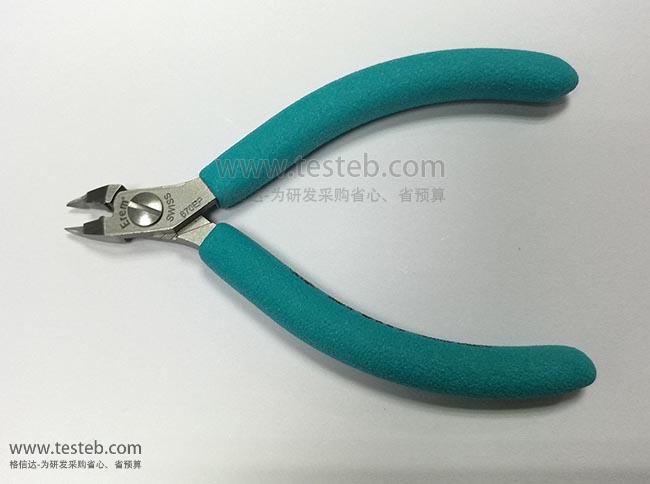

670EPF 鉗子剪鉗圖片
瑞士恩瑞Erem 670EPF尖口剪鉗0.5mm微型節距引腳剪切拆除
去除SMD IC的簡單方法就剪斷各個引腳，以拆下該裝置，并隨后采用烙鐵加熱連接頭并從板上去除元件引腳。然后可以采用拆焊工具或吸錫編帶清除焊料，并安裝新元件。瑞士Erem 670EP和670EPF剪鉗擁有細小尖頂錐形和尖型頭部，用于剪去小間距SMD集成電路IC元件，能夠伸入引腳之間并剪切引腳而不會導致印刷電路板的損壞。恩瑞670EP剪鉗在SMD和最小達到0.25mm/0.010英寸的微型封裝接觸點上的高精度操作，EREM 670EPF尖口鉗形狀與670EP相同，但是較小僅用于至多為0.5mm/.019英寸以下微節距。
瑞士Erem IC引腳剪鉗和元件夾鉗型號概覽
808G校直鉗：校直DIP、IC引腳，可一次處理16個腳
670EP剪鉗：用于IC微型封裝觸點齊平剪切，最小可處理0.25mm針腳，操作節距可小于0.05寸
670EPF剪鉗：對于0.5毫米SMD、IC元件引腳或0.019寸以下微節距使用，切口齊平
593AE彎嘴鉗：高精度尖嘴彎頭鉗，齊平剪切，可直接在元件上剪切DIL引腳，實用返修工具，高密度板操作
505C芯片起拔鉗：用于插入拔取芯片，元件規格14-16針腳、寬度0.3”
505BGC IC夾鉗：用于插入拔取芯片，28針腳元件、寬度0.3”，505BG寬度0.6”
恩瑞EREM SMD引腳剪鉗資料http://www.testeb.com/download/201901/Erem_670EP_670EPF.pdf
EREM元件引腳成型剪鉗選型規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 備注 |
| 554E成型鉗 | U型定型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑2mm | 無源元件連接區域，U形 |
| 554A折彎鉗 | U型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.5mm | 無源元件連接區域，U形，縱向成形 |
| 554TX | U形彎腳 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.2mm | 適用于固定組件，在一次操作中即可實現兩個彎頭的成形 |
| 50788 | U形 | 二極管、電阻、電容 | 距元件3mm，U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
| 50789Z | 成形工具鉗 | 二極管、電阻、電容 | 距元件2mm，外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
| 500103A直角成形鉗 | 90度成型 | 集成元件和功率消耗晶體管 | 距元件3~12mm，引腳寬度最大15mm | 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度 |
| 500210E成型剪切鉗 | 90度折彎成形并帶剪切刃 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm，引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
| 500104A | 90度折角 | T0126/T0218、T0220元件等 | 距元件3.8~15mm，中心引腳比邊緣突長2.54mm | 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角 |
| 80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm，最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
| 809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳 |
| 505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳，元件寬度300mm | 505BGC：28mm、寬300mm，505BG：28mm、寬600mm |
| 808G | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm，防靜電 | 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳 |
| 670EP | 直鏟型尖口鉗 | IC和SMD元件 | 齊平切口 | 用于尺寸最小為0.25毫米/.010英寸的SMD引腳 |
| 670EPF | 直鏟型尖口鉗 | 線路板IC元件 | 齊平切口 | 對于0.5mm/.019英寸以下微節距 ，你需要采用670EPF型號工具 |
| 593AE | 彎嘴尖口鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳，高密度板的解決方案 |
| 530E定長剪鉗 |
固定長度：530E06、530E08、530E10剪切保留長度1mm、530E12、530E13、530E15、530E18、530E20，分別留長0.6mm~2.0mm； 錐度頭系列549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm 可調長度：530E15A型號1.2mm~6mm，573EB定長鉗0~5mm可調。————均為齊平剪切 |
|||
