大慶固緯GWINSTEK GDS-1102A-U 數字示波器價格與型號參數
- 型號 類型 GDS-1102A-U數字示波器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯GDS-1072A-U 70MHz, 雙通道彩色LCD數字示波器支持27項自動量測功能，提供1GSa/s即時取樣率以及25GSa/s等效取樣率雙取樣模式，提供終身保固，讓追求卓越的您能夠在花費最小測試成本下取得最大的利益, 在工作中大顯身手。

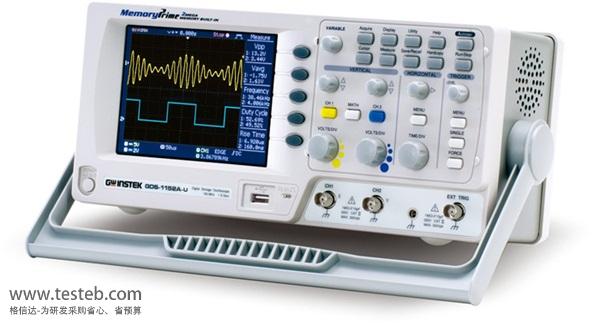

GDS-1102A-U 數字示波器圖片
固緯GDS-1102A-U 100M數字示波器雙通道
固緯GDS-1000A-U系列數字示波器特點
2通道， 150 / 100 / 70 MHz頻寬
雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣率
內2M超大記憶體，數據記錄器
垂直電壓提供: 2mV~10V/div范圍
水平時間掃描范圍1ns~50s/div
全系列5.6”彩色無亮點TFT LCD
數學運算提供+， -， x， FFT， FFTrms， Zoom FFT
支持27項自動量測功能，Go/NoGo功能
USB Host&USB Device接口
終身保固
固緯數字示波器型號技術規格
| GDS-1072A-U示波器 | GDS-1102A-U示波器 | GDS-1152A-U示波器 | |
| 垂直系統 | |||
| 通道數 | 2 | ||
| 帶寬 | DC ~ 70MHz (-3dB) | DC ~ 100MHz (-3dB) | DC ~ 150MHz (-3dB) |
| 上升時間 | <約5ns | <約3.5ns | <約2.3ns |
| 靈敏度 | 2mV/div ~ 10V/div (1-2-5 步進) | ||
| 精確度 | ±(3% x |讀出數值|+0.1 div + 1mV) | ||
| 輸入耦合 | AC， DC & 接地 | ||
| 輸入阻抗 | 1MΩ±2%， ~15pF | ||
| 極性 | 正向 ，反向 | ||
| 最大輸入 | 300V (DC+AC peak)， CATII | ||
| 波形信號處理 | + ， - ， x， FFT， FFTrms， Zoom FFT | ||
|
偏移范圍 |
2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V 10V/div : ±300V |
||
| 帶寬限制 | 20MHz (-3dB) | ||
固緯示波器訂貨信息及配件
訂購型號
GDS-1152A-U 150MHz，雙通道彩色LCD數字示波器
GDS-1102A-U 100MHz，雙通道彩色LCD數字示波器
GDS-1072A-U 70MHz， 雙通道彩色LCD數字示波器
標準配件
電源線x 1， 操作手冊 x 1
Probe GTP-070A-4 or equivalent : 70MHz (10:1/1:1) 被動式測棒 for GDS-1072A-U (每通道一支)
Probe GTP-100A-4 or equivalent : 100MHz (10:1/1:1) 被動式測棒 for GDS-1102A-U (每通道一支)
Probe GTP-150A-2 or equivalent : 150MHz (10:1/1:1) 被動式測棒for GDS-1152A-U(每通道一支)
選購配件
GSC-006 便攜式軟性背包
GTL-110 BNC-BNC測試電纜線
GTL-242 USB 2.0 A-B 類型 電纜線
