大慶安捷倫是德科技Keysight N2820A 電流探頭價格與型號參數
- 型號 類型 N2820A電流探頭
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技N2820A電流探頭具有高靈敏度，針對寬動態范圍和高靈敏度的測量設計，能夠滿足當前棘手的電流測量需求，支持應用是德示波器進行50uA至5A的交直流電流測量。

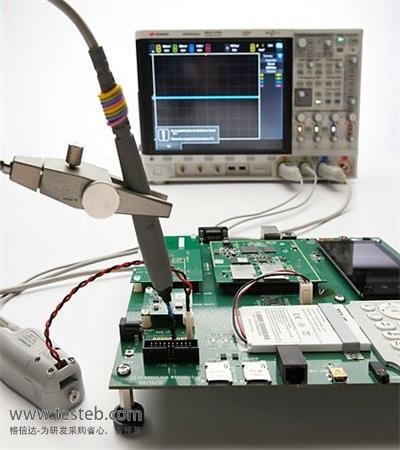

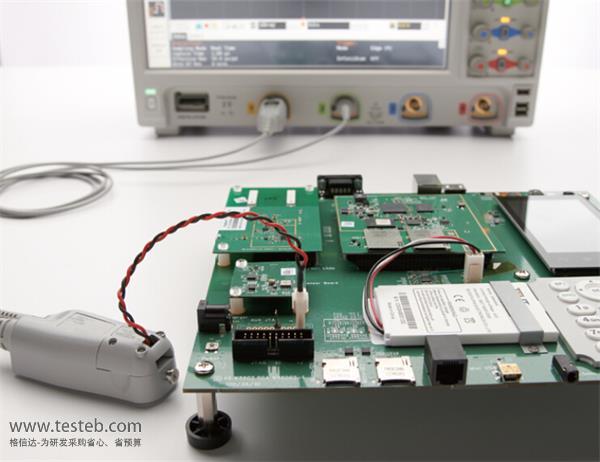

N2820A 電流探頭圖片
Keysight N2820A高靈敏度微小電流探頭
全新的Keysight N2820A系列高靈敏度電流探頭具有極寬的動態范圍，可滿足客戶對高靈敏度電流測量的需求。由于當前的應用環境要求極小的外形，這些探頭還具有可與被測件建立極小物理連接的優勢。N2820A系列探頭具有更高的靈敏度—比當前只能測量亞毫安級電流的鉗式(clamp-on)電流探頭高200倍， 分辨率最低可達 50 μA，具有卓越的測量能力，適用于測量通常在使用電池供電的設備中出現的小電流。
Keysight是德科技在 N2820A 系列中提供了兩 個電流探頭型號：Keysight N2820A 雙通道型號和Keysight N2821A 單通道型號。N2821A探頭的外觀 看起來與 N2820A探頭一樣，但是不包括 輔助電纜；N2820A 探頭可 連接兩個示波器通道，同時提供低增益 和高增益視圖，使用戶能夠查看更寬動 態范圍的測量結果；而 N2821A 探頭每次 只提供一個用戶可選擇的視圖。
Keysight N2820A / N2821A 高靈敏度、高動態范圍電流探頭指標
| 帶寬 ( - 3 dB) |
放大通道: 直流至 3 MHz 縮小通道: 直流至 500 kHz |
|
上升時間 (Tr = 0.35/帶寬， 10% - 90%) |
放大通道: < 0.116 μs 縮小通道: < 0.7 μs |
| 最小可測量電流 |
250 μA (使用 N2822A 20 mΩ， 500 mW) 50 μA (使用 N2824A 100 mΩ， 500 mW) 5 mA (使用 N2825A 用戶定義 1 mΩ， 500 mW) 50 μA (使用 N2825A 用戶定義 1 kΩ， 500 mW) |
| 最大可測量電流 |
5 A (使用 N2822A 20 mΩ， 500 mW) 2.2 A (使用 N2824A 100 mΩ， 500 mW) 5 A (使用 N2825A 用戶定義 1 mΩ， 500 mW) 22 mA(使用 N2825A 用戶定義 1 kΩ， 500 mW) |
| 輸出電壓比 |
放大通道: 6 V/A (使用 N2822A 20 mΩ) 、30 V/A (使用 N2824A 100 mΩ) 縮小通道: 0.04 V/A (使用 N2822A 20 mΩ) 、0.6 V/A (使用 N2824A 100 mΩ) |
| 幅度精度 | ± 3% 讀數 |
| 最大輸入電壓 | ± 12 V |
| 輸出阻抗 | 1 MΩ |
| 噪聲 |
150 μA (使用 N2822A 20 mΩ， 啟動高分辨率模式) 240 μA (使用 N2822A 20 mΩ， 關閉高分辨率模式) 0 μA (使用 N2824A 100 mΩ， 啟動高分辨率模式) 50 μA (使用 N2824A 100 mΩ， 關閉高分辨率模式) |
| 感應電阻器精度 | ± 1% (N2822A、N2824A) |
| 感應電阻器額定功率 | 500 mW (N2822A、N2824A) |
| 電纜長度 | 傳感器引線: 16 cm ，探頭電纜: 1.2 m |
是德高靈敏度電流探頭規格說明書：http://www.testeb.com/download/201503/Keysight-N2820A-N2821A.pdf
是德科技安捷倫電流探頭訂購型號說明
N2820A 高靈敏度 2 通道電流探頭
N2821A 高靈敏度 1 通道電流探頭
更換部件編號
N2822A 20 mΩ 電阻器針探針
N2824A 100 mΩ 電阻器針探針
N2825A 用戶定義的電阻器探針
N2826A 替換電線 (5 條)
N2827A 無源電纜(適用于 N2820A 輔助通道)
N2828A 替換 MBB (先通后斷) 頭 (5 個)
N2829A 替換 MBB (先通后斷) 插座 (5 個)
其他推薦的附件
E2655C 性能驗證和偏移校正夾具
N2787A 3D 探頭定位器
N5449A 適合與 Infiniium 90000X/Q 系列一起使用的高阻抗探頭適配器
