大慶泰克Tektronix P5210A 電壓探頭/高壓探頭價格與型號參數
- 型號 類型 P5210A電壓探頭/高壓探頭
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：泰克P5210A高壓差分探頭差分電壓：1000X ±5600V，100X ±560V，共模電壓±5600V，最大輸入對地電壓2300V CAT l、1000V CAT III，測試帶寬達50 MHz。

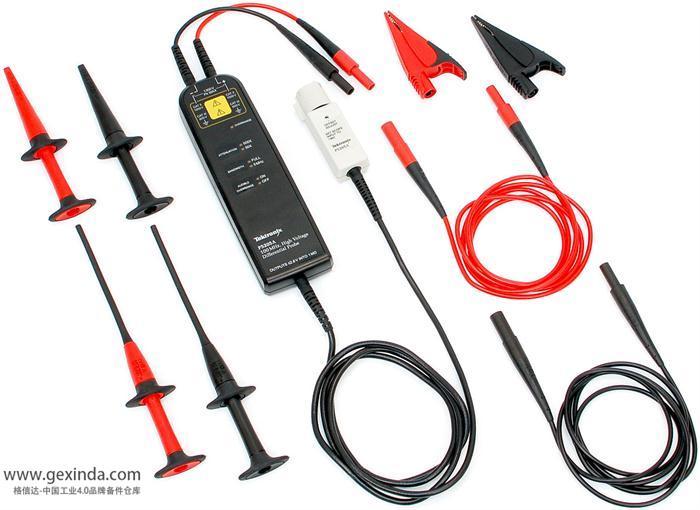

P5210A 電壓探頭/高壓探頭圖片
美國泰克Tektronix P5210A高壓探頭100X/1000X倍衰減
美國泰克Tektronix P5210A探頭擁有最大的差分動態范圍能力，用戶可以安全地測量高達 ±6000 V 的電壓，探頭隨附兩種尺寸的鉤式端部，還配有超范圍可視音頻指示器，當用戶超出探頭的線性范圍時向他們發出警告。
Tektronix P5210A高壓探頭應用及特點
應用：浮動測量、開關電源設計、電動機驅動設計、電子鎮流器設計、CRT 顯示器設計
使用范圍電源轉換器設計和維修、電源設備評估
超出量程指示器，安全認證
可切換衰減、可切換帶寬限制
電纜長度 1.5m（THDP 和 TMDP）、1.8m (P52xxA)
泰克Tektronix示波器高壓探頭規格選型表
| 型號 | 衰減 | 帶寬 | 輸入阻抗 | 最大電壓 |
|---|---|---|---|---|
| P5122 | 高壓探頭 | 200 MHz | 100 M? / 4.0 pF | 1000 V RMS CAT II |
| P5100A | 高壓探頭 | 500 MHz | 40 M? / 1.5 pF | 2.5 kV 峰值，1000 V RMS CAT II |
| P5150 | 探頭 | 500 MHz | 40 M? / 3.8 pF | 2.5 kV 峰值，1000 V RMS CAT II |
| TPP0850 | 高壓?jiǎn)味颂筋^ | 800 MHz | 40 M? / 1.5 pF | 2.5 kV 峰值，1000 V RMS CAT II |
| P6015A | 高壓探頭 | 75 MHz | 75 M? / 3 pF | 20 kV |
| P5200A | 50X / 500X | 50 MHz | 差分：10 MΩ，2 pF；接地：5 MΩ，4 pF | 1000 V CAT II |
| P5202A | 20X / 200X | 100 MHz | 差分：5 MΩ，2 pF；接地：2.5 MΩ，4 pF | 450 V CAT I，300 V CAT II |
| P5205A | 50X / 500X | 100 MHz | 差分：10 MΩ，2 pF；接地：5 MΩ，4 pF | 1000 V CAT II |
| TMDP0200 | 25X / 250X | 200 MHz | 探頭端部：5 MΩ，<2 pF | 550 V CAT I，300 V CAT III |
| THDP0200 | 50X / 500X | 200 MHz | 探頭端部：10 MΩ，<2 pF | 1000 V CAT II，600 V CAT III |
| P5210A高壓探頭 | 100X / 1000X | 50 MHz | 差分：40 MΩ，2.5 pF；接地：20 MΩ，5 pF | 2300 V CAT I，1000 V CAT III |
| THDP0100 | 100X / 1000X | 100 MHz | 探頭端部：40 MΩ，<2.5 pF | 2300 V CAT I，1000 V CAT III |
