東莞固緯GWINSTEK GDS-2204A 數字示波器價格與型號參數
- 型號 類型 GDS-2204A數字示波器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯數字示波器GDS-2204A 200MHz帶寬示波器，提供4模擬輸入通道，豐富且隨時擴充的應用接口，可選8或16通道邏輯儀，數模信號同時進行分析，可以選購AFG-125P/225P任意波信號發生器以及邏輯分析儀組合成全新多功能實驗工作站，成為五合一的數字示波器。
GDS-2204A 數字示波器圖片
Gwinstek固緯 GDS-2204A數字儲存示波器 200MHz,4通道
GDS-2000A系列數字存儲示波器體現了一種高價值的設計構思，包括2GSa/s采樣率、2M記錄長度、2/4輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，80，000wfms/s的更新率可以快速完成波形捕獲和處理。固緯GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四種帶寬，2和4組輸入通道，整個系列涵蓋GDS-2072A，GDS-2074A，GDS-2102A示波器，GDS-2104A，GDS-2202A，GDS-2204A，GDS-2302A，GDS-2304A共8種機型，具體規格參數如下。
固緯GDS-2204A示波器及GDS-2000A系列數字示波器技術規格
| GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A | ||
| 垂直系統 | 通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | DC~70MHz | DC~100MHz | DC~200MHz | DC~300MHz | |||||
| (-3dB) | (-3dB) | (-3dB) | (-3dB) | ||||||
| 上升時間 | 5ns | 3.5ns | 1.75ns | 1.17ns | |||||
| 帶寬限制 | 20MHz | 20MHz | 20M/100MHz | 20M/100M/200MHz | |||||
| (-3dB) | |||||||||
| 垂直分辨率 | 8 bit@1MΩ: 1mV~10V | ||||||||
| 輸入耦合 | AC， DC， GND | ||||||||
| 輸入阻抗 | 1MΩ// 16pF | ||||||||
| 精確度 | 當2mV/div 或更大檔位時 ，精確度為±(3% X |讀值| + 0.1div + 1mV) | ||||||||
| 當1mV/div 時 ，精確度為±(5% X |讀值| + 0.1div + 1mV) | |||||||||
| (量測方式是以平均16次以上的模式并將水平位置設為零) | |||||||||
| 極性 | 正向 &反向 | ||||||||
| 最大輸入電壓 | 300V (DC+AC Peak)， CAT I | ||||||||
| 偏移范圍 | 1mV/div ~ 20mV/div : ±0.5V | ||||||||
| 50mV/div ~ 200mV/div : ±5V | |||||||||
| 500mV/div ~ 5V/div : ±50V | |||||||||
| 10V/div : ±500V | |||||||||
| 波形信號處理 | +， -， ×， ÷， FFT， FFTrms ，微分 ，積分 ，開根號 | ||||||||
| FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS， and FFT Window to Rectangular， Hamming， Hanning， or Blackman-Harris. | |||||||||
固緯GDS-2204A數字儲存示波器GDS-2000A系列配件附件
GDS-2204A示波器隨機附件
使用手冊×1，電源線×1，CD×1
GTP-070A-4: 70MHz(10:1/1:1)開關無源探棒， 用于GDS-2072A/2074A(每通道一根)
GTP-150A-2: 150MHz(10:1/1:1)開關無源探棒，用于GDS-2102A/2104A(每通道一根)
GTP-250A-2: 250MHz(10:1/1:1)開關無源探棒，用于GDS-2202A/2204A(每通道一根)
GTP-350A-2: 350MHz(10:1/1:1)開關無源探棒，用于GDS-2302A/2304A(每通道一根)

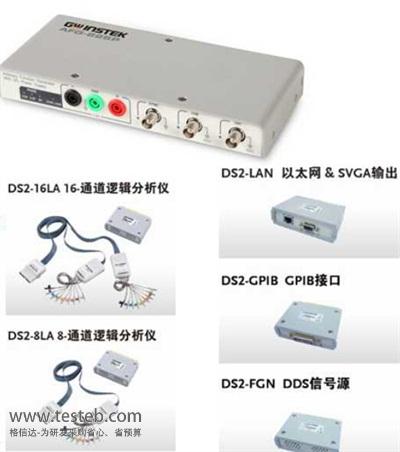

選配（*選配，**僅當安裝LA模塊才能選配此附件）
DS2-LAD** 用于邏輯分析儀的串行總線解碼器(I2C，SPI，UART)
DS2-SRH* 提高波形搜索功能
DS2-SGM* 提高分段存儲功能
DS2-LAN* 以太網&SVGA輸出
DS2-GPIB* GPIB接口
DS2-FGN* DDS信號發生器
DS2-8LA* 8-CH邏輯分析儀，帶GTL-8LA
GTL-8LA* 8-CH邏輯分析儀測試探棒
DS2-16LA* 16-CH邏輯分析儀，帶GTL-16LA
GTL-16LA* 16-CH邏輯分析儀測試探棒
