贛州安捷倫是德科技Keysight DSOX1204A 數字示波器價格與型號參數
- 型號 類型 DSOX1204A數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國Keysight InfiniiVision 1000X系列DSOX1204A示波器具有4通道、2G采樣率70M帶寬，可購買選件升級至200MHz，能測基本的電壓紋波，LLC瞬態，具備穩定環路分析和伯德圖測試，支持網絡連接，實現遠程操控、監視和記錄。

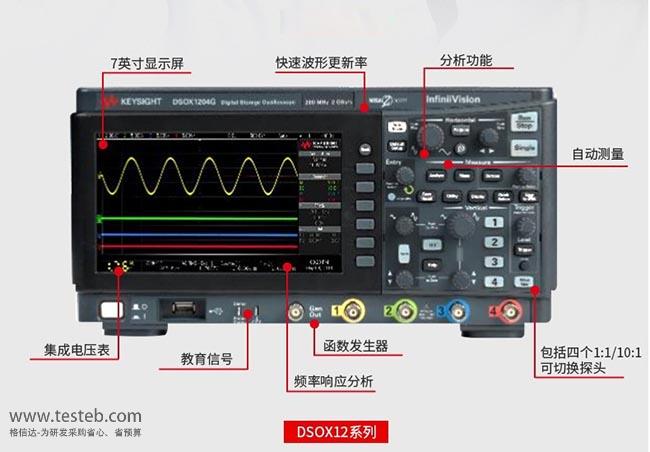

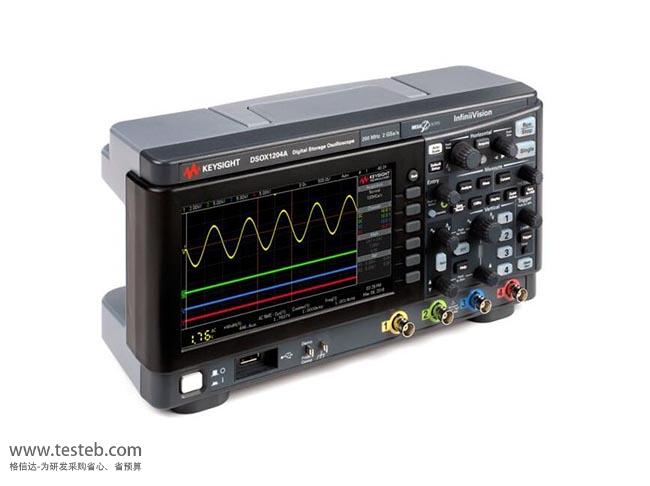

DSOX1204A 數字示波器圖片
KEYSIGHT是德科技DSOX1204A示波器4通道70M~200MHz帶寬
美國Keysight InfiniiVision 1000X系列4通道商務黑色型相比之前的2通道1000X示波器， 新增4線SPI解碼和通過局域網（LAN）實現的遠程連接功能，通過選件可將帶寬升級至200MHz。是德科技DSOX1204A示波器支持網絡連接，不用安裝任何軟件，只需要電腦和示波器在同一局域網或者廣域網，在電腦IE瀏覽器中輸入示波器的IP地址即可實現遠程操控、監視和記錄更加容易。
Keysight DSOX1204A數字示波器具備環路分析功能。除了輕松測量濾波器放大器等兩端口器件的頻響曲線外，還為開關電源的設計和測試節省了一大筆購買昂貴專業環路分析儀的資金。幫助工程師快捷高效的捕獲各種電氣應力導致的隱患問題，設計更為節能高效、穩定可靠的電源產品。dsox1204a示波器標配帶寬70MHz，支持客戶購買當前所需的帶寬，并隨著未來設計的演變需求而升級，通過軟件許可證升級為100M、200MHz帶寬。DSOX1204G型號內置20MHz函數信號發生器，能輸出正弦波、方波、斜波、脈沖、直流、高斯噪聲等波形。
KEYSIGHT InfiniiVision 1000 X 系列示波器助力加速創新
定制的 Keysight MegaZoom IV ASIC 技術，可提供每秒 50,000 個波形的更新速率和 2 GSa/s 采樣率，可以顯示其他類似價位的示波器可能會遺漏的隨機、偶發的毛刺信號和異常。
是德科技DSOX1204A六合一儀器集成，包括頻響分析儀（波特圖），函數發生器，協議分析儀，數字電壓表和頻率計數器，能夠節省寶貴的工作臺空間。
標準 LAN 連接，允許多個工程師通過 LAN 連接到網絡，并通過互聯網瀏覽器進行遠程控制，從而在一臺儀器上開展工作。這使得學生和同事們可以在各種場所共享設備和開展項目合作，以便節省時間和預算。
專業級測量和軟件分析功能，包括 24 種自動測量，選通快速傅里葉變換（FTT）功能和模板測試，有助于快速分析和確定信號參數。
是德科技Keysight InfiniiVision 1000X示波器規格參數
| 型號 |
DSOX1102A示波器 灰色外觀 |
DSOX1102G示波器 （內置20M函數信號發生器 |
DSOX1204A示波器 商務黑色外觀 |
DSOX1204G （帶20MHz信號發生器 |
| 模擬通道數 | 2通道 | 2通道 | 4通道 | 四通道 |
| 數字通道數 | 1 | 1 | 1 | 1 |
| 測試帶寬 |
70 MHz（標配） 100MHz（DSOX1B7T102) - |
70 MHz（標配） 100MHz（DSOX1B7T102) - |
70 MHz（標配） 100MHz（D1200BW1A） 200MHz（D1200BW2A） |
70 MHz（標配） 100MHz（D1200BW1A 升級選件 200MHz（D1200BW2A |
| 最大采樣率 |
2GSa/s全通道 5萬個波形每秒更新 |
2GSa/s全通道 50000波形/秒 |
2GSa/s半通道 1GSa/s全通道；5萬波形 |
2GSa/s半通道 1G全通；5萬波形每秒 |
| 存儲深度 | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts |
| 分段存儲器 | 標配 | 標配 | 標配 | 標配 |
| 接口 | USB2.0 | USB2.0 | USB2.0/LAN | USB2.0/LAN |
| 極限測試 | 標配 | 標配 | 標配 | 標配 |
| WaveGen | 無 | 20 MHz 函數發生器 | 無 | 20MHz函數發生器 |
| 串行協議分析（選件） |
DSOX1EMBD——I²C, SPI, UART/RS-232 DSOX1AUTO——CAN, LIN |
D1200EMBD——I²C, SPI, UART/RS-232 D1200AUTA——CAN, LIN |
||
| 通用參數 | 顯示器7寸 TFT LCD WVGA ；連通性LAN、USB；操作系統Embedded，可遠程編程 | |||
| 其它 | 整合的數字電壓表；波形運算：加、減、乘、除、FFT（幅度和相位）、低通濾波器；波形捕獲速50,000個/秒 | |||
DSOX1000系列說明書http://www.testeb.com/download/201903/KEYSIGHT_DSOX1204A.pdf
dsox1204a示波器用戶操作手冊http://www.testeb.com/download/201903/KEYSIGHT_DSOX1204A-G_manual.pdf
