贛州鈦淦TEGAM TEGAM-252 LCR電橋測試儀價格與型號參數
- 型號 類型 TEGAM-252LCR電橋測試儀
- 制造商 品牌 鈦淦TEGAM
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國鈦淦儀器公司通用式、便攜阻抗LCR表TEGAM 252 & 253在元件測試或制造人員對電感、電容、電阻的手動測試中表現優良，自動測量 L、C、R、G 和 D，測試頻率1 kHz、基本精度0.25%，是一個簡單、可靠的通用型LCR電橋表。

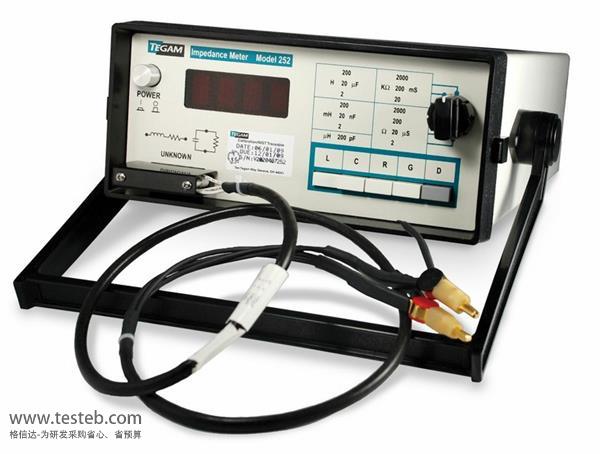

TEGAM-252 LCR電橋測試儀圖片
美國TEGAM 252便攜式阻抗測量LCR電橋表
TEGAM 252型和253型LCR表用來對元器件進行評估和檢驗，表提供直接的、數字的 電感、電容、電阻、電導和耗 散因素的顯示。它們具有 0.25%的基本測量精度，滿足工程和元件檢驗應用的需要，同時具有非常簡單容易的操作。
TEGAM 252 LCR表測試時只需要簡單地按下希 望的參數，設置量程，連接至被測樣品。標配的Kelvin測試 夾子確保真正的四線法的連接。 測量結果在儀表上以3-1/2的 位數顯示。TEGAM 253 LCR表除具 有上述的所有特性之外，還具備自動量程的功能， 和在電容和電導兩個參數上額外的一 個量程。兩款儀表都具有電池供電的選件(252/SP2596或 者253-SP2598) 。增加了這個選件，它們既可以在有交流電 源的場合使用，也可以根據需 要便攜使用，在沒有交流供電 或供電不方便的場合使用。
TEGAM 252 LCR電橋表性能特點
基本精度：0.25%
測量速度：250 ms，4 次每秒;；連接被測樣品之后在第一個讀數之前需要一秒時間 連接
測試頻率：1 kHz
自動測量 L、C、R、G 和 D
Kelvin 連接屏蔽，后面板帶偏置端子
包含校準證書，配備可選電池組，必要時可拔掉電源用電池供電
美國鈦淦公司252型/253型阻抗測量?jī)x器規格參數
| TEGAM 252 LCR表量程 | ||||||||
| 量程檔位 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Ls | 200 μH | 2 mH | 20 mH | 200 mH | 2 H | 20 H | 200 H | |
| Cp | 200 pF | 2 nF | 20 nF | 200 nF | 2 μF | 20 μF | 200 μF | |
| Rs | 2 Ω | 20 Ω | 200 Ω | 2 kΩ | 20 kΩ | 200 kΩ | 2000 kΩ | |
| Gp | 2 μS | 20 μS | 200 μS | 2 mS | 20 mS | 200 mS | 2000 mS | |
| D | 1.999 | |||||||
| TEGAM 253 LCR表 | ||||||||
| 量程檔位 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Ls | 200 μH | 2 mH | 20 mH | 200 mH | 2 H | 20 H | 200 H | 200 H |
| Cp | 200 pF | 2 nF | 20 nF | 200 nF | 2 μF | 20 μF | 200 μF | 2000 μF |
| Rs | 2 Ω | 20 Ω | 200 Ω | 2 kΩ | 20 kΩ | 200 kΩ | 2000 kΩ | 2000 kΩ |
| Gp | 2 μS | 20 μS | 200 μS | 2 mS | 20 mS | 200 mS | 2000 mS | 20 S |
| D | 1.999 | |||||||
| 精度 (15° C to 35° C) | ||||||||
| Ls |
±(0.25% + (1 + 0.002Rs*) counts)** |
±(0.25% + (1 + 0.001Rs*) counts) |
±(0.25%+ (1 + 0.002Rs*) counts) |
±(0.25% + (1 + 0.002Rs*) counts) |
||||
| Cp |
±(0.25% + (1 + 0.002Gp*) counts)** |
±(0.25% + (1 + 0.001Gp*) counts) |
±(0.25% + (1 + 0.002Gp*) counts) |
±(0.5% + (1 + 0.004Gp*) counts) |
||||
| Rs |
±(0.25% + (1 + 0.002Ls*) counts) |
±(0.25% + (1 + 0.001Ls*) counts) |
±(0.25% + (1 + 0.002Ls*) counts) |
0.25% + (1 + 0.002Ls*) counts) |
||||
| Gp |
±(0.25% + (1 + 0.002Cp*) counts) |
±(0.25% + (1 + 0.001Cp*) counts |
±(0.25% + (1 + 0.002Cp*) counts) |
±(0.5% + (1 + 0.004Cp*) counts) |
||||
| 測試信號 | ||||||||
| 電壓 Cp， Gp | 1.0 VRMS | 0.1 VRMS | 0.01 VRMS | |||||
| 電流 Ls， Rs | 100 mA | 10 mA | 1 mA | 100 μA | 10 μA | 1 μA | ||
TEGAM美國鈦淦儀器公司阻抗測量LCR表系列典型型號列表
| 型號 | 測量方法 | 測量參數 | 測試頻率 | 基本精度 | 測量范圍 | 響應速度 | 接口 | 直流偏置單元 |
| 3525 | 自動平衡橋 | 10 | 120Hz， 1KHz | 0.08% |
0.0100Ω - 199.99MΩ |
15 mS |
RS-232， I/O， 可選GPIB |
可選450 VDC |
| 3550 | 自動平衡橋 | 18 | 42Hz~5MHz | 0.10% |
0.01mΩ - 199.99MΩ |
18 mS |
RS-232， I/O， 可選GPIB |
可選450 VDC |
| 252 | 電橋法 | 5 | 1KHz | 0.25% |
0.001Ω - 200KΩ |
250 mS |
模擬輸出， 可選電池供電 |
50 VDC |
TEGAM阻抗測試儀說明書下載：http://www.testeb.com/download/201503/tegam252.pdf
