廣州安捷倫是德科技Keysight N2873A 電壓探頭/高壓探頭價格與型號參數
- 型號 類型 N2873A電壓探頭/高壓探頭
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技N2873A示波器無源電壓探頭外形緊湊，具有DC至500MHz的帶寬和10:1的衰減系數，且具有低輸入電容和各種微細間距的探頭觸針附件，是針對當前的高速數字應用中所使用的高密度IC元件或表面貼裝元件進行探測的理想工具。

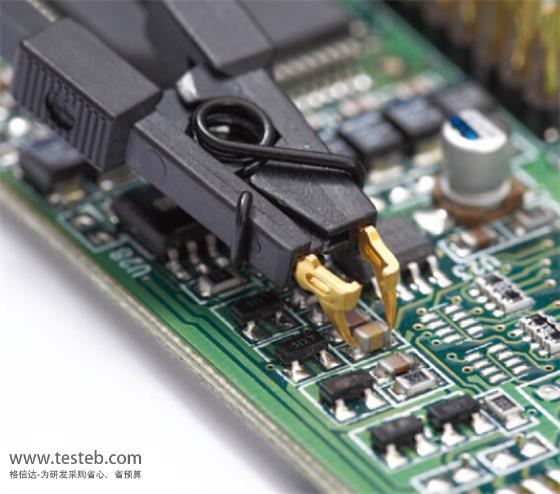

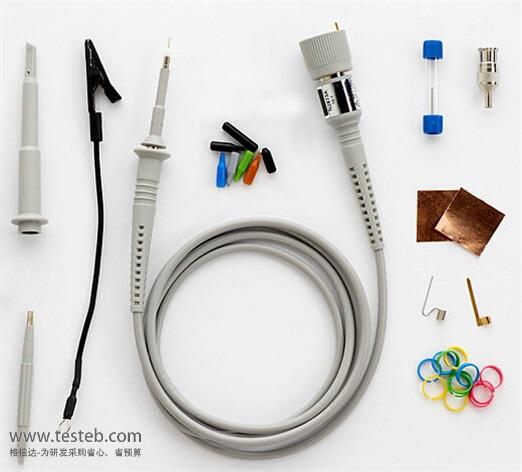

N2873A 電壓探頭/高壓探頭圖片
Keysight N2873A無源探頭500MHz帶寬10:1衰減比
Keysight N2870A 系列無源探頭提供直流至35 MHz、200 MHz、350 MHz、500 MHz 和 1.5 GHz 的帶寬以及各種 衰減因數，以滿足廣泛的測量需求。執行通用探測時，您可以使用Keysight N2873A 500 MHz 型號，它能夠提 供卓越的 10 MΩ 輸入電阻、9.5 pF 低輸入電容和低電感接地連接。這使探頭能夠保持足夠低的負載， 以實現高信號完整性測量。 所有 N2870A 系列探頭均帶有探頭 ID 讀數功能，在將探頭與大多數是德科技示波器連接時，示波器便 可自動識別探頭。
Keysight N2873A無源探頭相關型號技術參數
| 型號 | 帶寬 (–3dB) | 衰減比 | 輸入電容 |
輸入電阻 (示波器和探頭) |
最大輸入電壓 (交流真有效值) |
示波器輸入耦合 | 示波器補償范圍 |
| N2870A | 35 MHz | 1:1 | 39 pF (+示波器) | 1 MΩ | 55V CAT II | 1 MΩ | － |
| N2871A | 200 MHz | 10:1 | 9.5 pF | 10 MΩ |
400 V CAT I 300 V CAT II |
1 MΩ | 10-25 pF |
| N2872A | 350 MHz | 10:1 | 9.5 pF | 10 MΩ |
400 V CAT I 300 V CAT II |
1 MΩ | 10-25 pF |
| N2873A | 500 MHz | 10:1 | 9.5 pF | 10 MΩ |
400 V CAT I 300 V CAT II |
1 MΩ | 10-25 pF |
| N2874A | 1.5 GHz | 10:1 | 1.8 pF | 500 Ω | 8.5 V CAT I | 50 Ω | － |
| N2875A | 500 MHz | 20:1 | 5.6 pF | 20 MΩ |
400 V CAT I 300 V CAT II |
1 MΩ | 7-20 pF |
| N2876A | 1.5 GHz | 100:1 | 2.2 pF | 5 kΩ | 21 V CAT I | 50 Ω | － |
是德科技 N2870A 系列無源探頭技術資料 http://www.testeb.com/download/201503/Keysight-N2870A.pdf
