桂林其它國外進口品牌 Malcom-DS-03 爐溫跟蹤儀價格與型號參數
- 型號 類型 Malcom-DS-03爐溫跟蹤儀
- 制造商 品牌 其它國外進口品牌
- PDF規格說明書
-
功能參數簡介：日本馬康DS-03波峰焊爐溫測試儀一次測定可以得到焊接條件中所必要的多個數據，雙波峰包括初次焊接溫度、2次焊接溫度、初次過錫時間、2次過錫時間，根據白金測溫電阻自動冷接點補償。

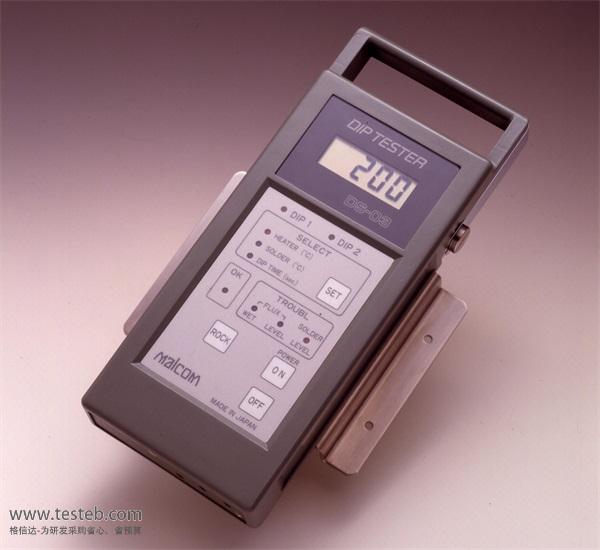

Malcom-DS-03 爐溫跟蹤儀圖片
日本馬康Malcom DS-03波峰焊爐溫測試儀
馬康Malcom DS-03爐溫測試儀測量數據
根據預熱測定基板下面的表面溫度
初次焊接溫度，初次過錫時間
2次焊接溫度，2次過錫時間
助焊劑高度、焊接高度、助焊劑干燥的判別
過錫總時間
Malcom DS-03波峰焊爐溫測試儀測量規格參數
| 項目 | 傳感器 | 表示方法 | 測定范圍 | 精度?內容 |
| 焊接溫度 | K型熱電偶 | LCD數字顯示 | 0～300℃ | ±2℃ |
| 基板下面表面溫度 | K型熱電偶 | 50～300℃ | ±2℃ | |
| 過錫時間 | 電極 | 0～10.0秒 | ±0.2秒 | |
| 助焊劑干燥 | 抵抗電阻 |
LED指示燈 NG時紅色LED燈亮 OK時綠色LED燈亮 |
10KΩ～5MΩ | 2Φ電極間隔4mm |
| 助焊劑高度上限 | 電極 | 基板下面做為標準0～6mm | 度數分辨能1mm | |
| 焊接高度上限 | 電極 |
焊接溫度：采用CA護套熱電偶量測，測量范圍0~300°C，精度±2°C
預熱溫度：采用CA熱電偶量測，測量范圍50~300°C，精度±2°C
燭接時間：采用電極傳感，測量范圍0~10sec，精度±2秒
助焊劑濃度：采用電極傳感，測量范圍10KΩ~5MΩ，容量2Φ電極間隔4mm
助焊劑高度：采用電極傳感，測量范圍離板底0~6mm，刻度解析度1mm
錫波高度：采用電極傳感，測量范圍離板底0~6mm，刻度解析度1mm
馬康DS-03波峰焊爐溫測試儀一般規格
冷接點補償：根據白金測溫電阻自動補償
使用溫度：周圍120度，5分鐘以下OK
使用電池：S-006P?DC9V?1個
使用時間：連續10小時以上
預熱基板壽命：焊接溫度250度， 過錫時間5秒的情況下，5000次以上
外形尺寸：寬度94mm×長度230mm×高度51mm、重量840g（不含電池）
