貴陽阿自倍爾azbil AUD300C1000 火焰探測器價格與型號參數
- 型號 類型 AUD300C1000火焰探測器
- 制造商 品牌 阿自倍爾azbil
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：AZBIL阿自倍爾AUD300C1000火焰監測高級UV傳感器是對油、氣體、燒嘴火焰的紫外線進行檢測的用于連續運行、間歇運行的火焰檢測器，與專用的燒嘴控制器組合，實現高可靠的燃燒安全控制。
AUD300C1000 火焰探測器圖片
AZBIL阿自倍爾AUD300C1000紫外火焰監測器
日本山武株式會社即現Azbil阿自倍爾火焰檢測器AUD300C1000高級UV傳感器系列是對油、氣體燒嘴火焰的紫外線進行檢測的用于連續運行、間歇運行的火焰檢測器。 與專用的燒嘴控制器組合，由啟動時的啟動檢查和內置遮蔽器驅動，對 UV紫外線傳感器及燒嘴控制器的故障進行連續自檢（動態自檢），實現高可靠的燃燒 安全控制。
山武阿自倍爾AUD300C1000火焰監測器特點
作為維護用品，備有已安裝了光電管單元、遮蔽器單元的維護套件，在更換維護時非常容易操作
作為自檢用的火焰?zhèn)鞲衅?，由于小?• 輕量，所以燒嘴安裝時的限制很少
使用環境溫度 100℃ ( 火焰檢測中為 120℃ )，采用 IP66 保護構造，適合于多種環境
azbil阿自倍爾山武火焰檢測器AUD300C可垂直安裝，最大配線距離為200米，可靈活施工
光電管單元、 遮蔽器單元有效使用期限 3 年
山武AUD300C1000動態自檢紫外火焰監測器規格
| 適用火焰 |
城市煤氣、天然氣、液化石油氣、煤油、重油、焦?fàn)t煤氣、 氫氣、鹽酸、氨氣、粗汽油、乙烯等的燃燒火焰 |
| 遮蔽器電壓 | 約 DC24V（由燒嘴控制器供給） |
| 自檢次數 | 約 80 次 /min |
| 絕緣電阻 |
法蘭單元的安裝部與 F 端子（藍色引線）間 法蘭單元的安裝部與 G 端子（黃色引線）間 法蘭單元的安裝部與 S1 端子（白色引線）間 法蘭單元的安裝部與 S2 端子（白色引線）間 用 DC500V 的兆歐表測量，50MΩ 以上。 （但需取下光電管單元） |
| 耐電壓 |
法蘭單元的安裝部與 F 端子（藍色引線）間 法蘭單元的安裝部與 G 端子（黃色引線）間 法蘭單元的安裝部與 S1 端子（白色引線）間 法蘭單元的安裝部與 S2 端子（白色引線）間 施加 1500VAC 保持 1min 或 1800VAC 保持 1s 無異常。 （但需取下光電管單元） |
| 使用環境溫度 | － 20 ～＋ 100 ℃，但火焰檢測時為－ 20 ～＋ 120 ℃ |
| 保存環境 | 溫度－ 20 ～＋ 70℃，濕度90%RH、40℃（無結露） |
| 耐振動性 | 加速度 4.9m/s2 以下、頻率 10 ～ 55Hz、X、Y、Z 方向各 2h |
| 耐沖擊性 | 300m/s2、垂直方向 · 水平方向 |
| 法蘭部耐壓 | 350kPa |
| 保護構造 | IP66（除電線管連接部外） |
| 安裝姿勢 | － 45 ～＋ 90°（垂直安裝） |
| 安裝螺絲尺寸 | 管用平行螺絲 G1（監視管安裝部） |
| 引線引出 | 帶 AWG18、耐熱硅引線約 1.8m（4 根） |
| 電線管接口 | 1/2-14NPSM |
| 容許配線長 | IV 線 2.0mm2、200m 以下 |
| 材質顏色 | 本體 ：耐熱樹脂（變性 PPE 樹脂） 安裝部 ：鋁，本體色紫（DIC257 近似色） |
| 重量 | 約 630g |
| 使用期限 | 光電管單元、 遮蔽器單元 有效使用期限3 年 |
日本山武AUD300C1000動態自檢紫外火焰監測器訂貨型號
| 型號 | 鏡頭 | 說明 |
| AUD300C1000火焰檢測器 | 標準型 | - |
| AUD300C100D | 帶測試報告書 | |
| AUD300C100T | 熱帶處理 | |
| AUD300C100Y | 追蹤證明書 | |
| AUD300C100DT | 熱帶處理＋檢查報告書 | |
| AUD300C100YT | 追蹤證明書＋熱帶處理 | |
| AUD300C1100 高級UV傳感器 | 集光型 | - |
| AUD300C110D | 帶測試報告書 | |
| AUD300C110T | 熱帶處理 | |
| AUD300C110Y | 追蹤證明書 | |
| AUD300C110DT | 熱帶處理＋檢查報告書 | |
| AUD300C110YT | 追蹤證明書＋熱帶處理 | |
| 組合的燒嘴控制器 |
RX-R40、RX-R44、RX-R46 燒嘴控制器模塊 AUR300C、AUR350C 高級UV 控制器 AUR450C 動態自檢燒嘴控制器 |
|
AUD300C1000火焰檢測器用戶手冊http://www.testeb.com/download/201608/azbil_AUD300C_Mamual.pdf
山武阿自倍爾光電管單元AUD10C2100是檢測燃燒火焰紫外線的光 電管，與高級UV傳感器AUD300C2100組合使用。

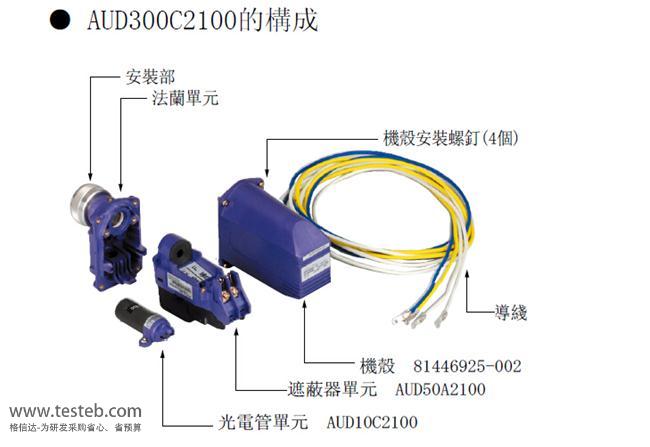

AUD300C2100的構成
安裝部、法蘭單元
光電管單元 AUD10C2100
遮蔽器單元 AUD50A2100
機殼 81446925-002、機殼安裝螺釘(4個)、導線
光電管單元AUD10C2100可與以下傳感器配套使用：
燃燒安全控制器AUR300C
高級UV控制器AUR350C
高級UV傳感器AUD300C2100
詳細規格請看AUD10C2100說明書手冊http://www.testeb.com/download/201608/azbil_AUD10C2100_Mamual.pdf
