貴陽日本圖技 GL220 數據采集器價格與型號參數
- 型號 類型 GL220數據采集器
- 制造商 品牌 日本圖技
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：GRPAHTEC圖技GL220 10通道便攜式記錄儀可進行電壓、溫度、濕度、邏輯和脈沖輸入采集，GL220價格便宜，它提高了可對應多樣化測量用途的功能性與操作性，從研究開發到生產線現場，可一人一臺進行使用。

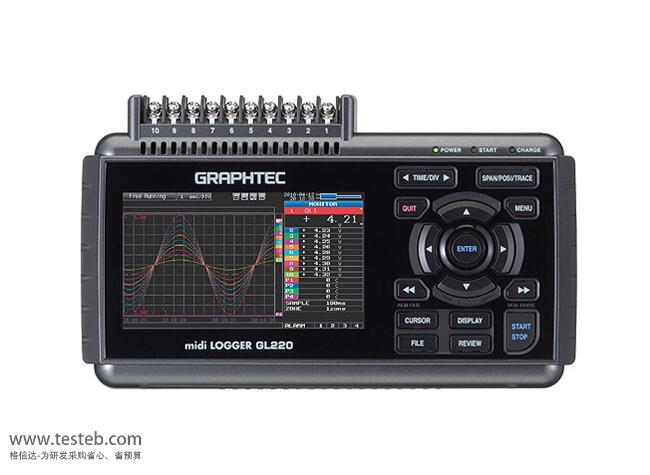

GL220 數據采集器圖片
日本圖技GRPAHTEC GL220溫度記錄儀10通道數據采集器
圖技GL220便攜式數據記錄儀特點
10通道絕緣多功能鍵輸入，體積小巧
同時采用不受各類輸入信號通道間影響的全通道絕緣輸入方式，無須再為線路擔憂
溫度、濕度及電壓等不同的測量對象僅需一臺便可完成測量
輸入信號支持電壓、溫度、濕度、脈沖、邏輯
觸發輸入或外部采樣輸入1ch 、邏輯輸入或脈沖輸入4ch，
模擬輸入通道數10 ch，警報輸出4ch
最高支持10ms取樣
4.3英寸大型寬屏TFT彩色液晶
4GB大容量?jī)?nèi)嵌存儲器
Graphtec GL220溫度記錄儀搭載循環采集功能
支持GL-Connection軟件，可同時連接增加的GL系列
GRPAHTEC midi LOGGER GL220數據記錄儀用途應用
分析裝置的數據記錄：收錄臭氧濃度測量裝置的信號，并長時間收集臭氧濃度的變化情況
測量恒溫槽內的工作溫度：通過對使用恒溫槽的電子部件進行溫度評估試驗測量電子部件各部分的溫度
電池的評估試驗：GL220數據采集器測量燃料電池各部分的單位電池電壓及溫度
圖技GL系列溫度記錄儀型號對比表
| 型號 | 通道數 | 可擴展至 | 采樣頻率 | 內置存儲容量 |
| GL220溫度記錄儀 | 10 | - | 10ms | 4G |
| GL820溫度數據采集器 | 20 | 200 | 10ms | 4G |
| GL900-4高速數據記錄儀 | 4 | - | 10us | 512M |
| GL900-8高速數據采集器 | 8 | - | 10us | 512M |
| GL1100-16大容量數據采集記錄儀 | 2-16 | 16 | 15ns | 40G |
| GL1100-32大容量數據記錄儀 | 2-32 | 32 | 15ns | 40G |
日本圖技GL220數據記錄儀規格參數
| 模擬輸入通道的數量 | 10 CH | |
| 外部輸入/輸出 | 輸入* 1 | 觸發或采樣輸入1路，邏輯或脈沖輸入4通道 |
| 輸出* 1 | 報警輸出4路 | |
| 采樣間隔 | 10毫秒到1小時（為10ms到50ms，電壓只有有限的通道），外部 | |
| 時間刻度 | 1秒到24小時/除法 | |
| 觸發 功能 | 行動 | 由觸發啟動或停止捕獲數據 |
| 來源 | 啟動：關閉，輸入信號，報警，外部* 1，時鐘，星期或時間 | |
| 停止：關，輸入信號，報警，外接* 1，時鐘，星期或時間 | ||
| 組合 | OR或AND條件信號或信號的邊緣水平 | |
| 條件 | 模擬：上升，下降，窗口，窗口出 | |
| 脈沖：上升，下降，窗口，窗口出 | ||
| 邏輯：上升或下降 | ||
| 報警 功能 | 檢測方法 | 等級或邊緣的信號 |
| 條件 | 模擬：上升，下降，窗口，窗口出 | |
| 脈沖：上升，下降，窗口，窗口出 | ||
| 邏輯：上升，下降 | ||
| 報警輸出* 1 | 4通道，輸出類型：集電極開路（上拉電阻的10kΩ） | |
| 脈沖輸 入功能* 1 | 累積計數模式 |
從開始測量積累的脈沖數 范圍：50，500，5 K，50 K，500 K，5米，50米，500米計數/ FS |
| 即時計數模式 |
計數每采樣間隔的脈沖數 范圍：50，500，5K，50K，500K，5米，50米，500米計數/ FS |
|
| 旋轉數 （RPM）模式 |
計數每秒的脈沖數，然后將它轉換到RPM 范圍：50RPM，500RPM，5krpm，50krpm 500krpm，5Mrpm，50Mrpm，500Mrpm / FS |
|
| 最大輸入 脈沖率 | 脈沖/秒或每采樣間隔50K計數，使用16位計數器 | |
| 計算 功能 | 通道之間 | 加法，減法，乘法和司模擬輸入 |
| 統計 | 選擇兩個平均值，峰值，最大，最小，RMS的計算 | |
| 搜索功能 | 搜索模擬信號電平，邏輯或脈沖捕獲的數據或報警點的值 | |
| 接口PC | USB（全速） | |
| 存儲設備 | 內置快閃記憶體（2千兆字節），USB存儲設備* 2 | |
| 數據保 存功能 | 捕獲的數據 | 到內置的閃存或USB存儲設備的數據直接節省 |
| 其他 | 設置條件下，屏幕拷貝 | |
| 環捕捉模式 |
功能：開/關，采集點數量：1000到200萬 （捕獲數據的大小，將有限的可用內存的1 / 3） |
|
| 存儲設備模擬 | USB存儲器仿真模式（傳輸或刪除內置存儲器中的文件） | |
| 工程規模功能 | 縮放（電壓測量：四點是必要的規模輸出，溫度測量?jī)牲c(diǎn)是必要的規模輸出）每個通道的輸出和輸入信號的參考點設置的基礎上。 | |
| 顯示 | 尺寸 | 4.3英寸TFT彩色LCD（WQVGA：480 × 272點） |
| 格式 | 波形+數字，波形+數字，擴展數字只計算 | |
| 工作環境 | 0 to 45 °C, 5 to 85 %R，（當工作與電池組的0至40 ° C，電池充電15至35 ° C） | |
| 動力源 | AC適配器（100至240伏特，50/60赫茲），直流電源（8.5至24 V DC，最大26.4 V）*3電池* 3 | |
| 電力消費 | 29 VA或更低（使用AC適配器時，顯示液晶） | |
| 外形尺寸 | approx.約194 x 117 x 42 mm | |
| 重量 | 520克（不包括AC適配器和電池） | |
圖技GL220說明書http://www.testeb.com/download/201510/Graphtec_GL220.pdf
Graphtec圖技GL220數據采集器模擬輸入規格
| 輸入端子類型 | 螺絲端子（M3螺絲） | |||
| 輸入法 | 掃描光MOS繼電器，所有通道隔離，平衡輸入 | |||
| 測量 范圍 | 電壓 | 20，50，100，200，500 mV時，1，2，5，10，20，50伏，和1-5V / FS | ||
| 溫度 | 熱電偶：K，J，E，T，R，S，B，N和W（WRe5 26） | |||
| 濕度 | 0至100％（使用濕度傳感器（可選的B - 530），接通電源只有一個傳感器） | |||
| 過濾器 | 關，2，5，10，20，40（在所選號碼的移動平均） | |||
| 測量精度* 4 | 電壓 | 0.1 % of FS | ||
| 溫度 | 熱電偶 | 測量范圍 | 測量精度 | |
| R/S |
0 °C ≤ TS ≤ 100 °C 100 °C < TS ≤ 300 °C R: 300 °C < TS ≤ 1600 °C S: 300 °C < TS ≤ 1760 °C |
± 5.2 °C ±（0.05％讀數+ 2.0℃） ±（0.05％讀數+ 2.0℃） | ||
| B |
400 °C ≤ TS ≤ 600 °C 600 °C < TS ≤ 1820 °C |
± 3.5 °C ±（0.05％讀數+ 2.0℃） |
||
| K |
-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 1370 °C |
±（0.05％讀數+ 2.0℃） ±±（0.05％讀數+ 1.0 ° C） |
||
| E |
-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 800 °C |
±（0.05％讀數+ 2.0℃） ±（0.05％讀數+ 1.0 ° C） |
||
| T |
-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 400 °C |
±（0.1％讀數+ 1.5° C。） ±（0.1％讀數± 0.5° C） |
||
| J |
-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 100 °C 100 °C < TS ≤ 1100 °C |
± 2.7 °C ± 1.7 °C ±（0.05％讀數+ 1.0 ° C） |
||
| N | 0 °C ≤ TS ≤ 1300 °C | ±（0.1％讀數+ 1.0 ° C） | ||
| W | 0 °C ≤ TS ≤ 2000 °C | ±（0.1％讀數+ 1.5 ° C。） | ||
| 冷端補償（RJC）：± 0.5℃ | ||||
| A / D轉換器 | Δ型，16位（有效分辨率：1 / 40，000全方位測量） | |||
| 最大輸入 電壓 | 在+ / - 終端 | 60V pp | ||
| 通道之間 | 60V pp | |||
| 通道/ GND之間 | 60V pp | |||
| 耐壓 | 通道之間 | 350V PP（1分鐘） | ||
| 通道間（- ）/ GND | 350V PP（1分鐘） | |||
