貴陽富士Fujifilm LLW 感壓紙價格與型號參數
- 型號 類型 LLW感壓紙
- 制造商 品牌 富士Fujifilm
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日本富士感壓紙LLW超低壓感壓薄膜可感應0.5MPa~2.5MPa壓力范圍，精確地測量壓力、壓力分布和壓力平衡，壓力的水平通過色彩變化的密度顯示出來，便利地、直觀地檢查所施壓力的分布/均勻性。

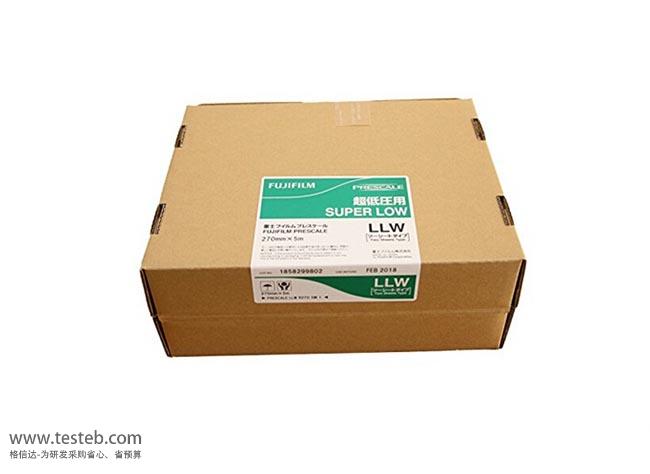

LLW 感壓紙圖片

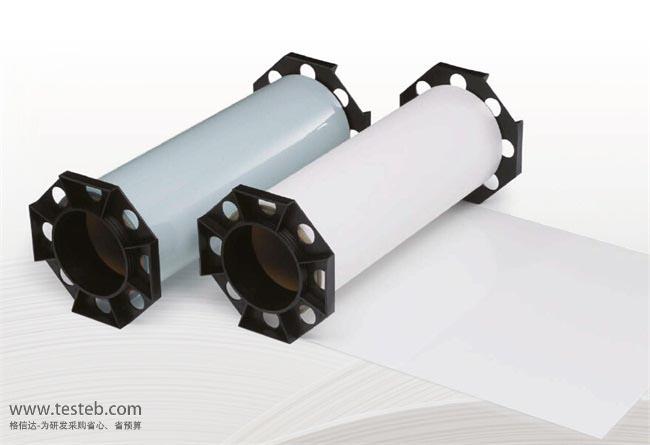

富士Fujifilm LLW超低壓力測量膠片感壓紙
FUJI film Prescale在國內常稱之為感壓紙或壓敏紙等，主要用途是測量接觸面和點的壓力大小并能顯示壓力分布情況，在壓力測量領域具有廣泛的應用，開創了直觀測壓的新世紀。Fujifilm富士感壓紙Prescale是高度敏感的膠片，它會對所施加的壓力產生反應，壓紙被施壓時在膠片上會出現紅色區，色彩的濃度會隨著壓力的改變而改變。LLW感壓紙雙片型由兩個聚酯片基組成，一個涂有一層微囊生色物質，而另一個涂有顯色物質，施壓時微囊破裂，生色物質與顯色物質相互反應，紅色區出現在膠片上。使用兩個膠片時涂層要面對面。
富士Fujifilm Prescale感壓紙?zhí)攸c(diǎn)
便利地、直觀地檢查所施壓力的分布/均勻性
LLW超低壓感壓紙測量速度快，所提供的圖片直觀清晰
不同的色彩濃度表示的所施壓力甚至可以轉換成數值
高準確性，甚至在很短的施壓時間內，Prescale感壓紙的色彩變化的反應也是可靠的
超薄和溫定的膠片，有兩種Prescale型號，單片型和雙片型
可以將Prescale感壓薄膜裁切至您需要的尺寸，將它放置在任何您想測量壓力的地方
根據壓力水平提供了八種Prescale膠片，無需特殊設備或者裝置，成本低

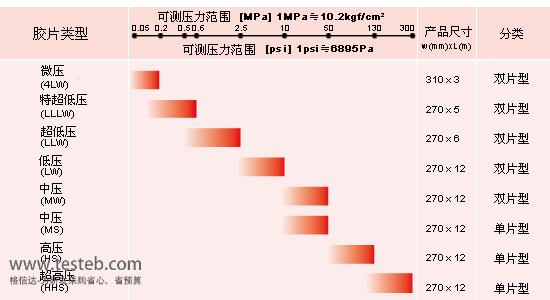

Fujifilm富士感壓紙型號規格表
| 型號 | 可測壓力范圍 1MPa=10.2kgf/C㎡ | 產品尺寸 | 分類 |
| 4LW微壓感壓膠片 | 0.05-0.2 MPa | 310mm*3m | W雙片型 |
| LLLW極低壓感壓紙 | 0.2-0.6 MPa | 270mm*5m | W雙片型 |
| LLW超低壓感壓紙 | 0.5-2.5 MPa | 270mm*6m | W雙片型 |
| LW低壓感壓紙 | 2.5-10 MPa | 270mm*12m | W雙片型 |
| MW中壓 | 10-50 MPa | 270mm*12m | W雙片型 |
| MS中壓 | 10-50 MPa | 270mm*12m | S單片型 |
| HS高壓感壓紙 | 50-130 MPa | 270mm*12m | S單片型 |
| HHS超高壓感壓薄膜 | 130-300 MPa | 270mm*12m | S單片型 |
| 誤差 | ±10%或者更低 (在23°C、65% RH的條件下，通過密度計測量) | ||
| 厚度 | 單片型(S) 100µm，雙片型(W) 100µm x2 | ||
| 操作環境 | 溫度范圍20°C∼35°C，濕度35% RH ∼ 80% RH | ||
富士Fujifilm LLW雙片型感壓紙使用方法
正確裁切兩張Prescale膠片（A膠片在黑色袋內、C膠片在藍色袋內）
每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方
施壓，膠片上出現紅色區，而且顏色密度隨著壓力水平的改變而改變
拿出C膠片，并檢查壓力的分布情況
如要更精確的壓力值，請使用壓力分析系統
注意事項：操作具有極其低壓的膠片時要尤其注意，不要觸摸、摩擦或者彎曲成色紙張的表面
日本富士LLW超低壓壓敏紙應用實例
富士感壓紙適用于汽車、LCD、半導體及印刷電路板等行業
1. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLW_dc.pdf
LLLW、LLW感壓薄膜測量鋰電池加熱塊是否壓力平均實例；LLLW極超低壓和LLW超低壓感壓紙檢測太陽能電池導電薄膜壓合裝置實例。
2. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLW_dz.pdf
LLW超低壓感壓薄膜在顯示器、印刷電路板、食品藥品及包裝材料橡膠滾筒裝飾品質評估；LLLW、LLW感壓紙用于半導體制程真空?qǐng)A晶吸嘴接觸均勻；超低壓LLW、低壓LW、中壓MS感壓紙檢查模具的接合平整度，以及堆疊機或疊層機的壓力平均度；LLLW極超低壓、超低壓LLW、低壓LW壓敏紙于手機行業確認組裝冶具的壓力均一性。
3. http://www.testeb.com/download/201612/FUJIfilm_Prescale_LLW_ysbz.pdf
LLLW極超低壓、超低壓LLW、低壓LW感壓薄膜用于紙業印刷滾筒壓力平衡校準；富士LLW超低壓感壓紙膜在食品、藥品包裝等了解并調整熱封裝理想狀態；超低壓LLW感壓紙于造紙業檢查涂料加壓橡膠滾筒的磨損程度。
