?？诠叹旼WINSTEK GOS-6103C 數字示波器價格與型號參數
- 型號 類型 GOS-6103C數字示波器
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：臺灣固緯GOS-6103C示波器100MHz光標直讀式模擬示波器，具有時基自動換檔、6位計頻、10組面板設定存儲、延遲掃描功能。

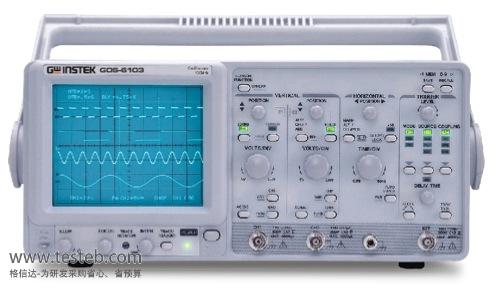

GOS-6103C 數字示波器圖片
固緯示波器 GOS-6103C模擬示波器 100 MHz, 雙通道, 延遲掃描功能
固緯GOS-6100系列模擬示波器是為了滿足100MHz頻寬應用領域所開發設計的. GOS-6100系列內建7種游標參數量測功能， 面板設定儲存功能以及內建6位數頻率計數器功能...使觀察信號都變的異常簡單及快速。
固緯GOS-6103C模擬示波器特點
頻寬 100 MHz， 雙頻道， 具延遲掃描功能
內建 6 位數多功能計頻器 (GOS-6103C)
10 組面板設定儲存功能 (GOS-6103 / GOS-6103C)
水平掃描自動換文件功能 (GOS-6103 / GOS-6103C)
GOS-6103C示波器7 項光標讀值量測功能
面板鎖定功能，LED 顯示燈 ，操作設限警告聲
TV 同步分離電路，觸發信號輸出 ，Z 軸調變輸入功能
采用高穩定度及高可靠性質量的 SMD 技術
固緯GOS-6103C模擬示波器技術規格
| GOS-6103C模擬示波器垂直系統 | |
| 感度 | 2mV ~ 5V/DIV， 共 11 檔 (以 1-2-5 順序) |
| 感度準確度 | < 3% (顯示在中間 5格的位置) |
| 連續可調垂直感度 | 連續可調至 1/2.5 或小于面板設定值 |
| 頻寬 (-3dB) | DC ~ 100MHz(2mV/DIV : DC ~ 20MHz) |
| 上升時間 | 3.5nS (2mV/DIV : 17.5 nS) |
| 訊號延遲 | 可觀察前緣 |
| 最大輸入電壓 | 400V (直流加交流峰值) 在 1kHz 或以下 |
| 輸入耦合 | AC， DC， GND |
| 輸入阻抗 | 1MΩ+2% // 約 25pF |
| 垂直模式 | CH1， CH2， DUAL(CHOP/ALT)， ADD， CH2 INV. |
| 頻寬限制 | 20MHz |
| 共模拒斥比 (CMRR) | 50kHz 時為 50:1 或更好 |
| 動態范圍 |
在 60MHz 時為 8 格；在 100MHz 時為 6 格 (GOS-6112) 在 100MHz 時為 8 格 (GOS-6103/GOS-6103C) |
| 固緯GOS-6103C模擬示波器水平系統 | |
| 水平模式 | MAIN(A)， ALT， DELAY(B) |
| A (主要的) 掃描時間 | 50nS ~ 0.5S/DIV， 連續可調 (UNCAL) |
| B (延遲) 掃描時間 | 50nS ~ 50mS/DIV |
| 準確度 | + 3% (在 x 10 MAG 為 + 5%) |
| 掃描放大 | x 10 (最大掃描時間 5nS/DIV) |
| Hold Off 時間 | 可變動 |
| 延遲時間 | 1μS ~ 5S |
| 延遲抖動 | 1:20000 或更小 |
| 交替分離 | 可變動 |
