杭州艾德克斯ITECH IT8912E 直流電子負載價格與型號參數
- 型號 類型 IT8912E直流電子負載
- 制造商 品牌 艾德克斯ITECH
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：ITECH IT8912E電子負載測試范圍500V/15A/300W，獨特的硬件電路實現CR-LED模式，可供PWM-LED power driver測試，可編程的內部參數，硬件實現仿真LED的電流，滿足您的各種測試需求。

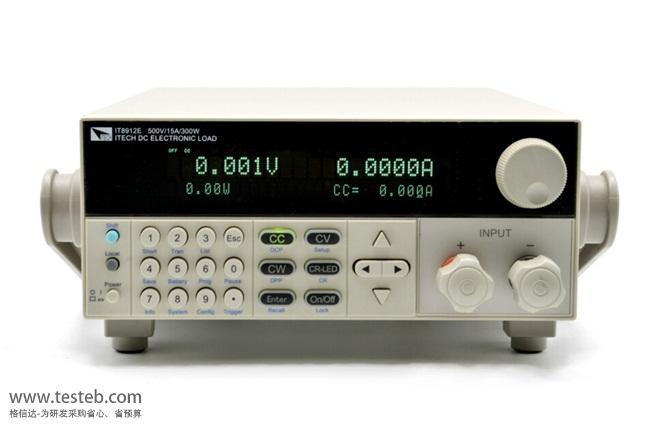

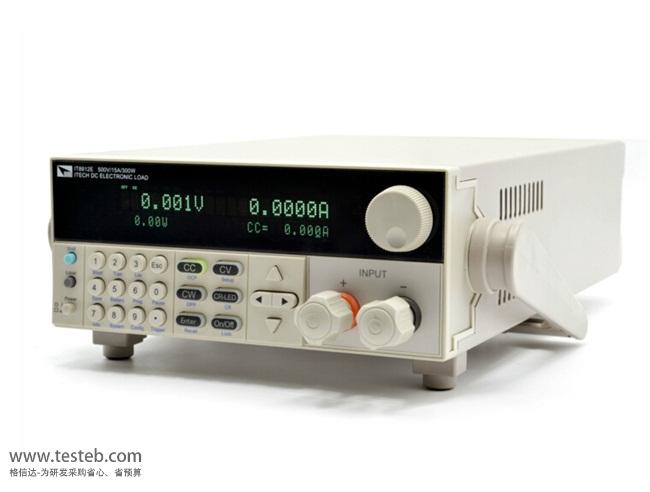

IT8912E 直流電子負載圖片
艾德克斯ITECH IT8912E可編程電子負載儀
艾德克斯電子負載IT8900系列獨創的CR-LED模式專用于LED驅動電源的測試，只需要設定LED驅動的工作電壓、電流及系數，即可測得LED驅動的真實輸出參數。CR-LED模式采用純硬件的電路設計，提高CR模式控制回路的速度和穩定性，從而解決LED驅動測試中電壓、電流抖動的問題。
IT8912E電子負載的CR-LED模式能夠通過硬件實現真實的模擬LED燈的特性，并提供完美的PWM-LED power driver測試方案，其I-PP-max量測功能可以測試LED恒流源。IT8912E直流電子負載的電壓、電流量測速率為50KHz，達到us級別的采樣速率，可以自動采集和比較一段時間內的電流最大值，工程師只需通過指令將最大電流值讀取到PC機，即可獲取啟動瞬間浪涌電流值，完成對LED恒流源設計指標的分析。
艾德克斯IT8912E電子負載可以應用于LED 恒流源廠商的研發、生產和品質分析階段，完成對LED恒流輸出參數（電壓/電流）以及啟動特性指標的分析。而對于帶調光特性的LED driver，無需另外的數字信號源，IT8912E輸出PWM脈沖波就可以做調光測試。
ITECH IT8912E led可編程電子負載儀規格參數
| it8912e負載儀額定輸入 | 電壓500V/ 15A，功率300W | ||||
| 定電流模式CC | 范圍 | 0-3A | 0-15A | ||
| 解析度 | 0.1mA | 1mA | |||
| 精確度 | 0.05%+0.1%FS | 0.05%+0.05%FS | |||
| 定電阻模式CR | 范圍 | 0.3-300Ω | 8-7.5KΩ | ||
| 解析度 | 16bit | ||||
| 精確度 | 0.2%+0.01S | 0.2%+0.001S | |||
| 定電壓模式CV | 范圍 | 0-500V | |||
| 解析度 | 10mV | ||||
| 精確度 | 0.05%+0.05%FS | ||||
| 定功率模式CW | 范圍 | 0-300W | |||
| 解析度 | 100mW | ||||
| 精確度 | ±（0.2%+0.2%FS） | ||||
| CR-LED | 量程 | Uo-L | |||
| 選項 | Uo | lo | coef | Rd | |
| 范圍 | 0~100V | 0~15A | 0.01~1 | 0.08~30Ω | |
| CR-LED模式 | 量程 | Uo-H | |||
| 選項 | Uo | Io | coef | Rd | |
| 范圍 | 0~500V | 0~15A | 0.01~1 | 1.8~1600Ω | |
| 動態模式 | T1＆T2 | 20uS~3600S /Res:1 uS | |||
| 精度 | 5 uS±100ppm | ||||
| 上升/下降斜率 *5 | 0.0001~0.3A/uS | 0.001~1.5A/uS | |||
| 最小上升時間 *6 | ≈10uS | ≈10uS | |||
| PWM調光輸出 | 輸出電壓 | 10V | |||
| 頻率范圍 | 20Hz~2KHz | ||||
| 占空比 | 10%~100% | ||||
| 電壓量測 | 范圍 | 0-500V | |||
| 解析度 | 10mV | ||||
| 精確度 | ±(0.025%+0.025%FS) | ||||
| 電流量測 | 范圍 | 0-3A | 0-15A | ||
| 解析度 | 0.01mA | 0.1mA | |||
| 精確度 | ±(0.05%+0.05%FS) | ||||
| 功率量測 | 范圍 | 300W | |||
| 解析度 | 10mW | ||||
| 精確度 | ±(0.2%+0.2%FS) | ||||
| 過功率保護 | - | ≈310W | |||
| 過電流保護 | - | ≈3.3A/16.5A | |||
| 過電壓保護 | - | ≈530V | |||
| 過溫度保護 | - | ≈85℃ | |||
| 短路測試 | 短路電流 | ≈3.3/16.5A | |||
| 內阻 | ≈240mΩ | ||||
| 輸入端子阻抗 | - | 500KΩ | |||
it8912e說明書http://www.testeb.com/download/201605/ITECH_IT8912E.pdf
IT8900 LED測試電子負載儀配件
標配：IT8912E負載儀主機，AC電源線，用戶手冊光盤，USB通訊電纜
選件：IT-E301/30A紅黑測試線 200cm x2
