杭州美國Megger PSI-700 電能質量分析儀價格與型號參數
- 型號 類型 PSI-700電能質量分析儀
- 制造商 品牌 美國Megger
- PDF規格說明書
-
功能參數簡介：PSI-700用來確定相序，指示相位連續性，也能探測和辨別一個開相、確定三相帶電電路的相位旋轉序列，使用簡單，只需要把導線連接到系統上，一個燈就會立即顯示是ABC順時針旋轉或者是CBA逆時針旋轉。

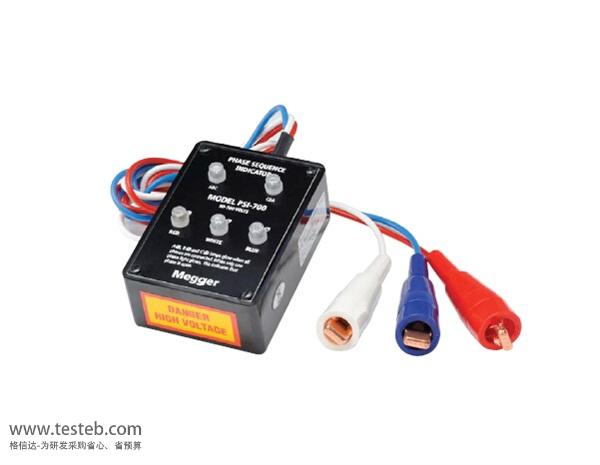

PSI-700 電能質量分析儀圖片

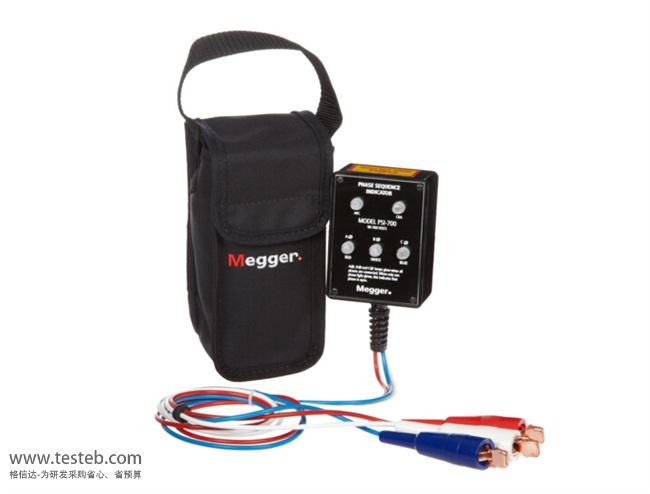

美國MEGGER相位計PSI-700相序指示器
Megger PSI-700相位計特點
可確定相序或者確定三相帶電電路的相位旋轉序列、
也能探測和辨別一個開相
PSI 700相序表指示相位連續性
在連續性測試中證明有錯誤相位，儀器就會指示出來
提供很重的14mm絕緣導線，導線上帶有的牙嵌式接頭也是有絕緣保護，使非常安全
氖燈指示器使指示快速和正確
美國Megger PSI-700相序表參數
| 電壓 | 90~700V, 3ø, 50/60 Hz |
| 指示燈 |
儀器上有五個燈，其指示的功能如下： 一個燈指示 ABC 順時針旋轉、一個燈指示 CBA 逆時針旋轉 剩下的三個燈指示識別A相、 B相和C相 |
| 導線 | 帶有絕緣夾子的 101.6cm長的帶色導線 |
| 構造 |
PSI-700沒有可動部分，電池或者接線柱，而且也不需要電源 儀器被安裝在一個牢固的，絕緣的盒體中，很方便用手拿著使用 |
| 尺寸重量 | 107H x 71W x 41D mm，272 g |
MEGGER PSI-700相序表使用簡單，只需要把導線連接到系統上，一個燈就會立即顯示是ABC順時針旋轉或者是CBA逆時針旋轉。三個燈亮的話就是指示三相上的電壓都存在。如果只有一相是斷開的，就會在斷開那相上的燈就會亮起來，指示這相是斷開的。
PSI-700相位計測試步驟
連續性：分別把紅、黃、藍三色導線和A、B、C三相相連接，如果連續性是完整的，PSI 700三個氖管燈就會亮起來；如果不完整，只有錯誤的相位上的燈才會亮。
相位旋轉序列：在進行連續性測試，證明沒有錯誤相位后，任意的兩個燈都亮，這是指示正確的A-B-C旋轉或者錯誤A-C-B旋轉。如果需要，可以重新連接直到獲得A-B-C旋轉。
