呼和浩特國產工廠品牌 CA-YD-159 振動傳感器價格與型號參數
- 型號 類型 CA-YD-159振動傳感器
- 制造商 品牌 國產工廠品牌
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：工業監測型CA-YD-系列IEPE壓電加速度傳感器CA-YD-159采用壓電陶瓷敏感材料，頻率響應0.1Hz~ 500Hz，測量范圍1g，靈敏度高達10V/g，10V輸出信號，激光焊接密封，隔離結構，抗干擾能力強，工作溫度范圍-20～+80℃。

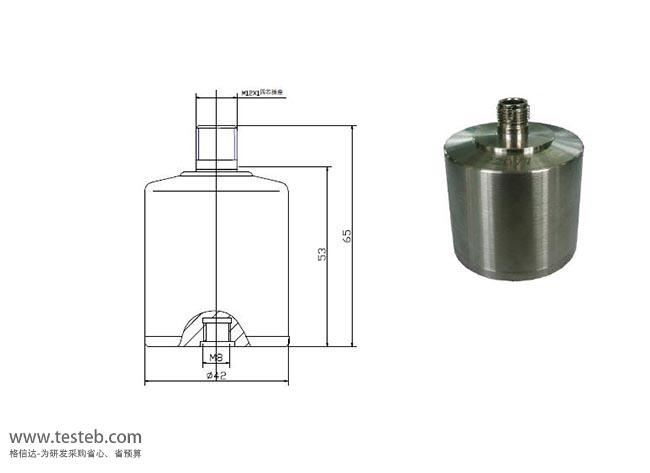

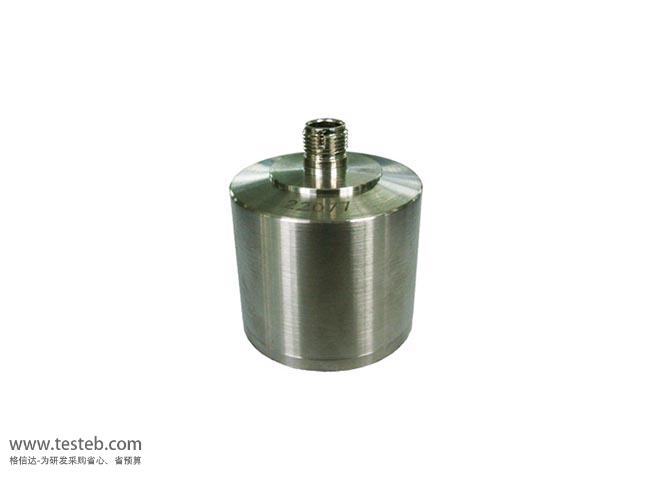

CA-YD-159 振動傳感器圖片
CA-YD-159超低頻振動傳感器0.1Hz頻率靈敏度
格信達提供進口及國產傳感器（溫度、振動傳感器、加速度、位移）、信號調理器、動靜態信號采集與分析系統、模態分析及振動沖擊激勵與測試儀器等產品，應用于航空航天、國防、科技院校、基礎工程建設等眾多領域。
壓電陶瓷傳感器主要用于加速度、壓力和振動等各種物理量及其變化的測量，成為各種控制系統和檢測儀表的關鍵部件而得到廣泛應用。壓電陶瓷加速度傳感器是一種常用的加速度計，它具有體積小、結構簡單、重量輕、使用壽命長等優點，在飛機、汽車、船舶、橋梁和建筑的振動和沖擊測量中普遍使用，特別是航空和宇航領域，壓電陶瓷加速度傳感器更具有其獨特的地位。工業監測IEPE型CA-YD-159壓電式加速度傳感器由國內最大的加速度、速度、力、壓力、位移傳感器廠商研發生產，響應頻率低至0.1Hz，靈敏度高達10V/g，測量范圍1g，沖擊極限500g，隔離結構，抗干擾能力強。
CA-YD-159超低頻振動加速度傳感器規格參數
| 敏感材料 | 壓電陶瓷 |
| 頻率響應（±5%） | 0.1Hz ～ 500 Hz |
| 測量范圍（峰值） | ±1g，分辨率0.00002g |
| 靈敏度（20±5℃） | 10000mV/g |
| 最大橫向靈敏度 | ≤5％ |
| 沖擊極限（峰值） | 500g |
| 最大輸出信號（峰值） | ≤10V |
| 輸出阻抗 | ＜100 Ω |
| 濾波器特性 | ≥12dB/OCT |

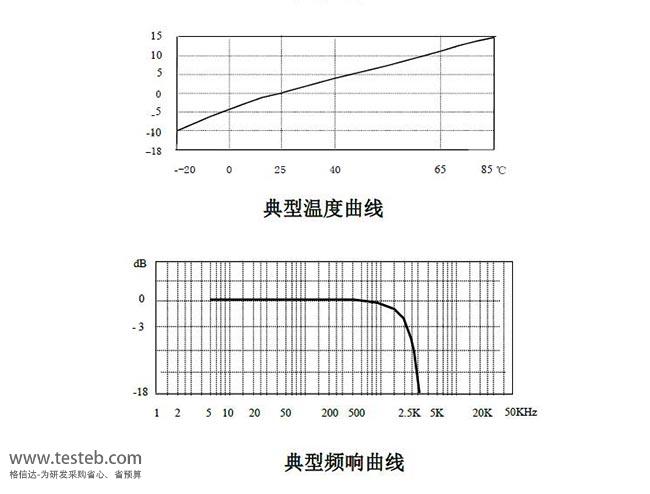

| 溫度響應 | 見溫度曲線 |
| 輸出方式 | 四芯插座：1.電源正極、2.電源負極、3.接地、4.信號輸出 |
| 工作溫度范圍 | -20～+80 ℃ |
| 供電電源 | 電壓±15 VDC，電流2~10mA |
| 直流偏置電壓 | 0 ± 30 mV |
| 基座隔離 | ＞108Ω |
| 安裝 | M8 |
| 結構設計 | 剪切 |
| 殼體材料 | 不銹鋼 |
| 密封性 | 激光焊接 |
| 重量 | 600 g |
| 配套件 | 傳感器合格證 標定參數、頻響曲線、M8螺栓 |
159低頻振動傳感器規格說明書http://www.testeb.com/download/201707/CA-YD-159.pdf
工業監測IEPE型低頻振動傳感器選型表
| 型號CA-YD- | 靈敏度±5% | 頻率響應 | 量程 | 抗沖擊 | 工作溫度 | 重量 | 尺寸 | 安裝 |
| 159超低頻振動傳感器 | 10000 mV/g | 0.1-0.5k Hz(±10%) | 1g | 500g | -20 - +80℃ | 250G | Φ38×60 mm | M8 |
| 168A | 50 mV/g | 1-10k Hz(±10%) | 100g | 5000g | -40 - +120℃ | 35G | Φ16×36 mm | M5 |
| 183 | 2.5 mV/g | 1-6k Hz(±10%) | 200g | 1000g | -40 - +120℃ | 165G | —— | 2-M6 |
| 185TNC | 50 mV/g | 0.5-5k Hz(±10%) | 100g | 1000g | -40 - +120℃ | 35G | Φ18×25 mm | M5 |
| 186G | 100 mV/g | 0.5-5k Hz(±10%) | 50g | 2000g | -40 - +120℃ | 53G | Φ22×44 mm | M5 |
| 187 | 100 mV/g | 0.4-12k Hz(±10%) | 50g | 2000g | -40 - +120℃ | 110G | Φ22×52 mm | 1/4-28 |
| 187C振動加速度傳感器 | 100 mV/g | 1-5k Hz(±10%) | 50g | 3000g | -40 - +120℃ | 110G | 22×22×53 mm | M6 |
| 188G | 500 mV/g | 0.2-2.5k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 90G | Φ30×50 mm | M6 |
| 188C | 500 mV/g | 0.5-5k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 130G | 52×23×25 mm | Φ6 |
| 188GF本安防爆傳感器 | 500 mV/g | 0.2-3k Hz(±10%) | 10g | 1000g | -40 - +120℃ | 90G | Φ30×60 mm | 1/4-28 |
