惠州日置HIOKI LR8432-30 數據采集器價格與型號參數
- 型號 類型 LR8432-30數據采集器
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日置LR8432-30數據采集儀最適用于隔熱性能的評估，溫度變化的原因分析，具有10通道輸入端，每通道最高10ms采樣率，使用熱流傳感器測量熱量和熱流情況，也能測量曲面和極小元件的熱流，應用于汽車零件、空調及農業大棚溫熱評估、熱能熱電研發相關領域。

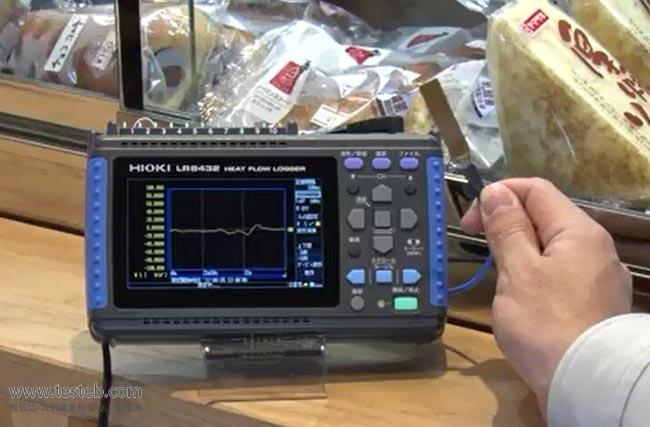

LR8432-30 數據采集器圖片

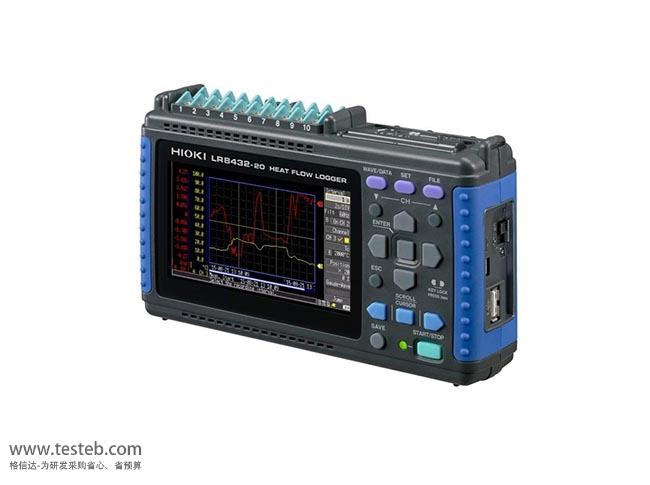

日置HIOKI LR8432-30熱流數據采集儀
日本日置HIOKI LR8432-30熱流采集儀所有10通道均可達到10ms的高速采樣，具有10mV f.s.有高靈敏度，微量熱流也能測量，能準確/可靠地測量溫度變化的狹小處和高隔熱材料之間的隔熱評估。寬液晶屏QVGA-TFT液晶同時顯示熱流和溫度量規，高亮度清晰顯示，熱流動可視化、可掌握。日置LR8432采集儀使用熱流傳感器測量熱量和熱流情況，U盤記錄測量數據，輕松傳輸至PC，長時間記錄時使用可靠性更高的CF卡記錄。
HIOKI LR8432-30熱流數據采集儀規格參數
|
熱測量 特化功能 |
■簡單的縮放設置：直接輸入熱流傳感器的敏感度 ■運算：便于熱流測量的波形運算（單純平均、移動平均、累積、熱貫流率），根據數值運算的累積等 |
| 模擬輸入 |
[通道數] 模擬10ch掃頻絕緣輸入（2極M3螺絲固定端子板） [電壓測量范圍] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV [熱電偶測量范圍] -200℃ ～1800℃ (根據所用傳感器不同而不同), 熱電偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃ [熱電阻]無[濕度]功能 [最大輸入電壓] DC 60 V [通道間最大電壓][對地最大額定電壓] AC 30 Vrms, DC 60 V (外加在輸入通道-外殼間, 各通道之間也不會損壞的上限電壓) |
| 脈沖輸入 |
[通道數]脈沖輸入4ch（脈沖輸入專用連接器，和主機共地） [脈沖累積] 0～1000M (count) (無電壓a接點, 開路集電極或電壓輸入), 最高分辨率1 (count) [轉數變化] 0～5000/n (轉/秒), 分辨率 1/n (轉/秒) ※n按照每1轉的脈沖數1～1000 [最大輸入電壓] DC 0～10 V [通道間最大電壓][對地最大額定電壓]非絕緣 |
| 記錄間隔 | 10ms～1小時，19種設置（每個記錄間隔都會高速掃描所有輸入通道） |
| 數據濾波器 | OFF/50Hz/60Hz (自動設置截斷頻率) |
| 存儲容量 | 內存3.5MW，CF卡/U盤（僅保證HIOKI原裝CF卡的正常操作） |
| 外部接口 |
U盤：USB2.0系列迷你B×1，功能：通過計算機控制，將CF卡內的數據傳輸至計算機中（U盤內的數據不能通過USB通訊傳輸至計算機中） 可復制CF卡/U盤的存儲驅動器 |
| 顯示屏 | 4.3英寸WQVGA-TFT彩色液晶（480 × 272點） |
| 功能 | 實時保存至CF卡/U盤中，數值運算等 |
| 電源 |
[AC適配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC適配器），最大10VA（僅限主機） [電池組]9780/連續使用時間：2.5h（25℃參考值），最大3VA [外部電源]DC10~16V，最大10VA（連接線請咨詢，配線3m以下） |
| 體積及重量 | 176W × 101H × 41Dmm, 550g（未安裝電池組9780時） |
| 標配附件 | LR8432采集儀主機、測量指南×1，CD-R（數據采集應用軟件 Logger Utility，使用說明書PDF）×1，USB連接線×1，AC適配器Z1005×1 |
|
選配件及 熱流傳感器 |
9830 CF卡2G，9780電池組，9641連接線用于脈沖輸入， 9810 K型熱電偶-180～200℃線長5米、線徑0.32mm、5根/包，9811 T型熱電偶，9812軟包、9782攜帶箱 用于熱流測量A（測量小零件或配管的曲面熱流傳感器，防水IP06、IP07）： 線長1.5米——Z2012短頭、Z2013中等長度測量部、Z2014測頭長 線長5m ——Z2015、Z2016、Z2017 Z5008 熱傳導性雙面膠，為準確測量而備的粘著膠，共20張，Z2012～Z2017 用 用于熱流測量B： MF-180 熱流傳感器，用于保濕保冷效果的診斷，材料隔熱性的評估； MF-180M防水熱流傳感器，用于測量地下的熱流量分布，當于IPX6 YG6111粘著劑200g，MF-180，MF-180M 用 |
日置LR8432記錄儀規格說明書文檔http://www.testeb.com/download/201803/HIOKI_LR8432-30.pdf
LR8432-30熱流采集器應用
了解汽車元件的發熱、吸熱，明確溫度的上升理由，做出最合理的隔熱、放熱設計
建筑住宅設備的隔熱性能評估，比較評估建材的隔熱性，可做出高效率的選擇
調查人體熱量的影響，測量人體熱流，了解研發中衣物的材料和質地的導熱效率
了解農業、土木的溫度變化，可用于受室外溫度變化的房屋的室溫管理及先行預測
通過定期診斷使用中的隔熱材料的熱流，掌握隔熱性能每年劣化的程度
測量家電節能效率，即便有多個發熱部分也可分別測量，能夠?qū)鞣N家電熱源測量
