江門泰克Tektronix MSO2012B 數字示波器價格與型號參數
- 型號 類型 MSO2012B數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：TEK示波器泰克MSO2012B具有2各模擬通道和16個數字通道，100MHz測試帶寬及1GS/s采樣率，帶亮度等級的數字熒光顯示器通過對發生更加頻繁的信號區域進行加亮，顯示信號活動的歷史記錄，形象顯示出異常發生的頻率。

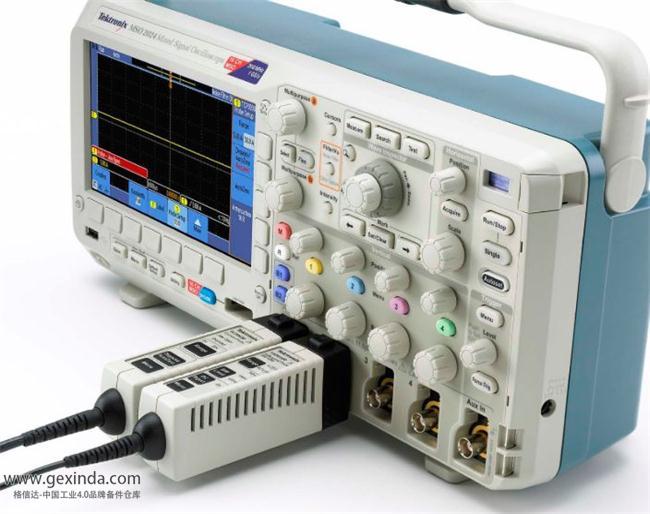

MSO2012B 數字示波器圖片
泰克示波器MSO2012B混合信號示波器100m測試帶寬
美國泰克MSO2012B數字熒光示波器具有5000 wfm/s的波形捕獲速率，可以迅速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。Tektronixs示波器MSO2000B / DPO2000B系列混合信號示波器提供了一套完整的觸發功能，包括矮脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間/保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件從觸發特定數據包內容到自動以多種數據格式解碼。
Tektronix泰克MSO2000B/DPO2000B示波器型號規格參數
| 型號 |
MSO2002B DPO2002B |
MSO2004B DPO2004B |
MSO2012B示波器 DPO2012B |
MSO2014B DPO2014B |
MSO2022B DPO2022B |
MSO2024B DPO2024B |
| 模擬通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 上升時間 | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 2.1 ns | 2.1 ns |
| 采樣率 | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| 記錄長度 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 |
| 數字通道 | MSO 型號 在相應的DPO 型號上增加了16 個數字通道 | |||||
泰克示波器規格說明書 http://www.testeb.com/download/201509/MSO2000B_DPO2000B_Datasheet.pdf
泰克MSO/DPO2000B 系列訂貨信息
DPO2002B 70 MHz，1 GS/s，1 M 記錄長度，2 通道數字熒光示波器
DPO2004B 70 MHz，1 GS/s，1 M 記錄長度，4 通道數字熒光示波器
DPO2012B 100 MHz，1 GS/s，1 M 記錄長度，2 通道數字熒光示波器
DPO2014B 100 MHz，1 GS/s，1 M 記錄長度，4 通道數字熒光示波器
DPO2022B 200 MHz，1GS/s，1 M 記錄長度，2 通道數字熒光示波器
DPO2024B 200 MHz，1 GS/s，1 M 記錄長度，4 通道數字熒光示波器
MSO2002B 70 MHz，1 GS/s，1 M 記錄長度，2+16 通道混合信號示波器
MSO2004B 70 MHz，1 GS/s，1M 記錄長度，4+16 通道混合信號示波器
MSO2012B 100 MHz，1 GS/s，1M 記錄長度，2+16 通道混合信號示波器
MSO2014B 100 MHz，1GS/s，1M 記錄長度，4+16 通道混合信號示波器
MSO2022B 200 MHz，1 GS/s，1M 記錄長度，2+16 通道混合信號示波器
MSO2024B 200 MHz，1 GS/s，1 M 記錄長度，4+16 通道混合信號示波器
標配探頭附件
TPP0200 200 MHz，10x 無源探頭，每個模擬通道一個，用于 100 和 200 MHz 型號
TPP0100 100 MHz，10x 無源探頭，每個模擬通道一個，用于 70 MHz 型號
P6316（僅限 MSO 型號） 16 通道邏輯探頭和附件套件（每臺儀器一套）
