江門德國Wickon Q10 爐溫跟蹤儀價格與型號參數

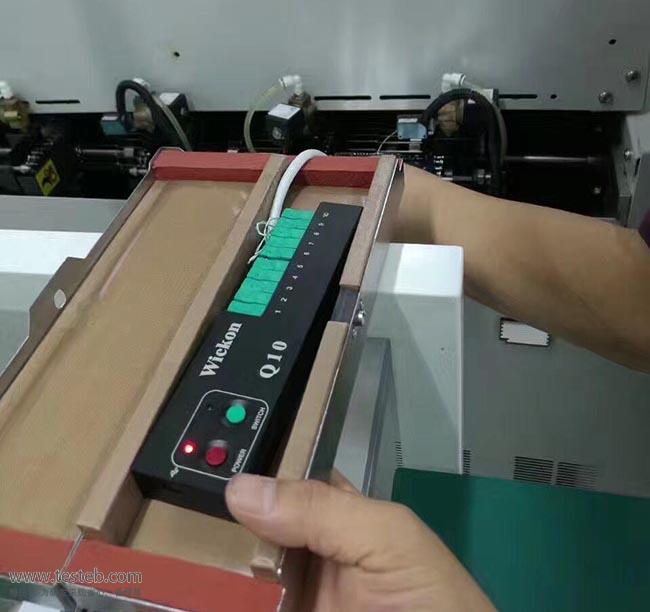

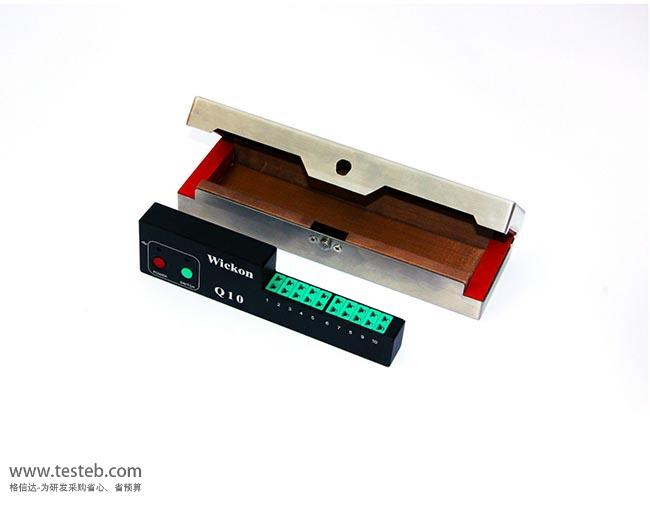

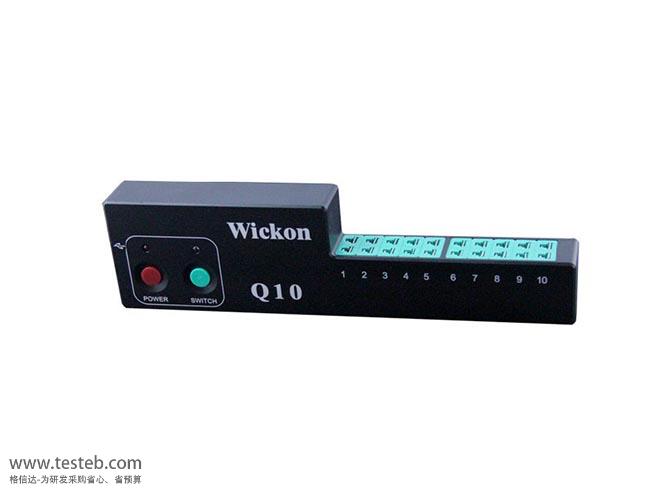

Q10 爐溫跟蹤儀圖片
德國Wickon Q10爐溫儀SMT溫度曲線測試儀
Wickon Q10爐溫跟蹤儀適用于SMT測溫以及回流焊、波峰焊、紅外加熱爐溫度曲線測試，可連接10個通道熱電偶，可連續存儲24組曲線再一次性下載讀取分析，強大的Insight軟件具備波動過程測量、溫度曲線預測以及SPC計算功能。Q10爐溫儀功耗低，采用鋰電池供電，連續使用長達168小時以上，超長待機365，USB自動充電，高穩定性，相當長的使用壽命。采用FLASH存儲芯片，任何意外均不會丟失數據。嚴謹?shù)墓に囍圃旒靶Ｕ?wù)，每一款德國WICKON爐溫儀隨附計量檢測報告證書，保證每臺儀器準確、可靠。
德國Wickon爐溫測試儀Q系列還備有快速烘爐設置，可幫助您更高效地轉入無鉛過程。每當引進一種新產品或焊膏時都需要對回流爐設定加以優化——這往往是—個耗時費力的過程。采用Wickon的快速烘爐設置ROS通過計算烘爐、產品和目標溫度曲線的任意組合的最佳烘爐設定可使這一過程自動進行。Q10爐溫儀ROS功能可在數秒內完成有經驗的工藝工程師需要數小時才能完成的工作。
美國KIC爐溫儀與德國Wickon爐溫跟蹤儀比較
| 項目 | 美國KIC爐溫儀 | 德國Wickon爐溫儀 | 比較說明 |
| 通道數 |
9通道型號 （KIC2000/9） |
10通道型號 （Q10） |
KIC爐溫儀須有一個通道是空氣開關，實際只有8組曲線 Wickon爐溫測試儀則實際測得10組溫度曲線 |
| 存儲 | 不能存儲 | 24組曲線 |
KIC每次測溫前必須先連接電腦設置，測試完成后，須立即連接電腦讀取數據，不能存儲 Wickon可存儲24組曲線，每次可直接開機測試，然后再一起下載讀取數據，會按照測試時間自動分類并分析 |
|
溫度范圍/ 分辨率/ 精度 |
-150~1050 ℃ 0.3~0.1℃ ±1.2℃ |
-200~1370 ℃ 0.01℃ ±0.5℃ |
Wickon比KIC性能更好 |
| 啟動模式 | 空氣啟動 | 3種啟動模式 |
KIC只有空氣啟動，每次測試前必須連接電腦設置起始溫度 Wickon有三種啟動模式，可以直接開機啟動，更加便利和快速測試，也可以設置空氣溫度啟動、測試時長啟動 |
| 采樣間隔 | 0.02~10次/S | 0.05~86400S | Wickon采樣間隔可選性更多，便于客戶根據工藝要求設置 |
| 工作溫度 | 0~150℃ | 0~150℃ |
KIC內部溫度超過70℃時不能正常測量，且不能讀取曲線 Wickon內部溫度超過75℃時儀器停止記錄，超過85℃自動斷電保護，但是連接電腦后，之前記錄的溫度曲線一樣可以 讀取出來并進行分析 |
| 電池 | 9V電池 | 可充電鋰電池 |
KIC使用9V電池，一般一周左右就要更換電池 Wickon采用低功耗CPU，365天無需刻意充電，只要正常的連接電腦，自動補充電量，三分鐘左右就充滿電 |
| 隔熱箱 | 黃色隔熱棉 | 金屬加隔熱纖維 | Wickon隔熱效果更好，金屬更耐用 |
| 軟件功能 |
標準分析 無更新 |
多種分析功能并一直添加 持續更新 |
KIC軟件多年時間一直沒有更新，且沒有兩點間斜率等功能 Wickon軟件具有兩點間斜率、溫度線標注，裁剪溫度曲線等功能，并一直在添加功能，軟件持續免費更新 |
威康Wickon Q系列爐溫儀技術參數
| 測溫范圍 | -150℃~1370℃，分辨率0.1℃ |
| 測量精度 | ±0.5℃，全量程 |
| 通道數 | 7、10通道（Q10爐溫儀）、12、15、24、32通道，K型熱電偶 |
| 采樣頻率 | 0.05秒~60分鐘 |
| 應用 | SMT電子加工，回流焊、波峰焊、紅外加熱爐 |
| 工作溫度 | 軍工級芯片，儀器內部有效耐溫高達105℃ |
| 存儲器 | 4,000,000.00點，真正采用FLASH芯片，在任何意外斷電情況均能自動保存數據，防止意外丟失 |
| 電池 | 可充電鋰電池，無須刻意充電，自動補充電量，真正實現365天無需充電 |
| 工作電壓 | 3.7V～4.2VDC |
| 啟動方式 | 直接模式——開關按鍵、條件模式——空氣溫度啟動、測試時間長設置 |
| 語言版本 | 中文（簡、繁）、英文等 |
| 模擬功能 | 有 |
| 記錄器尺寸 | Q10爐溫跟蹤儀：L*W*H=176mm * 45mm * 20mm |
| 隔熱盒規格 | 根據加熱爐子的入口尺寸規格、溫度范圍、過爐時間而定 |
| 標準配置 |
Wickon包裝箱、 說明書、 隔熱箱、 Q10爐溫儀記錄器、高溫手套、 數據線、 Insight 軟件、K型熱電偶、出廠校驗報告 |
| 保修服務 |
保修期1年，其中包括軟件的免費更新。 在保修的同時，我們還提供年度維修和再校準（收費）和設備租賃 |
威康Wickon爐溫曲線測試儀使用步驟
1、設置：重置數據記錄器并將溫度測量探頭連接至產品
2、穿越過程：將記錄器放在隔熱箱中，使記錄器與產品一起穿越高溫爐以記錄幾百萬個溫度讀數
3、分析：用Insight軟件來確切了解爐內正在發生的情況，繪制溫度曲線
Wicok爐溫跟蹤儀型號系列一覽
A6L爐溫儀：以薄為基礎，厚度不超過12MM，應用于太陽能硅片或超低矮爐膛高溫爐
X系列爐溫儀：X4、WICKON X6、X8、X10，用于高溫行業，隔熱盒可以做得薄、小，使用輕巧、方便，同時降低成本
Q系列：Q7、Q10爐溫儀、Q15、Q24，SMT電子加工行業，精度高、穩定性好，為過程的深度分析提供詳盡溫度信息
