克拉瑪依安捷倫是德科技Keysight E36311A UPS電源/直流電源價格與型號參數
- 型號 類型 E36311AUPS電源/直流電源
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Keysight E36311A直流電源6V/5A和±25V/1A三路輸出，功率80W，具有出色的編程和回讀精度，低輸出紋波和噪聲，源和負載調整率可達0.01%，借助其低輸出紋波/噪聲特性和精確的電壓、電流測量能力，您可以充滿信心地進行測量，標配USB通信端口，可選GPIB接口。

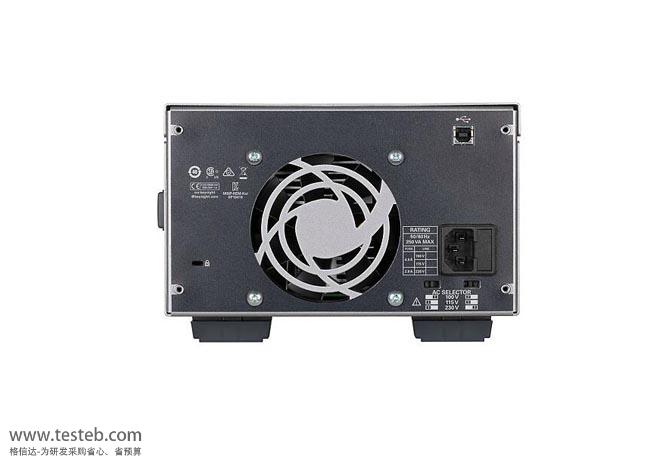

E36311A UPS電源/直流電源圖片

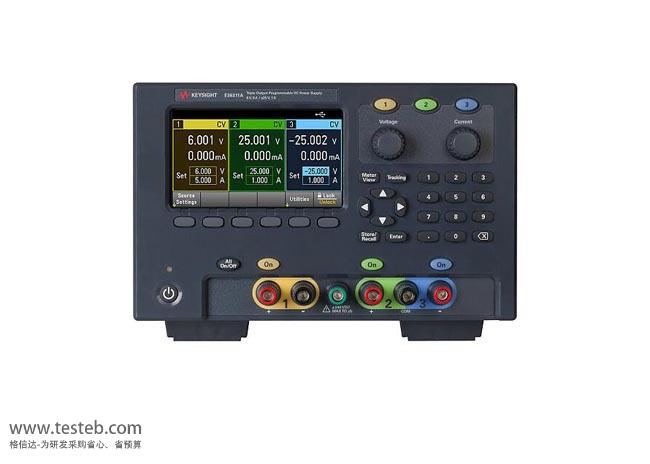

是德科技Keysight E36311A三路直流電源6V/5A可編程輸出
電源是工程師在工作臺上最重要的工具之一，從提供偏置電壓給 LED 供電，到為電路板供電。隨著技術的不斷演進，測試過程中使用的臺式直流電源也必須進行改進。Keysight是德科技E36300系列可編程臺式直流電源提供了具有突破性的電流測量精度，可以精確測量最低幾百uA的電流，以前所未有的0.25%+80uA的精度提供電流測量讀數。Keysight E36311A電源借助其低輸出紋波/噪聲特性和精確的電壓、電流測量能力，您可以充滿信心地進行測量， 并拓展您的測量新視野。
KEYSIGHR是德科技E36311A可編程線性直流電源特點
4.3英寸LCD彩色顯示屏，彩色通道顯示
獨立的電壓和電流調整旋鈕，所有通道可以單獨開關
LAN（LXI）、USB和GPIB（選件）接口及數字I/O端口
通道之間電氣隔離，前面板和后面板輸出端子
E36311A電源出色的編程和回讀精度，低輸出紋波和噪聲，出色的源和負載調整率0.01%
快速瞬態響應時間<50us
80uA的小電流測量能力
更低噪聲，自動串聯/并聯，2 線輸出或4線遠端感應能力
數據記錄、輸出序列、輸出列表、輸出耦合、跟蹤、觸發，過壓、過流和過溫保護

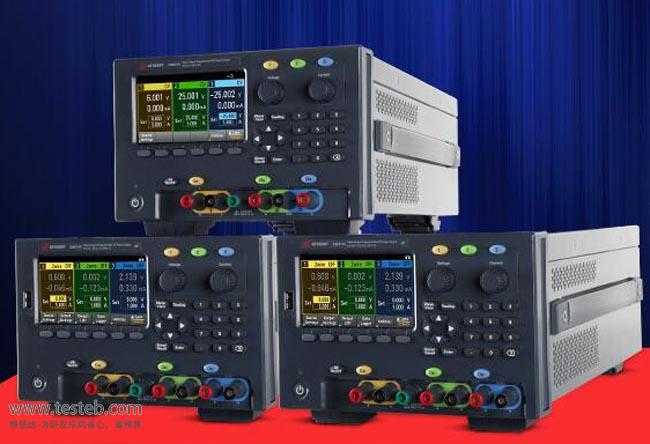

是德科技Keysight E36300可編程直流電源規格參數
| 型號 | E3631A三路直流電源 | E36311A電源 | E36312A可編程電源 | E36313A直流電源 | ||||||||
| 顯示屏 | 熒光顯示屏 | 4.3 英寸 LCD 彩色顯示屏 | ||||||||||
| 特性 | 標配GPIB、RS-232接口 |
顏色編碼通道、獨立的電壓和電流旋鈕、USB 通信端口 [E36312AE36313A]：標配LAN（LXI）、可選GPIB |
||||||||||
| 功率輸出 | 80W | 80W | 80W | 160W | ||||||||
| 額定直流輸出 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| 0~6 V | 25 V | 0~-25 V | 0~6 V | +25 V | 0~-25 V | 0~6 V | 0~25 V | 0~25 V | 0~6 V | 0~25 V | 0~25 V | |
| 0~5 A | 1 A | 1 A | 0~5 A | 0~1 A | 0~1 A | 0~5 A | 0~1 A | 0~1 A | 0~10 A | 0~2 A | 0~2 A | |
| 串聯電壓 | 不適用 | 50 V | 50 V | |||||||||
| 并聯電流 | 不適用 | 2A | 4A | |||||||||
| 負載調整率 ±（輸出的 % + 偏置） | ||||||||||||
| 電壓 |
< 0.01% + 2 mV |
< 0.01% +2 mV | < 0.01% +2 mV | < 0.01% +4 mV | ||||||||
| 電流 |
< 0.01% + 250 uA |
< 0.01% +250 uA | < 0.01% +250 uA | < 0.01% +500 uA | ||||||||
| 電源調整率 ±（輸出的 % + 偏置） | ||||||||||||
| 電壓 |
< 0.01% + 1 mV |
< 0.01% +1 mV | < 0.01% +1 mV | < 0.01% +1 mV | ||||||||
| 電流 |
< 0.01% + 250 uA |
< 0.01% +250 uA | < 0.01% +250 uA | < 0.01% +500 uA | ||||||||
| 輸出紋波和噪聲（20 Hz~20 MHz） | ||||||||||||
| 常模電壓 |
< 350 uVrms/ 2 mVpp |
< 350 uVrms/ 2 mVpp |
< 350 uVrms/ 2 mVpp |
< 350 /2 |
< 1 mVrms/ 5 mVpp |
|||||||
| 編程精度 ±（輸出的 % + 偏置） | ||||||||||||
| 電壓 |
0.15% + 5 mV |
0.05% + 20 mV |
0.1% + 5 mV |
0.05% +20 mV |
0.03% +2 mV |
0.03% +5 mV |
0.03% +3 mV |
0.03% +5 mV | ||||
| 電流 |
0.2% + 10 mA |
0.15% + 4 mA |
0.1% + 10 mA |
0.1% +4 mA |
0.04% +3 mA |
0.04% +2 mA |
0.05% +4 mA |
0.04% +3 mA | ||||
| 負載瞬態恢復時間 | ||||||||||||
| 電壓穩定頻段 | 15 mV | 15 mV | 15 mV | 30 mV | 15 mV | |||||||
| 時間 | < 50 uS | < 50 uS | ||||||||||
E3631A與E363XXA電源對比http://www.testeb.com/download/201903/Keysight_E36311A_E3631_cont.pdf
E36300系列電源技術說明書http://www.testeb.com/download/201903/Keysight_E36313A_E36300.pdf
電源測試應用指南http://www.testeb.com/download/201903/Keysight_E36300_guide.pdf
Keysight E36300系列電源訂貨信息
E36311A直流電源：三路輸出，6 V，5 A 和 ±25 V，1 A，80 W：USB
E36312A直流電源：三路輸出，6 V，5 A 和 2x 25 V，1 A，80 W：LAN、USB
E36313A直流電源：三路輸出，6 V，10 A 和 2x 25 V，2 A，160 W：LAN、USB
標配附件
交流電源線、連接器（E36311A—無、E36312A/13A有）
適配器套件 部件號E36312-89001
一個10 A，3.5mm陰頭 4引腳端接塊連接器
一個12 A，5 mm 陰頭 4引腳端接塊連接器
一個15 A，5 mm 陰頭 8引腳端接塊連接器
訂購選件：GPIB 模塊、BV0003B電源控制和自動化應用軟件
