蘭州恩瑞Erem 505C 元件引腳成形鉗價格與型號參數
- 型號 類型 505C元件引腳成形鉗
- 制造商 品牌 恩瑞Erem
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：EREM 505C鉗子用于IC和SMD元件的插入和拔取，可處理14-16針腳芯片，具有靜電防護功能，全長120mm，配有一把精細調節螺絲刀。

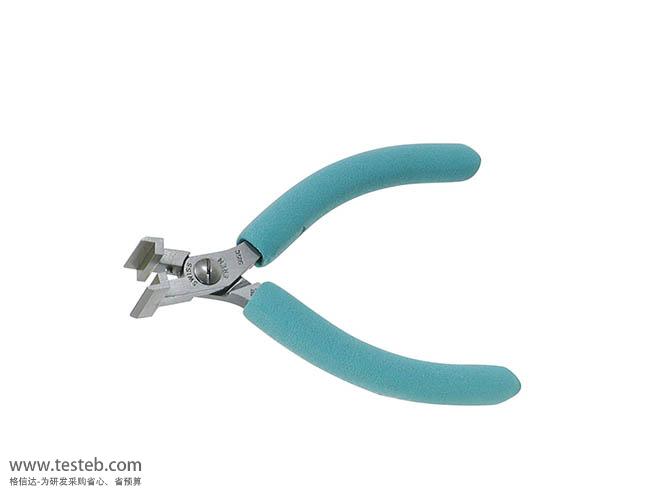

505C 元件引腳成形鉗圖片

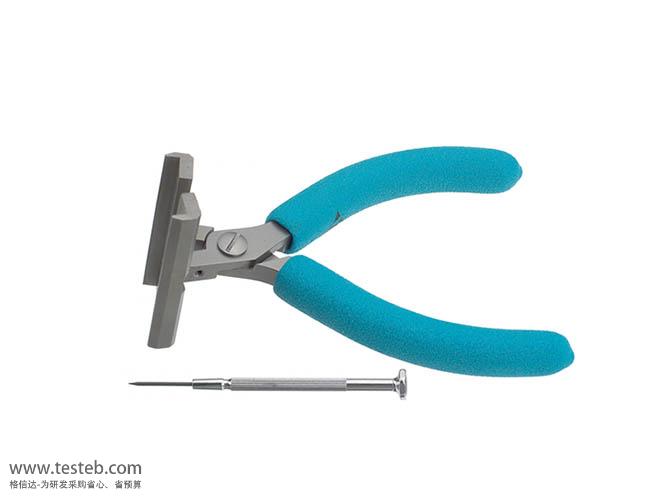

瑞士Erem 505C起拔鉗IC及SMD元件芯片插入和拔取

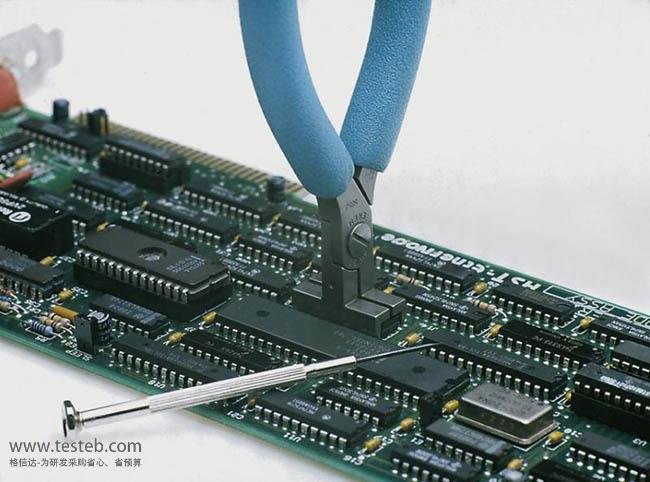

進口瑞士Erem 505C芯片夾鉗系列用于對IC及SMD元件的起拔操作，可以處理14針腳或28針腳芯片，寬度0.3寸和0.6寸。erem鉗子具有防靜電手柄，鉗口啞光表面，配套有一把用于精細調節的螺絲刀。
恩瑞Erem IC和SMD工具鉗
erem 505C芯片起拔鉗：用于插入拔取芯片，元件規格14-16針腳、寬度0.3”
505BGC IC夾鉗：用于插入拔取芯片，28針腳元件、寬度0.3”
505BG：用于插入拔取芯片，元件規格28針腳、寬度0.6”
808G校直鉗：校直DIL、IC引腳，最多可一次處理16個引腳
670EP剪鉗：高精度尖口鉗，平齊剪切SMD引腳，最小可處理0.25mm針腳，操作節距可小于0.05“
593AE剪鉗：高精度尖嘴鉗，齊平剪切，可直接在元件上剪切DIL引腳，實用返修工具，高密度板操作
進口瑞士元器件工具鉗子規格說明書http://www.testeb.com/download/201610/Erem_505C_808G.pdf
瑞士EREM元件成型鉗引腳折彎鉗型號規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 備注 |
| 554E成型鉗 | U形成型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑2mm | 無源元件連接區域，U形 |
| 554A折彎鉗 | U型鉗 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.5mm | 無源元件連接區域，U形，縱向成形 |
| 554TX | U型弧 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.2mm | 適用于固定組件，在一次操作中即可實現兩個彎頭的成形 |
| 50788 | U形 | 二極管、電阻、電容 | 距元件3mm，U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
| 50789Z | 90度成型鉗 | 二極管、電阻、電容 | 距元件2mm，外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
| 500103A | 90度成型鉗 | 集成元件和功率消耗晶體管 | 距元件3~12mm，引腳寬度最大15mm | 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度 |
| 500210E | 90度折彎 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm，引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
| 500104A | 90度折角 | T0126/T0218、T0220元件等 | 距元件3.8~15mm，中心引腳比邊緣長2.54mm | 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角 |
| 80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm，最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
| 809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳 |
| 505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳，元件寬度300mm | 505BGC：28mm、寬300mm，505BG：28mm、寬600mm |
| 808G | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm，防靜電 | 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳 |
| 670EP剪鉗 | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距 |
| 593AE | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳，高密度板的解決方案 |
| 530E引腳剪鉗 |
引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。 可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm |
|||
