蘭州固緯GWINSTEK CPT-100A 電壓探頭/高壓探頭價格與型號參數
- 型號 類型 CPT-100A電壓探頭/高壓探頭
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯GTP-100A探頭頻寬DC~100MHz，輸入電容在10~35pF之間的儀器都能使用，特別適用于20MHz~100MHz模擬或數字示波器，探棒前端有一個滑動開關，可以選擇X1，X10的衰減。

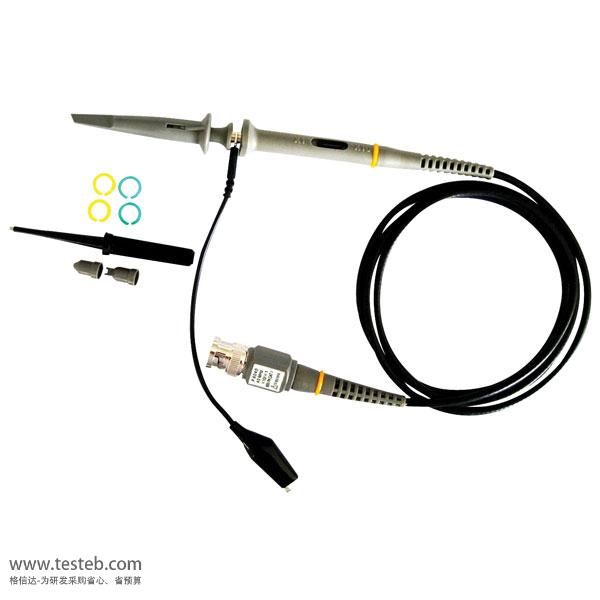

CPT-100A 電壓探頭/高壓探頭圖片
固緯示波器探頭GTP-100A無源探頭
固緯GPT-100A-4是一款無源高阻抗示波器探頭，專為具有1MΩ輸入阻抗和20pF輸入電容的儀器而設計。輸入電容在10~35pF之間的儀器都能使用。探棒前端有一個滑動開關，可以選擇X1，X10的衰減。
gwinstek固緯GPT-100A-4探頭規格DC~100MHz
| 規格 | 10:1 10x規格 | 1:1 |
| 帶寬 | DC~100MHz（±3db） | DC~6MHz（±3db） |
| 輸入電阻 | ~10MΩ | 1MΩ（示波器） |
| 輸入電容 | ~17pF | ~470pF |
| 衰減率 | 1/10 | 1/1 |
| 最大輸入電壓 | DC 500V CAT I，300V CAT II | DC 300V CAT I，150V CAT II |
| 附件 | 1.通道色環 2.探鉤 3.接地線 4.絕緣帽 5.IC帽 6.螺絲刀 7.彈簧接地環 | |
GPT-060A-4探頭X1/X10衰減示波器標準探頭DC~60MHz
| 規格 | 10:1 | 1:1 |
| 帶寬 | DC~60MHz（±3db） | DC~6MHz（±3db） |
| 輸入電阻 | ~10MΩ | 1MΩ（示波器） |
| 輸入電容 | ~30pF | ~200pF |
| 衰減率 | 1/10 | 1/1 |
| 最大輸入電壓 | ＜300Vpk | ＜150Vpk |
| 附件 | 1.絕緣帽 2.接地線 3.通道色環4.螺絲刀5.IC帽 | |
固緯示波器探頭GTP-250A-2無源高阻抗電壓探頭
| 規格 | 10:1 | 1:1 |
| 帶寬 | DC~250MHz（±3db） | DC~6MHz（±3db） |
| 輸入電阻 | ~10MΩ | 1MΩ（示波器） |
| 輸入電容 | ~17pF | ~470pF |
| 衰減率 | 1/10 | 1/1 |
| 最大輸入電壓 | DC 500V CAT I，300V CAT II | DC 300V CAT I，150V CAT II |
| 附件 | 1.通道色環 2.探鉤 3.接地線 4.絕緣帽 5.IC帽 6.螺絲刀 7.彈簧接地環 | |
與GTP-100A無源探頭相關的固緯示波器探頭訂購信息
GTP-020A-4探頭10:1、DC~20MHz，1:1、DC~6MHz，適用于固緯GOS-620/620FG系列模擬示波器。
GTP-060A-4探頭10:1、DC~60MHz，1:1 、DC~6MHz 適用于固緯GDS-1102-U，GOS-630FC，GOS-622G/635G/652G/653G/658G/6060/60316050/6051，GRS-6000A系列示波器。
GTP-070A-4探頭10:1 DC~70MHz，1:1 DC~6MHz 適用于固緯GDS-1072-U/GDS-1072A-U/GDS-1052A-U/GDS-2072A/2074A示波器。
GTP-100A-4探頭10:1 DC~100MHz，1:1 DC~6MHz 適用于GDS-1102-U/1102A-U，GOS-6103/6103C/6112示波器。
GTP-150A-2探頭10:1 DC~150MHz，1:1 DC~6MHz 適用于固緯GDS-1152A-U，GDS-2102A/2104A示波器。
GTP-250A-2探頭10:1 DC~250MHz，1:1 DC~6MHz 適用于GDS-2202/2204，GOS-6200，GDS-3000系列示波器。
GTP-350A-2探頭10:1 DC~350MHz，1:1 DC~6MHz 適用于固緯GDS-3000/GDS-2000A系列數字存儲示波器。
