蘭州普源RIGOL DG1022U 函數信號發生器價格與型號參數
- 型號 類型 DG1022U函數信號發生器
- 制造商 品牌 普源RIGOL
- PDF規格說明書
-
功能參數簡介：普源信號源DG1022U函數任意波形發生器采用直接數字頻率合成（DDS）技術設計，能夠產生精確、穩定、低失真的輸出信號，雙通道輸出，100 MSa/s采樣率，最高輸出頻率25MHz。

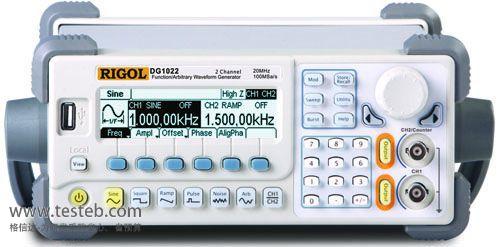

DG1022U 函數信號發生器圖片
普源DG1022U信號發生器25MHz任意波形發生器
普源DG1022U信號發生器特性
采用先進的DDS技術，雙通道輸出，100 MSa/s采樣率，14 bits垂直分辨率
DG1022U信號發生器輸出5 種標準波形，內置48 種任意波形
豐富的調制功能：AM、FM、PM、FSK，以及輸出線性/對數掃描和脈沖串波形
豐富的輸入輸出：波形輸出，同步信號輸出，外接調制源，外接基準10 MHz時鐘源，外觸發輸入
普源信號發生器獨特的通道耦合和通道復制功能
內置高精度、寬頻帶頻率計，可測量范圍：100 mHz ~ 200 MHz(單通道)
標準配置接口：USB Device，USB Host，支持U盤存儲
可與DS1000系列數字示波器無縫互連
北京普源DG1022U信號發生器性能參數
| 波形 | 正弦波，方波，鋸齒波，脈沖波，白噪聲等 | |
| 正弦波 | 1 μHz ～ 25 MHz | |
| 方波 | 1 μHz ～ 5 MHz | |
| 脈沖 | 500 μHz ～ 5 MHz | |
| 鋸齒波 | 1 μHz ～ 500 kHz | |
| 白噪聲 | 5 MHz帶寬 (-3 dB) | |
| 任意波 | 1 μHz ～ 5 MHz | |
| 分辨率 | 1 μHz | |
| 準確度 | 90天內±50 ppm 1年內±100 ppm 18°C - 28°C | |
| 溫度系數 | <5 ppm/°C | |
DG1022U任意波形發生器正弦頻譜純度 |
||
| 諧波失真 |
< 1 VPP > 1 VPP DC ～ 20 kHz-70 dBc-70 dBc 20 kHz ～ 100 kHz-70 dBc-60 dBc 100 kHz ～ 1 MHz-55 dBc-50 dBc 1 MHz ～ 10 MHz-45 dBc-40 dBc |
|
| 總諧波失真 | DC ～ 20 kHz0.06% | |
DG1022U任意發生器方波信號特性 |
||
| 上升/下降時間 | < 20 ns (10% ～ 90%) | |
| 過沖 | < 5% | |
| 占空比 | 1 μHz ～ 3 MHz | 20% ～ 80% |
| 3 MHz（不包含）～ 4 MHz | 40% ～ 60% | |
| 4 MHz（不包含）～ 5 MHz | 50% | |
| 不對稱性 (在50% 占空比下) | 周期的1% + 20 ns | |
| 抖動 | 6 ns + 周期的0.1% | |
普源信號發生器DG1022U脈沖信號特性 |
||
| 脈沖寬度 | 最大2000 s：最小20 ns，最小分辨率1 ns | |
| 過沖 | < 2% | |
| 抖動 | 6 ns + 周期的100 ppm | |
| 任意波特性 | 通道1 | 通道2 |
| 波形長度 | 4 kpts | 1 kpts |
| 垂直分辨率 | 14 bits (including sign) | 10 bits (including sign) |
| 采樣率 | 100 MSa/s | 100 MSa/s |
| 最小上升/下降時間 | 35 ns | 35 ns |
| 抖動 (RMS) | 6 ns + 30 ppm | 6 ns + 30 ppm |
| 非易失存儲（共10個） | 10個波形 | 10個波形 |
| 輸出特性 | 通道1 | 通道2 |
| 幅度 |
2 mVPP ～ 10 VPP（50 Ω） 4 mVPP ～ 20 VPP（高阻） |
2 mVPP ～ 3 VPP（50 Ω） 4 mVPP ～ 6 VPP（高阻） |
| 垂直分辨率(100 kHz) | 設置值的± 1% ± 1 mVPP | 設置值的± 1% ± 1 mVPP |
| 幅度平坦度 (相對100 kHz正弦波) |
<100 KHz 0.1 dB (± 1%) |
<100 KHz 0.1 dB (± 1%) |
| 100 KHz ～ 5 MHz 0.15 dB (± 1.5%) | 100 KHz ～ 5 MHz 0.15 dB (± 1.5%) | |
| 5 MHz ～ 20 MHz 0.3 dB (± 3.5%) | 5 MHz ～ 25 MHz 0.3 dB (± 3.5%) | |
| 直流偏移 | 通道1 | 通道2 |
| 范圍（峰值A(chǔ)C＋DC） |
±5 V （50 Ω） ±10 V （高阻） |
±1.5 V （50 Ω） ±3 V （高阻） |
| 偏移精度 |
偏移設置的± 2% 幅度的± 0.5%± 2 mV |
偏移設置的± 2% 幅度的± 0.5%± 2 mV |
普源DG1022頻率計指標 |
||
| 測量功能 | 頻率、周期、正/負脈沖寬度、占空比 | |
| 頻率范圍 | 單通道: 100mHz ~ 200MHz | |
| 頻率分辨率 | 6位/秒 | |
| 觸發方式 | 觸發電平可手動/自動調整 | |
| 觸發電平范圍：±3 V （0.1％~ 100％） | ||
| 分辯率：6 mV | ||
