蘭州泰克Tektronix TDS3012C 數字示波器價格與型號參數
- 型號 類型 TDS3012C數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：Tektronix TDS3012C數字熒光示波器型號具有100 MHz帶寬，2個模擬通道，具有專用的前面板控件和25個自動測量，可提供形象顯示快速變化信號所需的性能。

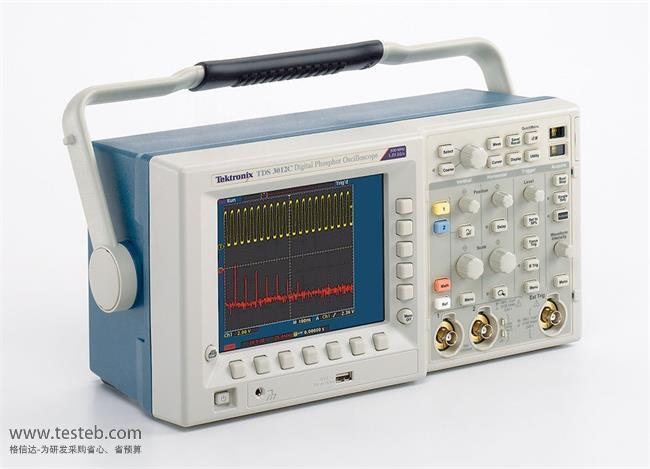

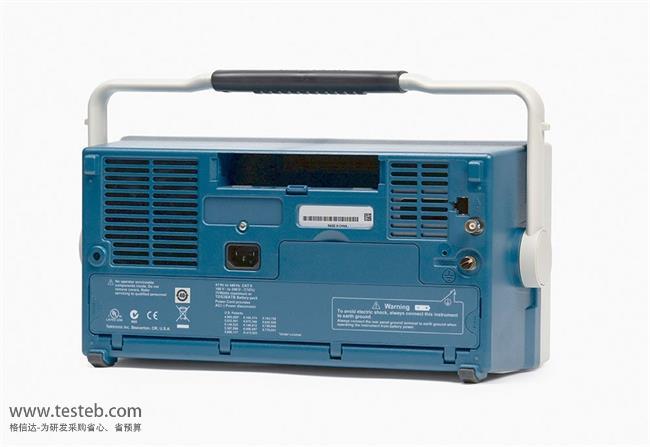

TDS3012C 數字示波器圖片
美國Tektronix泰克TDS3012C示波器100MHz帶寬數字示波器
泰克TDS3012C示波器數字實時采樣，以至少5倍的過采樣來準確地捕獲信號，利用欠幅脈沖、毛刺、上升/下降時間和建立時間/保持時間違例觸發器捕獲數字信號異常。Tektronix TDS3012C數字示波器以高波形捕獲率和灰階（intensity-graded）顯示屏快速捕獲和顯示毛刺和很少發生的事件。
Tektronix示波器TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C規格
| TDS3012C示波器 | TDS3014C | TDS3032C | TDS3034C示波器 | TDS3052C | TDS3054C | |
|---|---|---|---|---|---|---|
| 帶寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
|
計算得出的 上升時間 (典型值) |
3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
|
每條通道上的 采樣速率 |
1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 外部觸發輸入 | 所有型號均包括 | |||||
| 最大記錄長度 | 10 k 樣點 | |||||
| 垂直分辨率 | 9 位 | |||||
| 垂直靈敏度 | 1 MΩ：1 mV/div to 10 V/div； 50Ω：1 mV/div to 1 V/div | |||||
| 輸入耦合 | AC， DC， GND | |||||
| 輸入阻抗 | 并聯13 pF 或50Ω 端子時1 MΩ | |||||
| DC 增益精度 | +2% | |||||
| 最大輸入電壓 | 1 MΩ：150 VRMS， 峰值≤ 400 V；50Ω：5 VRMS， 峰值≤ 30 V | |||||
| 定位范圍 | + 5 div | |||||
| 帶寬極限 | 20 MHz | 20 MHz | 20 MHz， 150 MHz | 20 MHz， 150 MHz | 20 MHz， 150 MHz | 20 MHz， 150 MHz |
| 時基范圍 | 4 ns to 10 s | 4 ns to 10 s | 2 ns to 10 s | 2 ns to 10 s | 1 ns to 10 s | 1 ns to 10 s |
| 時基精度 | 在任意1 ms 時間間隔上± 20 ppm | |||||
| 美國泰克Tektronix示波器TDS3000C系列輸入/ 輸出接口 | ||||||
| 以太網端口 | RJ-45 連接器， 支持10Base-T LAN | |||||
| USB 端口 | 前面板USB 2.0 主機端口，支持USB 閃存 | |||||
| GPIB 端口 | 全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配) | |||||
| RS-232-C 端口 | DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量波特率最高38，400(TDS3GV 通信模塊選配) | |||||
| VGA 視頻端口 | DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配) | |||||
| 外部觸發輸入 | BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS | |||||
