蘭州泰克Tektronix TDS3014C 數字示波器價格與型號參數
- 型號 類型 TDS3014C數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：泰克示波器型號Tektronix TDS3014C數字熒光示波器共4通道、100MHz帶寬，具有1.25G采樣率，同時實現了3600 wfms/s 的連續波形捕獲速率和實時輝度等級，突出顯示信號活動的詳細歷史記錄，更方便了解所捕獲波形的特點。

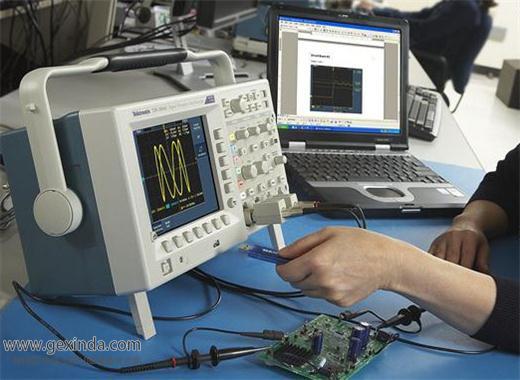

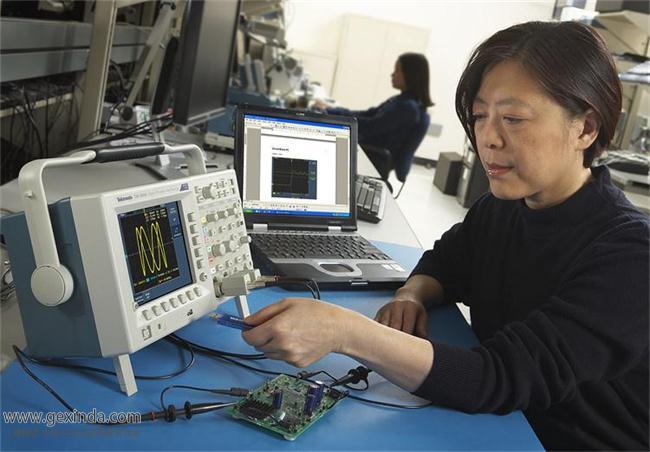

TDS3014C 數字示波器圖片
美國泰克示波器代理商tektronix tds3014c數字熒光示波器
TEK泰克數字熒光示波器TDS3000C系列型號TDS3014C示波器具有前面板USB 主控端口，方便存儲和傳輸測量數據，TekProbe® 接口支持有源探頭、差分高壓探頭和電流探頭，自動調整量程和單位。泰克TDS3000C熒光示波器所有通道上的實時取樣速率高達5 GS/s，可應用于數字設計和調試、視頻安裝和服務、電源設計、教學和培訓、電信模板測試、生產測試、常規平臺測試等，選配擇使用內部電池供電時不使用有線電源即可獲得高達3小時的工作時間。
Tektronix示波器TDS3012C TDS3014C數字熒光示波器規格
| 型號 | TDS3012C | TDS3014C示波器 | TDS3032C | TDS3034C示波器 | TDS3052C | TDS3054C |
|---|---|---|---|---|---|---|
| 帶寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 上升時間 | 3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
| 每通道采樣率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 外部觸發輸入 | 所有型號均包括 | |||||
| 最大記錄長度 | 10 k 樣點 | |||||
| 垂直分辨率 | 9 位 | |||||
| 垂直靈敏度 | 1 MΩ：1 mV/div to 10 V/div； 50Ω：1 mV/div to 1 V/div | |||||
| 輸入耦合 | AC, DC, GND | |||||
| 輸入阻抗 | 并聯13 pF 或50Ω 端子時1 MΩ | |||||
| DC增益精度 | +2% | |||||
| 最大輸入電壓 | 1 MΩ：150 VRMS, 峰值≤ 400 V；50Ω：5 VRMS, 峰值≤ 30 V | |||||
| 定位范圍 | + 5 div | |||||
| 帶寬極限 | 20 MHz | 20 MHz | 20 MHz, 150 MHz | 20 MHz, 150 MHz | 20 MHz, 150 MHz | 20 MHz, 150 MHz |
| 時基范圍 | 4 ns to 10 s | 4 ns to 10 s | 2 ns to 10 s | 2 ns to 10 s | 1 ns to 10 s | 1 ns to 10 s |
| 時基精度 | 在任意1 ms 時間間隔上± 20 ppm | |||||
| TDS3000C系列輸入/ 輸出接口 | ||||||
| 以太網端口 | RJ-45 連接器, 支持10Base-T LAN | |||||
| USB 端口 | 前面板USB 2.0 主機端口，支持USB 閃存 | |||||
| GPIB 端口 | 全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配) | |||||
| RS-232-C 端口 | DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量波特率最高38,400(TDS3GV 通信模塊選配) | |||||
| VGA 視頻端口 | DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配) | |||||
| 外部觸發輸入 | BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS | |||||
泰克示波器tds3014c pdf規格說明書 http://www.testeb.com/download/201509/TEK_TDS3000C.pdf
泰克TDS3000C系列數字熒光示波器訂購信息
訂貨型號
TDS3012C 100 MHz，2 通道，1.25 GS/s
TDS3014C 100 MHz，4 通道，1.25 GS/s
TDS3032C 300 MHz，2 通道，2.5 GS/s
TDS3034C 300 MHz，4 通道，2.5 GS/s
TDS3052C 500 MHz，2 通道，5 GS/s
TDS3054C 500 MHz，4 通道，5 GS/s
標配附件
泰克TDS3014C示波器3年保修
每條通道一個 P6139B探頭，500 MHz、 10x 無源探頭
用戶手冊以及已翻譯的前面板飾面、文檔光盤
電源線、附件盤、前端保護蓋、可溯源校準證明
OpenChoice® 個人計算機通信軟件
NI LabVIEW SignalExpress™ Tektronix Edition LE 全交互式測量軟件環境
可選附件
TDS3GV GPIB、VGA、RS-232 接口
TDS3AAM 高級分析模塊
TDS3LIM 極限測試模塊，增添了自定義波形極限測試功能
TDS3BATC 鋰離子電池組，在沒有供電電源的情況下可以連續工作3小時
