蘭州艾默生·羅斯蒙特 TREXCHPKLWS3S HART475手操器價格與型號參數
- 型號 類型 TREXCHPKLWS3SHART475手操器
- 制造商 品牌 艾默生·羅斯蒙特
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：艾默生Emerson TREXCHPKLWS3S通訊器用于475手操器的替代升級，內置標準通訊模塊用于HART設備診斷及設定，可快速解決現場問題，滿足全球本安防爆要求，可用于任何位置，含3年技術支持及軟件更新，帶便攜包使用可防止意外跌落造成儀器碎屏風險。

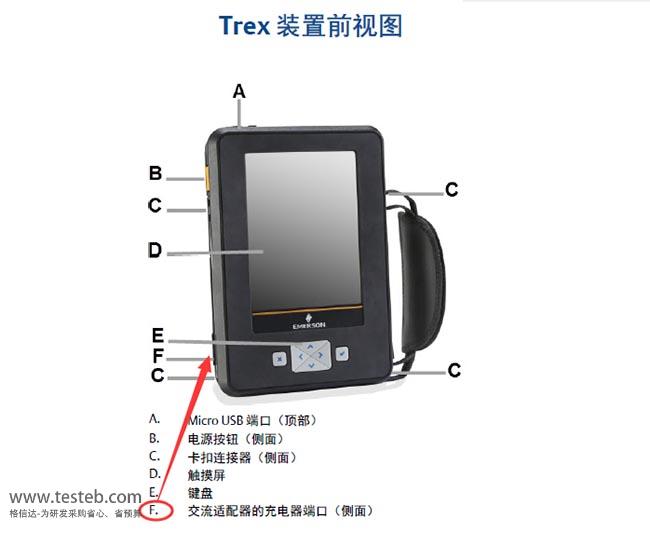

TREXCHPKLWS3S HART475手操器圖片
Emerson TREXCHPKLWS3S防爆通訊器三年升級帶便攜包

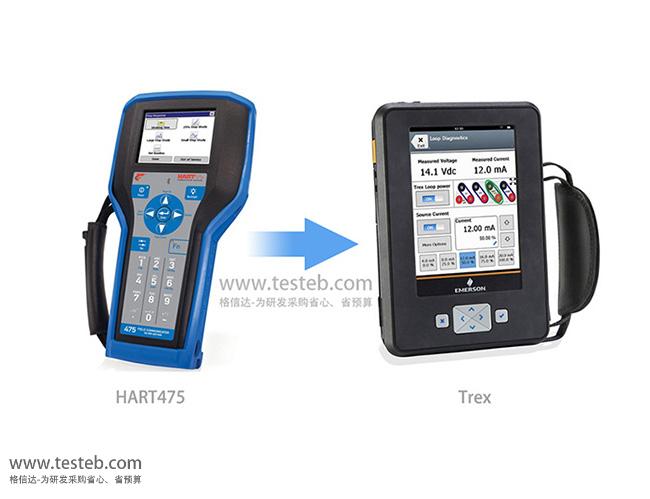

2017年10月艾默生羅斯蒙特475手操器產品線生命周期狀態變?yōu)?ldquo;即將下線”，2018年10月，hart475通訊器正式停產不再提供訂購，備件采購及維修服務持續至2020年10月，且新的HART及FF的設備描述DDs將只更新到2020年10月。作為475手操器的升級替代系列Emerson AMS Trex設備通訊器配備基于任務的圖形化用戶界面可以使設備診斷及回路診斷變得簡單易懂，并且現場活動也更加易于完成。運用Trex通訊器，簡單問題可就地解決，從而避免了不必要的、具有潛在破壞性的、侵入性的物理檢驗問題，可以在現場完成比以往更多的工作任務。
德國艾默生Emerson AMS Trex通訊器規格參數
| 微處理器 | 800 MHz ARM Cortex A8 / NXP |
| 內部閃存 | 2 GB NAND 及 32 GB 擴展閃存 |
| 操作系統 | Windows Embedded Compact 2013 |
| RAM | 512 MB DDR3 SDRAM |
| 顯示 | 顯示屏5.7英寸彩色VGA電阻式觸摸屏，640 x 480 像素 |
| 連接 | 微型USB 2.0連接器，連接設備之前，請從Trex上拔下USB 電纜 |
| 無線連接 |
藍牙2.1，范圍達10 m；Wi-Fi 802.11 b/g，范圍達33 m 無線FCC、CE、RED 及IC認證；主動NFC，范圍達20 cm |
| 電池 | 可充電鋰電池模塊，正常情況下8小時以上，充電時間3到4小時 |

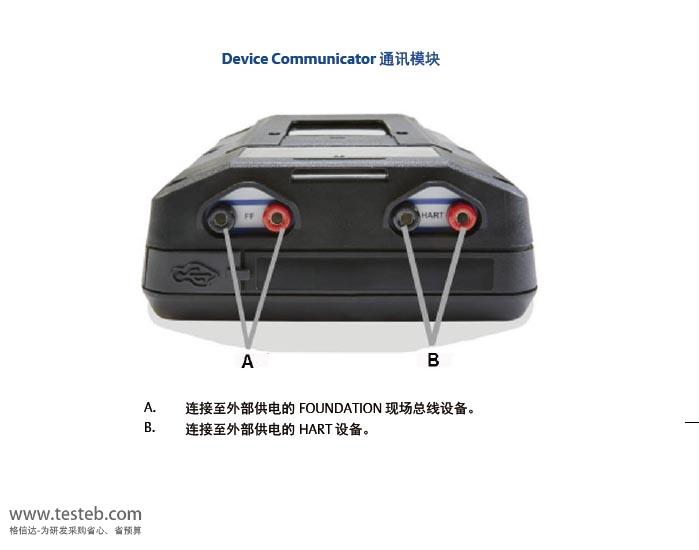

| C標準通訊模塊 | |
| HART端子 |
用于HART 設備通訊，接頭：兩個香蕉插頭 可選內部電阻250 Ohm 或 500 Ohm |
| 現場總線（FF）端子 | 用于FF 設備通訊，接頭：兩個香蕉插頭 |
| L多功能通訊模塊 | |
| HART端子 |
用于HART 設備通訊，接頭：兩個香蕉插頭 可選內部電阻250 Ohm 或 500 Ohm |
| HART+電源端子 |
用于HART 與Trex 單元的通訊，并可為一個HART 設備供電 接頭：兩個香蕉插頭 包括HART 電源、電阻器（167 Ohm）、電流控制及電流表 電流范圍：3~22.5 mA |
| mA端子(外部電流表) |
測量4-20 mA 電流回路上的電流 接頭：兩個香蕉插頭 電流范圍：最高22.5 mA，0.1 mA分辨率 |
| 現場總線(FF)端子 | 用于FF 設備通訊，接頭：兩個香蕉插頭 |
| FF+FF電源端子 |
可為一個FF 設備提供電源 接頭：一個香蕉插頭（含電源調節器） 電流范圍：0~38 mA |
Trex通訊器規格說明書http://www.testeb.com/download/201701/Emerson_AMS_Trex_datasheet.pdf
TREX通訊器激活步驟http://www.testeb.com/download/201903/Emerson_Trex_Jihuo.pdf
用戶操作手冊http://www.testeb.com/download/201903/ams-trex-device-communicator-user-guide.pdf
Emerson Trex通訊手操器型號代碼選型表
| 項目 | 代碼 | 說明 |
| 系列 | TREX |
Trex 基礎平臺 含AC適配器、USB 電纜、帶接頭的引線組、手帶、快速入門指南以及資源DVD 一旦激活Trex 單元，ValveLink Mobile 應用即可免費使用 |
| 通訊模塊 | C | 標準通訊模塊 |
| L | 多功能通訊模塊 | |
| 應用 | H | HART 應用 |
| F | HART + FF 應用，與多功能通信模塊（L）一起訂購，含F(xiàn)F 電源插頭 | |
| 電源 | P | 可充電鋰電池模塊 |
| 防爆認證 | KL | ATEX, CSA（美國/ 加拿大）及 IECEx 本質安全 ( 包含F(xiàn)ISCO適用的情況) |
| NA | 無認證 | |
| 無線電選項 | W | 無線，含藍牙、WiFi 及NFC無線電 |
| 9 | 無 | |
| 支持 | S1 | 標準支持，含1年技術支持及軟件更新 |
| S3 | 標準支持，含3年技術支持及軟件更新 | |
| P1 | 高級支持，含1年標準支持及意外損壞保險 | |
| P3 | 高級支持，含3年標準支持、延長的制造缺陷及意外損壞保險 |
艾默生Emerson TREX通訊器常見型號代碼組合
HART應用基本型-C標準通訊模塊
TREXCHPNAWS1通訊器、TREXCHPNAWS3、TREXCHPKLWS1防爆型、TREXCHPKLWS3S帶便攜包
HART應用帶供電-L多功能通訊模塊
TREXLHPNAWS1、TREX LHPKLWS1、TREXLHPKLWS3通訊器、TREXLHPKLWS3S、TREXLHPKLWP3
hart+ff協議基本型，C不帶供電功能
TREXCFPNAWS1S帶便攜包、TREXCFPKLWS1、TREXCFPKLWS3S通訊器、TREXCFPNAWP3
HART+FF協議帶電源供電-L多功能通訊模塊
TREXLFPNAWS1、TREXLFPNAWS3S通訊器器、TREXLFPNAWP1、TREXLFPNAWP3
TREXLFPKLWS1、TREXLFPKLWS3、TREXLFPKLWP1、TREXLFPKLWP3通訊器高級支持版
特別附加代碼含義：
S：表示加購TREX-0005-0011便攜包（含手帶及肩帶），
如型號TREXCHPKLWS3S=TREXCHPKLWS3通訊器+S便攜包
A：表示加購一塊備用電池，TREX-0002-1211可充電鋰電池模塊
如型號TREXCHPKLWS3A，或TREXCHPKLWS3AS加備用電池及便攜包
另外TREX-0004-0001通訊線，即帶接頭的引線組HART連接線，也是常見的加購備用附件
