蘭州美國Omega TT-J-36-SLE 熱電偶感溫線價格與型號參數
- 型號 類型 TT-J-36-SLE熱電偶感溫線
- 制造商 品牌 美國Omega
- PDF規格說明書
-
功能參數簡介：OMEGA TT-J-36 J型熱電偶線外覆Neoflon PFA高性能特氟龍絕緣層材質，線芯直徑2x0.127mm，耐溫260℃，TT-J-36-SLE為一級高精度型測溫線，精度達1.1℃，整卷長度約300米，可根據需要加工剪斷感溫線長度。

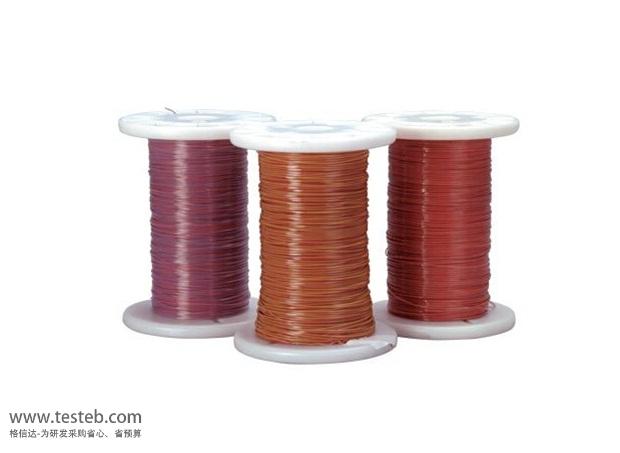

TT-J-36-SLE 熱電偶感溫線圖片

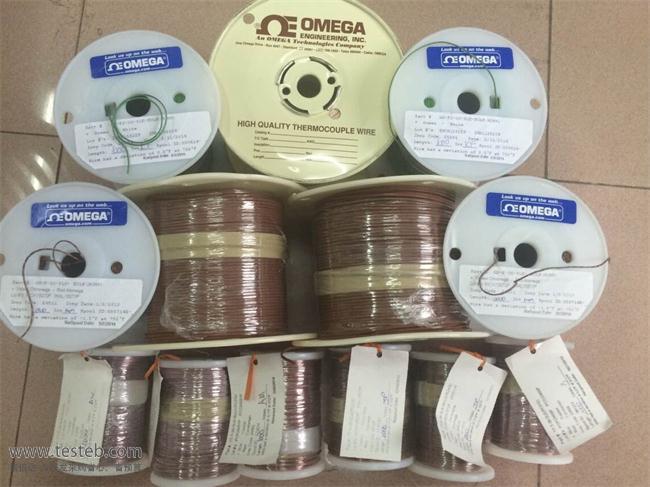

美國OMEGA J型熱電偶TT-J-36-SLE感溫線
美國omega J型熱電偶線相關規格
最大溫度范圍：0~750℃，TT-J-36-SLE感溫線溫度范圍260℃
精度：標準型（二級精度）2.2℃、-SLE高精度型（一級精度）1.1℃
金屬絲材料：鐵/康銅，TT系列測溫線外部保護層材質PFA特氟龍
ANSI色標：白色正極絕緣層、紅色負極絕緣，外部保護套棕色
深圳市格信達科技有限公司代理銷售TT-J-36-SLE感溫線及各種美國原裝進口omega熱電偶測溫線，包括K型熱電偶、J型、T型，性能精度可靠，價格優惠交貨快。
美國Omega J型熱電偶線選型表
| Omega熱電偶線 | 線類型 | AWG線規 | 絕緣層導體 | 絕緣層外部護套 | 最高溫度 | 標稱尺寸 |
|
XC-J-14 XC-J-20測溫線 XT-J-20 XL-J-20 XC-J-24 XT-J-24 XL-J-24 |
單股 單股 單股 單股 單股 單股 單股 |
14 20 20 20 24 24 24 |
Nextel陶瓷 | Nextel陶瓷纖維 |
590℃ 480℃ 480℃ 480℃ 370℃ 370℃ 370℃ |
3.6 x 5.0 mm 3.4 x 4.8 mm 2.7 x 3.9 mm 2.4 x 3.4 mm 2.9 x 4.4 mm 2.2 x 3.4 mm 2.0 x 3.0 mm |
|
XS-J-14 XS-J-20 J型熱電偶 XS-J-24 |
單股 單股 單股 |
14 20 24 |
二氧化硅 | 二氧化硅 |
590℃ 480℃ 370℃ |
3.6 x 5.0 mm 2.7 x 3.9 mm 2.2 x 3.4 mm |
|
HH-J-20 HH-J-24 |
單股 單股 |
20 24 |
耐高溫玻璃 | 耐高溫玻璃纖維 |
480℃ 370℃ |
1.5 x 2.7 mm 1.1 x 2.2 mm |
|
GG-J-14 GG-J-20 GG-J-20S GG-J-24 GG-J-24S GG-J-28 GG-J-30熱電偶線 GG-J-36 |
單股 單股 7 x 28 單股 7 x 32 單股 單股 單股 |
14 20 20 24 24 28 30 36 |
玻璃纖維編織帶 玻璃纖維編織帶 玻璃纖維編織帶 玻璃纖維編織帶 玻璃纖維編織帶 玻璃纖維卷 玻璃纖維卷 玻璃纖維卷 |
玻璃纖維編織帶，玻纖 |
480℃ 480℃ 480℃ 370℃ 370℃ 370℃ 320℃ 320℃ |
1.5 x 2.4 mm 1.5 x 2.5 mm 1.3 x 2.0 mm 1.3 x 2.2 mm 1.1 x 2.0 mm 1.0 x 1.4 mm 0.9 x 1.3 mm 0.8 x 1.1 mm |
|
GG-J-20-SB GG-J-20S-SB GG-J-24-SB GG-J-24S-SB |
單股 7 x 28 單股 7 x 32 |
20 20S 24 24S |
內層玻璃纖維 | 外層不銹鋼編織帶 |
482℃ 482℃ 482℃ 482℃ |
2.3 x 3.0 mm 2.3 x 3.2 mm 2.2 x 3.0 mm 2.0 x 2.8 mm |
|
KK-J-20 KK-J-20S KK-J-24 KK-J-24S感溫線 KK-J-30 |
單股 7 x 28 單股 7 x 32 單股 |
20 20S 24 24S 30 |
Kapton 熔融聚酰亞胺膠帶 | Kapton 熔融聚酰亞胺膠帶 |
260℃ 260℃ 260℃ 260℃ 260℃ |
1.5 x 2.5 mm 1.5 x 2.7 mm 1.3 x 1.9 mm 1.3 x 2.2 mm 1.0 x 1.4 mm |
|
TG-J-30 TG-J-36 TG-J-40 |
單股 單股 單股 |
30 36 40 |
PFA氟塑料 | 玻璃纖維編織帶 |
260℃ 260℃ 260℃ |
0.9 x 1.2 mm 0.7 x 1.0 mm 0.7 x 0.9 mm |
|
TT-J-20 TT-J-20S TT-J-22S TT-J-24 TT-J-24S TT-J-30熱電偶線 TT-J-36感溫線J型 TT-J-40 |
單股 7 x 28 7 x 30 單股 7 x 32 單股 單股 單股 |
20 20 22 24 24 30 36 40 |
PFA氟塑料46特氟龍（耐高溫） | PFA氟塑料46特氟龍（耐高溫） |
260℃ 260℃ 260℃ 260℃ 260℃ 260℃ 260℃ 260℃ |
1.7 x 3.0 mm 1.9 x 3.2 mm 1.7 x 3.4 mm 1.4 x 2.4 mm 1.6 x 2.6 mm 0.6 x 1.0 mm 0.5 x 0.8 mm 0.4 x 0.7 mm |
|
TT-J-20-TWSH TT-J-20S-TWSH TT-J-24-TWSH TT-J-24S-TWSH |
單股 7 x 28 單股 7 x 32 |
20 20S 24 24S |
PFA特氟龍聚合物 | PFA聚合物和屏蔽層 |
260℃ 260℃ 260℃ 260℃ |
3.7 mm 3.8 mm 2.7 mm 2.9 mm |
|
FF-J-20 FF-J-24 |
單股 單股 |
20 24 |
氟塑料46 FEP | 氟塑料46 FEP |
200℃ 200℃ |
1.7 x 3.0 mm 1.7 x 3.0 mm |
|
FF-J-20-TWSH FF-J-20S-TWSH FF-J-24-TWSH FF-J-24S-TWSH |
單股 7 x 28 單股 7 x 32 |
20 20S 24 24S |
FEP聚合物 | FEP聚合物和屏蔽層 |
200℃ 200℃ 200℃ 200℃ |
3.7 mm 3.8 mm 2.7 mm 2.9 mm |
|
TFE-J-20 TFE-J-20S TFE-J-24 TFE-J-24S |
單股 7 x 28 單股 7 x 32 |
20 20S 24 24S |
TFE Tape聚合物 | 熔融TFE膠帶聚合物 |
260℃ 260℃ 260℃ 260℃ |
1.5 x 2.5 mm 1.5 x 2.7 mm 1.3 x 1.9 mm 1.3 x 2.2 mm |
|
PR-J-24 PP-J-24S |
單股 7 x 32 |
24 24 |
聚乙烯 | 聚乙烯（護套剝離繩） |
105℃ 105℃ |
1.3 x 2.2 mm 2.0 x 3.4 mm |
歐米茄omega熱電偶感溫線說明書文檔下載 http://www.testeb.com/download/201512/OMEGA_J.pdf
部分線規規格與線徑對照
AGW線規號：熱電偶絲線徑
14：線徑1.63mm
20：0.813mm，24：0.511mm，28：0.320mm
30：0.254mm，36：0.127mm
40：線芯直徑0.079mm
