蘭州美國Omega TT-T-30 熱電偶感溫線價格與型號參數
- 型號 類型 TT-T-30熱電偶感溫線
- 制造商 品牌 美國Omega
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：深圳格信達科技代理銷售進口原裝美國OMEGA熱電偶感溫線，TT-T-30型號T型熱電偶又稱銅-康銅熱電偶，可測量溫度范圍-267至260度，是一種極佳的測量低溫的廉金屬熱電偶。

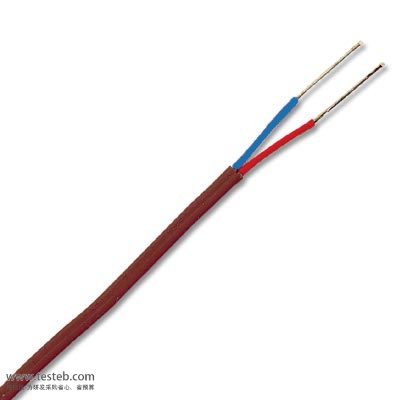

TT-T-30 熱電偶感溫線圖片

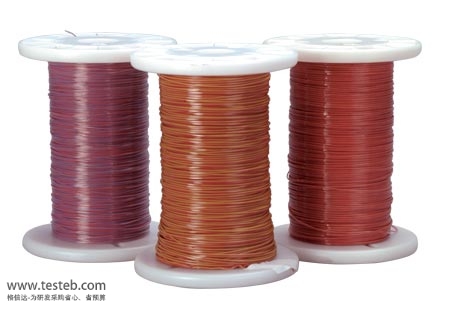

美國Omega熱電偶TT-T-30 T型熱電偶感溫線
T型熱電偶線具有線性度好，熱電動勢較大，靈敏度較高，溫度近似線性和復制性好，傳熱快，穩定性和均勻性較好，價格便宜等優點，特別在-200~0℃溫區內使用，穩定性更好，年穩定性可小于±3μV，經低溫檢定可作為二等標準進行低溫量值傳遞。Omega TT-T-30熱電偶具有優良的耐磨、耐油、耐酸、耐濕性能和良好的不燃性及可繞性。
美國Omega TT-T-30熱電偶感溫線參數
分度號：T型熱電偶
外覆絕緣層材質：聚四氟乙烯(鐵氟龍PFA)
外敷絕緣層耐溫：-200℃-260℃
TT-T-30熱電偶線芯材質：銅/康銅
線芯直徑：2X0.255m
線芯絕緣層標記：紅為負極，藍為正極
線長度：每卷1000英尺/305米。可按客戶需要剪斷，焊接，加插頭或繞線軸零售
用途：此T型熱電偶感溫線可適合任何T型進口及國產的溫度記錄儀表使用
美國OMEGA T型熱電偶線選型表下載：http://www.testeb.com/download/201412/20141211115307_670.pdf
OMEGA高品質T型熱電偶感溫線型號規格
| 絕緣層 |
AWG 編號 |
型號 | 電線類型 | 絕緣層 | 最高溫度 | 標稱尺寸 | ||
|---|---|---|---|---|---|---|---|---|
| 導線 | 整體 | °C | °F | mm (inches) | ||||
| 玻璃 |
20 20 24 24 26 28 30 |
GG-T-20 GG-T-20S GG-T-24 GG-T-24S GG-T-26 GG-T-28 GG-T-30 |
單股 7 x 28 單股 7 x 32 單股 單股 單股 |
玻璃絲編織帶 玻璃絲編織帶 玻璃絲編織帶 玻璃絲編織帶 玻璃絲繞包線 玻璃絲繞包線 玻璃絲繞包線 |
玻璃絲編織帶 |
260 260 200 200 200 200 150 |
500 500 400 400 400 400 300 |
1.5 x 2.4 (0.060 x 0.095) 1.5 x 2.5 (0.060 x 0.100) 1.3 x 2.0 (0.050 x 0.080) 1.3 x 2.2 (0.050 x 0.085) 1.1 x 1.9 (0.045 x 0.075) 1.0 x 1.4 (0.040 x 0.055) 0.9 x 1.3 (0.037 x 0.050) |
| 覆有不銹鋼編織帶的玻璃絲 |
20 20S 24 24S |
GG-T-20-SB GG-T-20S-SB GG-T-24-SB GG-T-24S-SB |
單股 單股 單股 單股 |
玻璃 |
玻璃絲上 覆不銹鋼編織帶 |
260 260 200 200 |
500 500 400 400 |
2.2 x 3.0 (0.090 x 0.120) 2.2 x 3.0 (0.085 x 0.117) 2.2 x 3.0 (0.085 x 0.117) 2.2 x 3.0 (0.085 x 0.117) |
|
Kapton 聚酰胺膠帶 |
20 24 30 |
KK-T-20 KK-T-24 KK-T-30 |
單股 單股 單股 |
熔融 聚酰胺膠帶 |
熔融聚酰胺膠帶 |
260 260 260 |
500 500 500 |
1.5 x 2.5 (0.060 x 0.100) 1.3 x 1.9 (0.050 x 0.075) 1.0 x 1.4 (0.040 x 0.055) |
| PFA玻璃 |
30 36 40 |
TG-T-30 TG-T-36 TG-T-40 |
單股 單股 單股 |
PFA | 玻璃絲編織帶 |
150 150 150 |
300 300 300 |
0.9 x 1.2 (0.034 x 0.047) 0.7 x 1.0 (0.028 x 0.038) 0.7 x 0.9 (0.026 x 0.035) |
|
Neoflon PFA （高性能） |
20 20 22 24 24 30 36 40 |
TT-T-20 TT-T-20S TT-T-22S TT-T-24 TT-T-24S TT-T-30†† TT-T-36†† TT-T-40†† |
單股 7 x 28 7 x 30 單股 7 x 32 單股 單股 單股 |
PFA | PFA |
260 260 260 200 200 150 150 150 |
500 500 500 400 400 300 300 300 |
1.7 x 3.0 (0.068 x 0.116) 1.9 x 3.2 (0.073 x 0.126) 1.7 x 3.4 (0.065 x 0.133) 1.4 x 2.4 (0.056 x 0.092) 1.6 x 2.6 (0.063 x 0.102) 0.6 x 1.0 (0.024 x 0.040) 0.5 x 0.8 (0.019 x 0.030) 0.4 x 0.7 (0.017 x 0.026) |
|
PFA帶雙絞線和屏蔽電纜的 聚合物 |
20 20S 24 24S |
TT-T-20-TWSH TT-T-20S-TWSH TT-T-24-TWSH TT-T-24S-TWSH |
單股 7 x 28 單股 7 x 32 |
PFA聚合物 |
PFA 聚合物 和屏蔽層 |
260 260 260 260 |
500 500 500 500 |
3.7 (0.15) 3.8 (0.15) 2.7 (0.11) 2.9 (0.12) |
|
Neoflon FEP |
20 24 |
FF-T-20 FF-T-24 |
單股 單股 |
FEP | FEP |
200 200 |
392 392 |
1.7 x 3.0 (0.068 x 0.116) 1.4 x 2.4 (0.056 x 0.092) |
|
FEP帶雙絞線和屏蔽電纜的 聚合物 |
20 20S 24 24S |
FF-T-20-TWSH FF-T-20S-TWSH FF-T-24-TWSH FF-T-24S-TWSH |
單股 7 x 28 單股 7 x 32 |
FEP聚合物 |
FEP 聚合物 和屏蔽層 |
200 200 200 200 |
392 392 392 392 |
3.7 (0.15) 3.8 (0.15) 2.7 (0.11) 2.9 (0.12) |
|
TFE膠帶聚 合物 |
20 20S 24 24S |
TFE-T-20 TFE-T-20S TFE-T-24 TFE-T-24S |
單股 7 x 28 單股 7 x 32 |
TFE膠帶 聚合物 |
熔融TFE膠帶 聚合物 |
260 260 260 260 |
500 500 500 500 |
1.5 x 2.5 (0.060 x 0.100) 1.5 x 2.7 (0.060 x 0.105) 1.3 x 1.9 (0.050 x 0.075) 1.3 x 2.2 (0.050 x 0.085) |
| 聚乙烯 |
24 24 24 |
PP-T-24 PP-T-24S PR-T-24 |
單股 7 x 32 單股 |
聚乙烯 |
聚乙烯 聚乙烯 （撕裂繩）** |
105 105 105 |
221 221 221 |
1.9 x 3 (0.075 x 0.120) 1.9 x 3.1 (0.080 x 0.130) 1.3 x 2.2 (0.050 x 0.086) |
