蘭州泰克Tektronix tds1012c 數字示波器價格與型號參數
- 型號 類型 tds1012c數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：泰克TDS1012C-SC數字存儲示波器屬于Tektronix TDS1000C熊貓系列數字存儲示波器，目前已停產，Tektronix TBS1102B數字示波器是Tektronix TDS1012C-SC型號示波器的替代升級型號。關于TDS1012C-SC示波器的庫存貨源以及TBS1102B示波器價格請咨詢泰克代理商格信達科技。

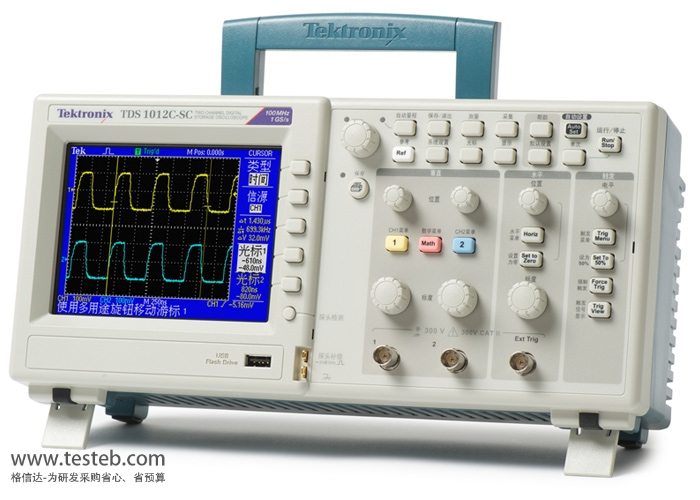

tds1012c 數字示波器圖片
Tektronix tds1012數字示波器泰克TDS1012C-SC示波器
泰克Tektronix TDS1000C-SC 系列主要技術指標
| 型號 |
TDS1001C-SC示波器 |
TDS1002C-SC示波器 |
TDS1012C-SC示波器 |
| 顯示器(1/4具VGA LCD) | 彩色 |
彩色 |
彩色 |
| 帶寬 |
40MHz帶寬 |
60MHz帶寬 |
100MHz帶寬 |
| 通道數量 | 2通道 |
2通道 |
2通道 |
| 每條通道上的取樣速率 |
500MS/s |
1.0GS/s |
1.0GS/s |
| 記錄長度 | 2.5k點 |
2.5k點 |
2.5k點 |
| 觸發類型 |
邊沿，視頻，脈寬 |
||
泰克示波器Tektronix TDS1012C-SC數字示波器技術參數
|
型號
|
泰克TDS1012C-SC數字存儲示波器
|
|
顯示器(QVGA LCD)
|
彩色
|
|
帶寬*1
|
100MHz
|
|
通道數量
|
2
|
|
外部觸發輸入
|
所有型號上都包括
|
|
每條通道上的取樣速率
|
1GS/s
|
|
記錄長度
|
所有型號上所有時基為2.5K點
|
|
垂直分辨率
|
8位
|
|
垂直靈敏度
|
所有型號上2mV-5V/div，支持校準精調
|
|
DC垂直精度
|
所有型號上±3%
|
|
垂直縮放
|
垂直擴展或折疊活動的波形或停止的波形
|
|
最大輸入電壓
|
300VRMS CAT II; 在超過100kHz時額定值以20dB/10Hz下降， 在3MHz時為13Vpk-pk AC
|
|
位置范圍
|
2mV-200mV/div+2V; >200mV-5V/div+50V
|
|
帶寬限制
|
所有型號為20MHz
|
|
輸入耦合
|
所有型號上AC， DC， GND
|
|
輸入阻抗
|
1M?并聯， 20pF
|
|
水平時基
|
5ns-50sec/div
|
|
時基精度
|
50ppm
|
|
水平縮放
|
水平擴展或折疊活動的波形或停止的波形
|
|
I/O輸入/輸出接口
|
|
|
USB端口
|
2個USB 2.0端口，前面板上的USB主機端口支持USB閃存驅動器，儀器后面的USB設備端口支持連接PC及兼容PictBridge的所有打印機
|
|
GPIB
|
可選Tek-USB-488接口
|
泰克TDS1012C-SC示波器標配附件
TPP0101－100MHz 10X 無源探頭。
電源線－中國電源線。
NIM/NIST－可溯源校準證明。
文檔－簡體中文用戶手冊。
OpenChoice® PC通信軟件－通過USB在Windows PC與TDS1000C-SC系列之間快速簡便地進行通信，傳送和保存設置、波形、測量和屏幕圖。
三年保修－至少在3年內對材料和工藝缺陷提供人力和部件，不包括探頭和配件。
