柳州固緯GWINSTEK PSH-3610A UPS電源/直流電源價格與型號參數
- 型號 類型 PSH-3610AUPS電源/直流電源
- 制造商 品牌 固緯GWINSTEK
- PDF規格說明書
-
功能參數簡介：固緯Gwinste PSH-3610A是36V 10A可編程切換直流電源供應器，單組輸出，LCD可以同時顯示輸出或是設定參數，模組化的結構是大型系統的最佳選擇，自我測試和軟件校正特點可以降低日常維護的機率。

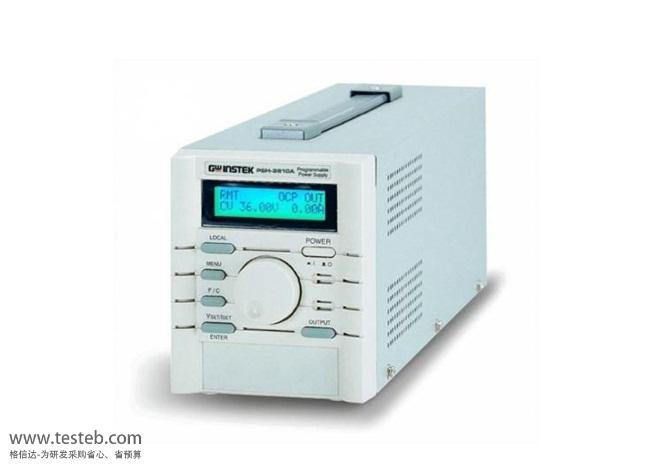

PSH-3610A UPS電源/直流電源圖片
臺灣固緯PSH-3610A可編程開關直流電源

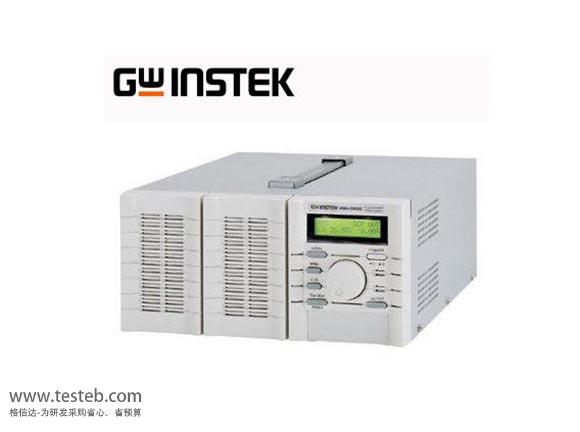

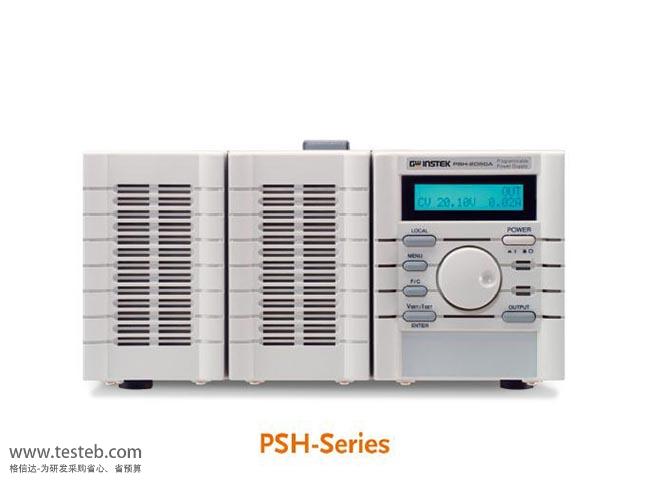

臺灣固緯Gwinste PSH系列是單組輸出、360W~1080W可編程切換直流電源供應器。PSH-3610A開關電源過電壓、過電流和過溫度保護可以使PSH電源和負載免受意外的損壞，遠端偵測可以自動補償線路與負載之間導線的損耗。LCD可以同時顯示輸出或是設定參數，自我測試和軟體校正特點可以降低日常維護的機率。PSH可編程開關直流電源可以透過RS-232標準介面或GPIB選購介面來執行SCPI指令和LabVIEW軟體程式，來進行遠端控制和ATE系統軟體的開發。模組化的結構，獨特的后板輸出結構輸和可被選配的的
固緯PSH可編程開關直流電源規格參數
| 20V | PSH-2018A 電流18A | - | - |
| 36V | PSH-3610A開關電源10A | PSH-3620A 輸出20A | PSH-3630A 30A電流輸出 |
| 調節率 定電壓模式 | |||
| 負載 | 0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV |
| 電源 | 0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV |
| 調節率 定電流模式 | |||
| 負載 | 0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 電源 | 0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 漣波及噪聲 | |||
| 電壓 (mVrms) | ≦10mVrms | ≦10mVrms | ≦10mVrms |
| 電壓 (mVpp) | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz |
| 電流 (mArms) | 0.2% | ≦0.2%+20mA | ≦0.2%+40mA |
| 設定解析度 | |||
| 電壓 < 36V | 10mV | 10mV | 10mV |
| 電流10A | 10mA | 20mA | 30mA |
| 電流20A | 10mA | 10mA | 20mA |
| 設定準確度 | |||
| 電壓< 36V | 0.05% + 25mV | 0.05% + 25mV | 0.05% + 25mV |
| 電流10A | 0.2% + 30mA | 0.2% + 60mA | 0.2% + 90mA |
| 電流20A | 0.2% + 30mA | 0.2% + 30mA | 0.2% + 60mA |
| 讀回值溫度係數 | |||
| 電壓(25 + 5°C ) | < 100ppm/°C | ||
| 反應(上升/下降)時間 | |||
| 電壓上升 | < 150mS | ||
| 電壓下降 | < 150mS | ||
| 回復時間 (50% Step Load Change From 25%~75%) | |||
| 定電壓模式 | <2mS | ||
| 輸出 On/Off 控制 | |||
| 使用電源 | 交流 85V ~ 250V, 50/60Hz | ||
| 附件 | 電源線 x 1,，操作手冊 x 1 | ||
| 尺寸及重量 | 108 x 141x 388mm，3.3公斤 | 108 x 142 x 393)mm，6.2公斤 | 108 x 142 x 393)mm，9.3KG |
固緯電源系列選型表
| 可編程開關直流電源 | |
| PSW系列 |
PSW 30-36：0~30V/0~36A/360W，多量程直流電源 …… 額定電壓：30V/80V/160V/250V/800V，額定輸出功率：360W~1080W …… PSW 800-4.32：0~800V/0~4.32A/1080W，多量程直流電源 |
| PSH系列 |
PSH-2018A：0~20V、0~18A：360W PSH-3610A開關電源：0~36V、0~10A：360W PSH-3620A：0~36V、0~20A：720W PSH-3630A開關電源：0~36V、0~30A：1080W GPC-1850D：0~18V/0~5A：5V/3A Max、195W |
| PSB-2000系列 |
PSB- 2400L：0~80V/ 0~40A / 400W，多檔位直流電源 PSB-2800L：0~80V / 0~80A / 800W，多檔位直流電源 PSB-2400L2：0~80V x 2 / 0~40A x 2 / 800W，多檔位直流電源 PSB-2400H：0~800V / 0~3A / 400W，多檔位直流電源 PSB-2800H ：0~800V / 0~6A / 800W，多檔位直流電源 PSB-2800LS：800W加載機，僅用于擴展電流 |
| PSU-系列 |
PSU 6-200：1200W可編程開關直流電源 PSU 12.5-120：1500W可編程開關直流電源 PSU 20-76：1520W可編程開關直流電源 PSU 40-38：1520W可編程開關直流電源 PSU 60-25：1500W可編程開關直流電源 |
| PSB-1000系列 |
PSB-1400L：40V / 40A / 400W PSB-1400M：160V / 10A / 400W PSB-1800L：40V / 80A / 800W PSB-1800M：160V / 20A / 800W |
| PHX-系列 | 額定電壓：30V/60V/500V/1000V，輸出功率：6kW~120kW，CV/CC優先，適合電池產業 |
| PSP系列 |
PSP-603 200W可編程開關直流電源 PSP-405 200W可編程開關直流電源 PSP-2010 200W可編程開關直流電源 |
| 可編程線性直流電源 | |
| 系列型號 |
GPD系列、PPS-3635、PPH-1503、PPH-1503D、PPE-3323、 PPT系列、PST系列、PSS系列、PSM系列 |
| 線性直流電源 | |
| 系列型號 | GPS-X303C、GPR-U單路輸出、GPR-H系列、GPR-M單通道、GPE-X323C、GPS系列、GPC系列 |
