洛陽理化RKC ST-51-100-C 熱電偶感溫線價格與型號參數
- 型號 類型 ST-51-100-C熱電偶感溫線
- 制造商 品牌 理化RKC
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：理化RKC ST-51粘貼型熱電偶厚是0.15mm的薄型聚酰亞胺樹脂款式，可使用于干凈無塵環境下貼在微小表面上測量溫度， ST-51-100-C感溫片響應時間僅0.08秒，最高可以測量300℃高溫，精度±1.3℃，可重復粘貼使用。

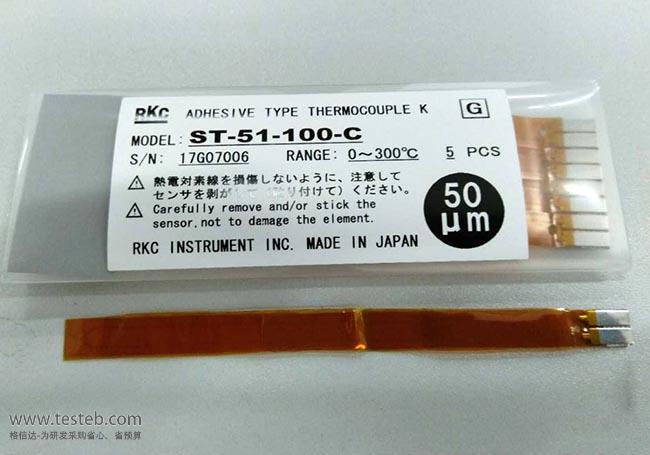

ST-51-100-C 熱電偶感溫線圖片
日本理化RKC ST-51-100-C熱電偶厚0.15mm微小表面溫度測量

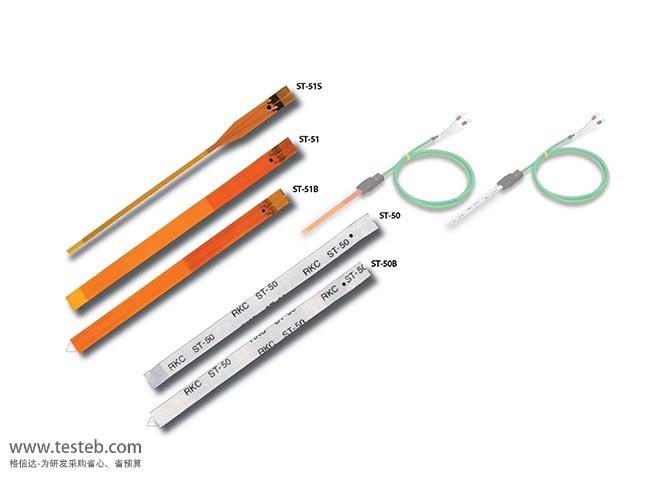

日本RKC ST-50/ST-51粘貼型熱電偶溫度貼特點
熱容量非常小，可瞬時快速測量溫度，響應時間僅0.08秒
可選擇多種測溫部形狀及厚度，ST-50厚度0.34mm、 ST-51-100-C僅0.15mm非常薄，平頭
另有ST-51S窄小型平頭寬度2.3mm，ST-50B、ST-51B測溫部前端剝出，尖頭可夾進間隙測量
測溫范圍高達0~300℃，可準確測量溫度頻繁変化的微小表面的溫度
用于測量內部溫度及自身發熱數據收集，利用W-ST50A-1000接插件可連接溫度記錄儀、采集器、數字溫度表
RKC溫度貼使用硅系材料，粘著耐久性強，幾乎都可以粘接在所有的物體表面，可重復多次使用
在0~150℃~250℃溫度區間，可反復剝離使用；250℃以上無法重復使用；重復粘貼次數根據使用環境而不同
適合各種裝置的實驗、評價時的溫度測定，及為取得UL/CSA認證等
日本理化RKC ST-50粘貼式熱電偶系列規格參數
| 型號 | ST-50熱電偶 | ST-51熱電偶 | ST-51S窄細型 | ST-50B前端突出型 | ST-51B尖頭突出型 |
| 溫度范圍 | 0～300℃ | 0～300℃ | -40～300℃ | 0～300℃ | 0～300℃ |
| 精度 | ±1.3℃ | ±1.3℃ | ±1.2℃ | ±1.3℃ | ±1.3℃ |
| 響應時間 | 0.08秒 | 0.08秒 | 0.08秒 | 0.03秒 | 0.03秒 |
| 材質 | 玻璃無紡布膠帶 | 聚酰亞胺膠帶 |
聚酰亞胺膠帶， 前端窄小2.3mm |
玻璃無紡布膠帶， 觸點突出，可夾進、測量間隙 |
聚酰亞胺膠帶， 觸點突出，可夾進、測量間隙 |
| 長寬厚規格 |
長度107mm、寬度6.7、厚度0.34mm 粘貼部測溫點7mm |
長度107mm、寬6.7, 厚度0.15mm 測溫點粘貼部長7mm |
長度107mm、寬2.3mm、厚度0.13mm 測溫點粘貼部7mm |
長度107mm、寬6.7mm、厚度0.34mm 突出部測溫點4mm |
長度100mm、寬6.7mm、厚度0.15mm 突出部測溫點4mm |
| 熱電偶的種類 | K型熱電偶，50μm或100μm | K型，線材直徑50μm | K型，線徑50μm | K型，50μm或100μm | K型，絲經50μm |
| 包裝 | 5張1組 | 5張1組 | 5張1組 | 5張1組 | 5張1組 |
| 熱電偶延長接線 | ST-50專用插件連接線W-ST50A-1000：插件部耐熱溫度230℃，電纜耐溫180℃，補償導線φ3.3mm，標準1米 | ||||
理化ST-50熱電偶感溫片說明書http://www.testeb.com/download/201608/RKC_ST-50_51.pdf
詳細日文版http://www.testeb.com/download/201608/RKC_ST50_jp.pdf
日本RKC ST50熱電偶連接延長線
W-ST50A-1000-Y3：Y端子端末/M3端子型，長度1m（常用款，前端連接測溫貼、后端接入溫度記錄儀采集器）
W-ST50A-1000-3C為DP-350/500溫度表專用；W-ST50A-1000-6C/B專用于DP-700溫度計，長度1m
W-ST50A-1000-N端末未處理，焊錫處理；W-ST50A-1000-C端末未處理，切割，線纜長度1米
W-ST50A-1000-TM1：附微型熱電偶插頭，延長線長1米，可連接常用數字溫度計
