洛陽泰克Tektronix TBS2102B 數字示波器價格與型號參數
- 型號 類型 TBS2102B數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：美國泰克Tektronix TBS2102B示波器2通道100MHz測試帶寬，5M記錄長度，全新前端設計可實現更精確的測量，32 種自動測量和FFT 功能，快速分析波形，前后面板USB 2.0端口快捷存儲數據和連接PC，以太網端口支持局域網遠程控制，Wi-Fi接口提供了無線通信功能。

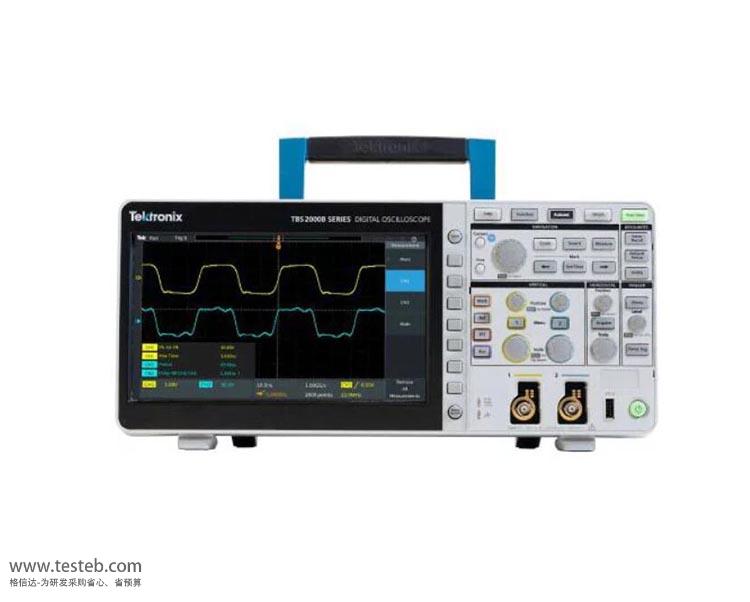

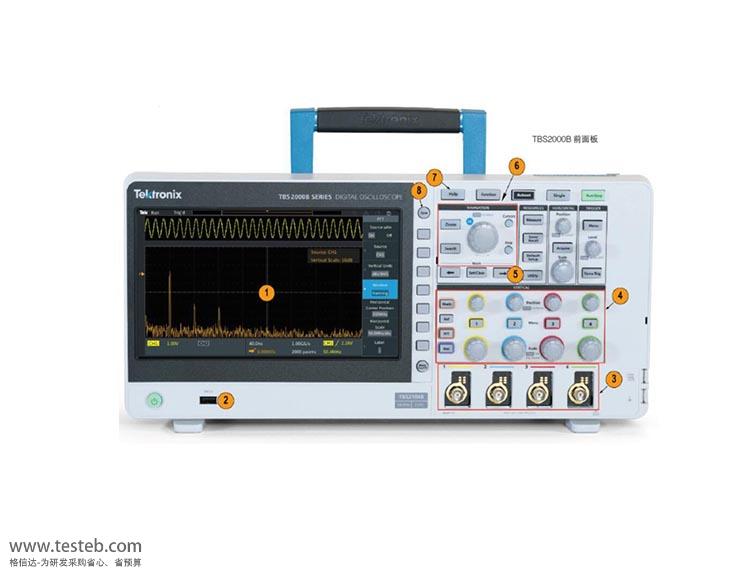

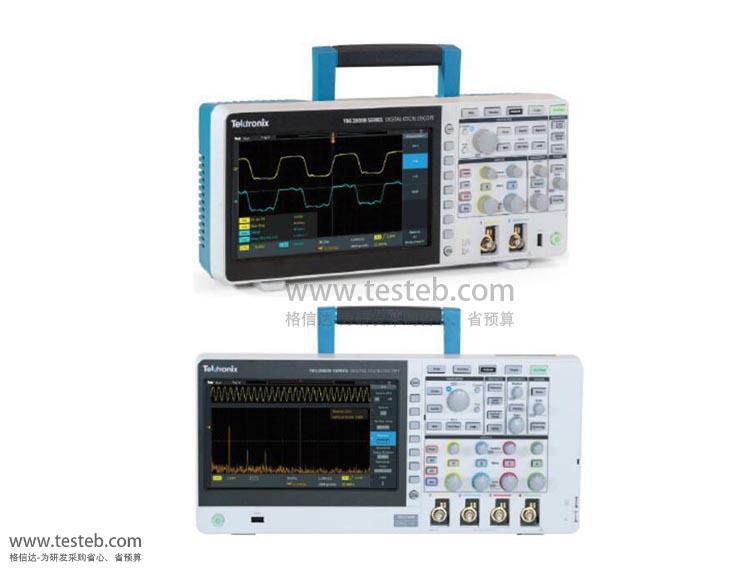

TBS2102B 數字示波器圖片
泰克Tektronix TBS2102B示波器100MHz帶寬雙通道2G采樣率
泰克TBS2102B示波器為簡便操作及快速動手教學設計，專用控制功能可以迅速進入重要設置，您可以更快地評估信號。TEKTRONIX TBS2000B系列數字存儲示波器憑借9英寸WVGA顯示器、20M點記錄長度和1 GS/s采樣率，可以捕獲和顯示明顯多得多的信號，幫助您更快地評估設計。全新TBS2000B系列示波器的發布，泰克首次將原屬于中端示波器的專利技術，如自研放大器（Amplifier）芯片和高性能模數轉換器（A/D Converter）芯片，創新地應用于入門級基礎示波器上，為下一代的主流示波器奠定了基礎，幫助工程師應對未來挑戰。
泰克TEKTRONIX TBS2000B示波器性能特點
200 MHz、100 MHz和70 MHz帶寬型號，高達2 GS/s采樣率
2個和4個模擬通道型號，所有通道上5M記錄長度
具有15個水平網格的9英寸WVGA彩色顯示器顯示信號增加50%
TekVPI®探頭接口不僅適用于傳統BNC連接，還支持最新有源電壓探頭和電流探頭，應用范圍極廣
全新前端設計可實現更精確的測量，32 種自動測量和FFT 功能，快速分析波形
搜索和標記功能，輕松識別采集波形中發生的事件，HelpEverywhere為 新用戶提供有益的屏顯小貼士
Tektronix TBS2102B示波器內置介紹手冊，提供操作說明和示波器基礎知識
TBS2000B提供了多種新方式，教育工作者可以把更多的時間用來講授電路概念，而不是進行實驗設置和管理
前面板上的USB 2.0 主控端口可快速簡便地存儲數據，后面板上USB 2.0 設備端口簡便地連接PC
10/100BASE-T以太網端口用來通過局域網進行遠程控制，Wi-Fi 接口提供了無線通信功能
TEK泰克示波器規格說明書http://www.testeb.com/download/202006/Tektronix_TBS2000B_Oscilloscope.pdf
美國泰克Tektronix TBS2102B數字存儲示波器規格參數
| 型號 | TBS2072B | TBS2074B | TBS2102B示波器 | TBS2104B | TBS2202B | TBS2204B示波器 |
| 模擬通道 | 2 | 4 | 2通道 | 4 | 2 | 4通道 |
| 帶寬 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 最大采樣率 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
| 記錄長度 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 |
| 垂直系統模擬通道 | ||||||
| Hardware bandwidth limits | 20 MHz | |||||
| Input coupling | DC, AC, or GND | |||||
| 輸入阻抗 | 1 MΩ ± 1 %, 13 pF ± 1.5 pF | |||||
| 輸入靈敏度范圍 | 2mV/div 10 V/div | |||||
| 垂直分辨率 | 8 位 | |||||
| 最大輸入電壓，1 MΩ | 300 VRMS，安裝類別 II；峰值 ≤ ±450 V | |||||
| 采集模式 | 采集采樣值，在所有掃描速度下，峰值檢測捕獲最窄 3.5 ns 的毛刺，平均包含 2 ~ 512 個波形 | |||||
| DC 均衡 | DC 均衡± (1 mV +0.1 div) | |||||
| DC增益精度 | ± 2% 10 V/div through 5 mV/div、 ± 3% typical 2 mV/div | |||||
| 水平系統模擬通道 | ||||||
| 時基范圍 | TBS220x:1 ns/格至 100 秒/格，TBS207x, TBS210x: 2 ns/格至 100 秒/格 | |||||
| 時基時延及精度 | -15 格 ~ 5000 s，時延校正范圍±100 ns，精度±25 ppm，在任何 ≥1 ms 間隔上 | |||||
| 數據存儲 | 非易失性內存保留時間，典型值前面板設置、保存的波形、設置和校準常數沒有時間限制。 | |||||
| 波形測量 |
光標：時間、幅度和屏幕；自動測量32 項，一次最多可以在屏幕上顯示其中6 項，測量包括：周期，頻率，上升時間，下降時間，正占空比，負占空比，正脈寬，負脈寬，突發寬度，相位，正過沖，負過沖，峰峰值，幅度，高，低，最大值，最 小值，中間值，周期中間值，RMS，周期RMS，正脈沖數，負脈沖數，上升沿數，下降沿數，面積，周 期面積，延遲FR，延遲FF，延遲FR 和延遲RR。 |
|||||
| 輸入/輸出端口 | ||||||
| USB2.0高速主控端口 | 支持USB 海量存儲設備、Wi-Fi 加密狗，前后面板各一個 | |||||
| USB 2.0 高速設備端 |
設備端口—后面板連接器可以通過USBTMC 或GPIB 及TEK-USB-488 與示波器通信或控制示波器 兼容的USB-WIFI 加密狗NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
|||||
| LAN 端口（以太網） | RJ-45 連接器，支持10/100BASE-T | |||||
TBS2000系列示波器說明書http://www.testeb.com/download/202006/Tektronix_TBS2000B_Oscilloscope.pdf
泰克示波器TBS2000B訂貨信息
TBS2072B數字存儲示波器：70 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2074B：70 MHz 帶寬, 2 GS/s 采樣率, 4 通道
TBS2102B示波器：100 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2104B：100 MHz 帶寬, 2 GS/s 采樣率, 4 通道
TBS2202B：200 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2204B示波器：200 MHz 帶寬, 2 GS/s 采樣率, 4 通道
標配附件
TPP0200：200 MHz, 10x 無源探頭 (每條模擬通道一只) 200 MHz 型號
TPP0100：100 MHz, 10x 無源探頭 (每條模擬通道一只) 70 MHz 和 100 MHz 型號
合規和安全說明、程序員手冊、電源線、校準證書，記錄美國國家計量學會和 ISO9001 質量體系認證的溯源性
五年保修，包括所有部件和人工，不包括探頭
