馬鞍山其它國外進口品牌 ST-13K 熱電偶感溫線價格與型號參數
- 型號 類型 ST-13K熱電偶感溫線
- 制造商 品牌 其它國外進口品牌
- PDF規格說明書
-
功能參數簡介：安立ST-13K-010-TS1-ANP熱電偶探頭前端采用薄型粘貼式測頭，測溫部寬度3mmx0.17mm厚度，前端露出10mm、可粘貼部長度10厘米，表面處理極為光滑平整，微小縫隙也可插入，適合測量微小物品的表面溫度變化如電子元件、散熱器、熱封裝等，線長1米帶公插頭可連接溫度計、數據采集設備等。

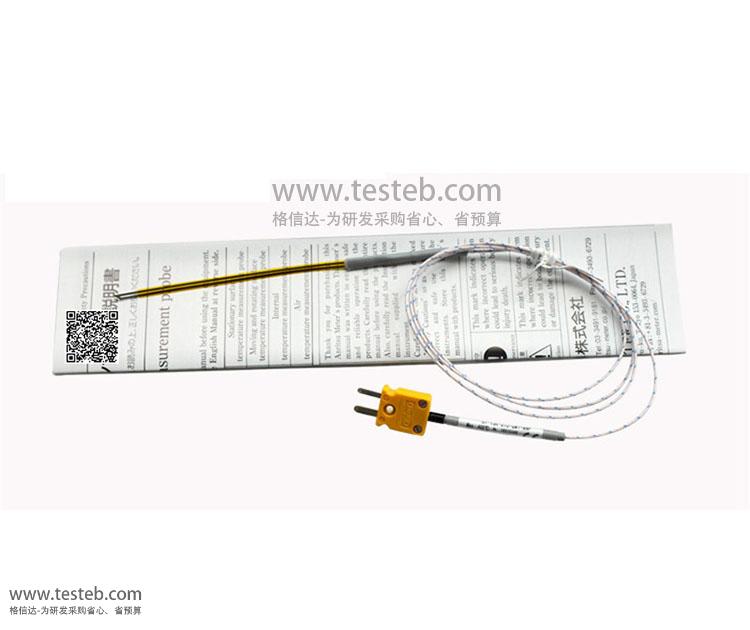

ST-13K 熱電偶感溫線圖片

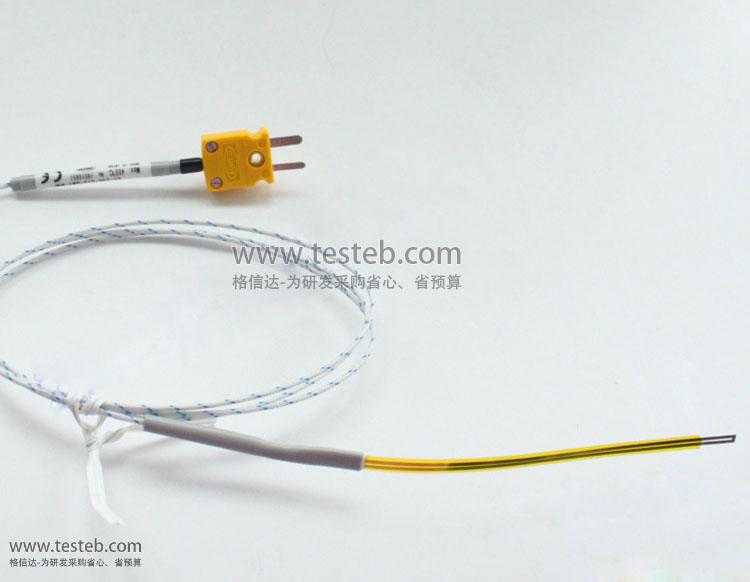

安立Anritsu ST-13K-010-TS1-ANP粘貼式熱電偶探頭?50~400℃厚度0.17mm
Anritsu安立提供測頭帶連接線及插頭一體式的ST系列如ST-13K-010-TS1-ANP探頭或可拆換型STN粘貼測頭節約更換成本，感溫片的寬度和前端的形狀、包膜種類、膠帶的長度等可根據用途自由選配。外膜是以鐵氟龍樹脂融合或粘貼劑粘合，如膠帶部分放置于空中，溫度上升到一定的使用溫度范圍以上時，外膜有可能脫落導致內部熱電偶短路。因此，非粘貼或者夾入式測量使用時，請注意溫度不超過180℃~200℃
日本安立ST/STN膠帶狀熱電偶溫度傳感器用途
發動機的發熱管理、電子零件的溫度測量、LED的發熱測試
散熱器的放熱測試、熱封裝設備的溫度檢測
ST系列/STN系列適用于用膠帶貼在被測物上，或夾入被測物里測量

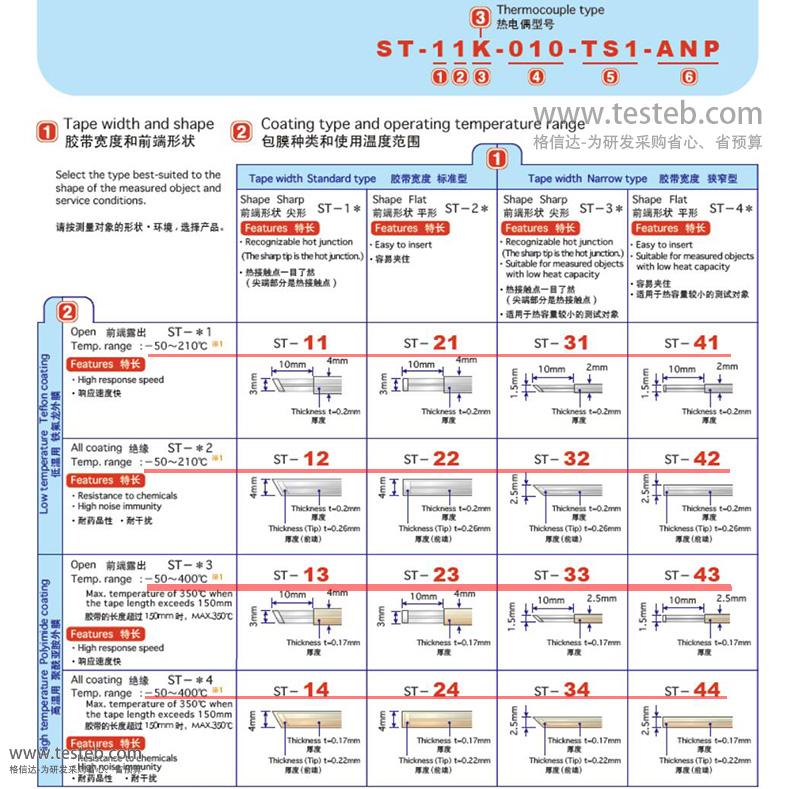

Anritsu安立粘貼性熱電偶探頭型號代碼解析
| ① |
膠帶寬度 前端形狀 |
1 | 標準型 尖形，寬3mm |
| 2 | 標準型 平形，寬3mm | ||
| 3 | 狹窄型 尖形，寬1.5mm | ||
| 4 | 狹窄型 平形，寬1.5mm | ||
| ② |
包膜種類 溫度范圍 |
1 | −50~210℃低溫用，響應速度快2秒，鐵氟龍外膜，前端露出10mm 厚度0.2mm |
| 2 | −50~210℃低溫用，響應速度8秒，耐藥品性?耐干擾，鐵氟龍絕緣，厚度0.2mm/0.26mm | ||
| 3 | −50~400℃高溫聚酰亞胺外膜，響應速度2秒，前端露出10mm，厚度0.17mm | ||
| 4 | −50~400℃高溫聚酰亞胺絕緣，響應速度8秒，耐藥品性耐干擾，0.17mm厚度/前端0.22mm | ||
| ③ | 熱電偶型號 | E | E型熱電偶 |
| K | K型熱電偶 | ||
| ④ | 膠帶的長度 | 003 | 30mm |
| 005 | 50mm | ||
| 008 | 80mm | ||
| 010 | 100mm | ||
| 015 | 150mm | ||
| 020 | 200mm | ||
| … | … | ||
| 100 | 1000mm | ||
| 200 | 2000mm | ||
| ⑤ | 導線型號 | TS | φ2.3mm 硅膠，耐溫240℃ |
| GW | 1.2×1.7mm 玻璃纖維，耐溫300℃ | ||
| 0 | 無導線 | ||
| 導線長度 | 1 | 1m，即1米 | |
| 1.5 | 1.5米 | ||
| 2 | 2m | ||
| … | … | ||
| ⑥ | 插頭/接頭 | ASP | 母插頭 |
| ANP | 公插頭 | ||
| W | 無插頭 | ||
| WT3 | 扁形接頭φ3mm | ||
| WT4 | 扁形接頭φ4mm | ||
| WT5 | 扁形接頭φ5mm | ||
| WC3 | 圓形端子φ3mm | ||
| WC4 | 圓形端子φ4mm | ||
| WC5 | 圓形端子φ5mm |
詳細規格特性請查看文檔說明書：http://www.testeb.com/download/201605/Anritsu_ST_STN.pdf
安立STN膠帶交換型熱電偶感溫線型號http://www.testeb.com/STN-11K-010.html
Anritsu安立粘貼式熱電偶探頭常用型號
鐵氟龍外膜、硅膠導線收縮管，溫度范圍范圍−50~210℃、精度±2.5℃、響應時間2s
ST-11K-010-TS1-ANP、ST-31K-010-TS1-ANP、ST-41K-010-TS1-ANP
ST-11K-200-TS1-ANP外膜探頭部分長2000mm、ST-21K-150-TS1-ANP長1500mm
ST-32E-010-TS1-ANP E型范圍−50~400℃、ST-32K-010-TS1-ANP K型，范圍−50~400℃
聚酰亞胺外膜 高溫用、硅膠導線外套
ST-13E-015-TS1-ANP、ST-13K-010-TS1-ANP探頭 溫度范圍−50~400℃、精度±2.5℃、響應時間2s
ST-44K-010-GW1-ANP、ST-23E-050-GW1-ANP、ST-23K-050-GW1-ANP
