綿陽日置HIOKI BT3563 電池內阻測試儀價格與型號參數
- 型號 類型 BT3563電池內阻測試儀
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日置BT3563電池測試HIOKI BT3563/BT3563-01蓄電池電池內阻測試儀用于檢查高電壓電池組/電池單元的生產線，可檢查范圍覆蓋大型單體電池包到高電壓電池組，內部阻抗+電池電壓的同時高速測量。

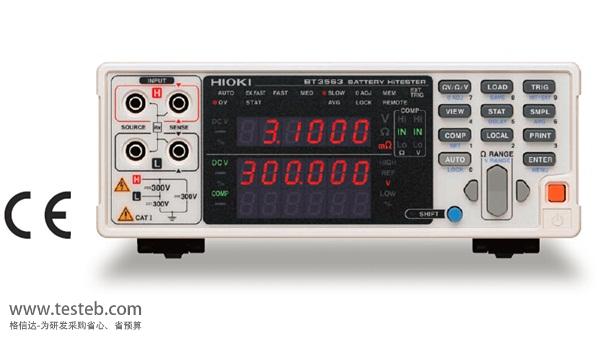

BT3563 電池內阻測試儀圖片
日置HIOKI BT3563電池內阻測試儀
無論是趨向大型化、低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，HIOKI BT3563電池測試儀、BT3562和3561能夠同時高速檢查內部電阻(IR)和電池電壓(OCV)，無疑是一個強有力的支持。
HIOKI BT3563電池內阻測試儀功能特點
能夠測量高達300V的高電壓電池組(BT3563)
高精度電壓測量(精度0.01%rdg.)，最適用于單體電池檢查
增大測試電流使測試回路更加穩定
響應時間10ms+采樣時間8ms的高速測量(BT3563、BT3562)
3mΩ~3000Ω的量程，從大型單體電池包到紐扣電池等皆可對應(BT3563、BT3562)
日置BT3563電池內阻測試儀規格參數
| BT3563/BT3563-01電池測試儀 | BT3562/BT3562-01電池測試儀 | |
| 最大輸入電壓 |
額定輸入電壓：DC±300V 對地間最大額定電壓：DC 300V |
額定輸入電壓：DC±60V 對地間最大額定電壓：DC 70V |
| 電阻測量量程 |
3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換 測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，F(xiàn)AST/MEDIUM時加上±2 dgt.) ±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，F(xiàn)AST時加上±10 dgt.，MEDIUM時加上±5 dgt.) 測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程) |
|
| 電壓測量量程 | DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換 | DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換 |
| 測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，F(xiàn)AST/MEDIUM時加上±2dgt.） | ||
| 顯示 | 電阻31000，電壓600000，LED | |
| 采樣時間 |
EX.FAST：4ms，F(xiàn)AST：12ms，MEDIUM：35ms，SLOW：150ms ※顯示值為最快時，根據測量項目、電壓頻率的不同而不同 |
|
| 整體測量時間 | 響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同） | |
| 比較功能 | 判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA） | |
| 模擬輸出 | 僅BT3563-01、BT3562-01機型 電阻測量值（顯示值DC 0V～3.1V） | |
| 接口 | EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB（僅-01機型） | |
| 體積和重量 | 215W×80H×295Dmm，2.4kg | |
| 附件 | 電源線×1 | |
日置電池測試儀hioki bt3563 說明書：http://www.testeb.com/download/201501/20150107144748_180.pdf
