綿陽日置HIOKI MR8870-30 數據采集器價格與型號參數
- 型號 類型 MR8870-30數據采集器
- 制造商 品牌 日置HIOKI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：日本日置MR8870-30波形存儲記錄儀具有2個模擬通道和4個邏輯通道，10mV～50V/div量程，1M高采樣率，可高速記錄和觀測波形，成為掌中寶尺寸的示波器，可以記錄交流電壓，和鉗形電流傳感器使用還可記錄電流的有效值。
MR8870-30 數據采集器圖片
日置HIOKI MR8870-30波形記錄儀2通道
日置HIOKI MR8870-30存儲記錄儀性能特點
作為HIOKI小型存儲記錄儀的替代品
在具有超小型示波器功能的8870-21基礎上增加有效值記錄和CF卡實時保存
可以記錄交流電壓，若和鉗形電流傳感器一起使用還可記錄電流的有效值
絕緣輸入，安全測量，可長時間記錄
所有有通道(2ch)通過絕緣輸入，即使測量工業電源也大可放心
使用日置MR8870-30記錄瞬態波形，可現場監控
超小機身，1M高采樣率，可高速記錄/觀測波形，工業電源的變化亦可監測
體積雖小，卻具備1ms/S記錄間隔，可將數據實時記錄與CF卡
三相線路等，可使用2臺同時測量3ch
使用標配的PC應用軟件，可將2臺同期數據整合于一個界面，便于觀測
HIOKI MR8870-30波形存儲記錄儀規格參數
| 通道數 |
2個模擬通道＋4個邏輯通道 （模擬通道和主體之間是絕緣的，邏輯GND和主體之間是共通的） |
|
測量量程 （10div滿量程) |
10mV～50V/div，12量程，分辨率：量程的1/100 |
| 最大額定電壓 | DC 400V，對地：AC/DC 300V測試等級II |
| 頻率特征 | DC～50kHz (-3dB) |
|
時間軸 （MEM時） |
100μs～5min/div，20檔量程，時間軸的分辨率100point/div，時間軸擴大：×2～×10的3段，壓縮：1/2～1/1,000的9段 |
|
記錄間隔 （真有效值時） |
1ms~1min，16檔設置，采樣周期：200μs固定（交流電壓/電流是1000真有效值數據/s），包絡線模式經常ON※僅記錄每個記錄間隔的最大值和最小值 |
| 測量功能 | MEM記錄（高速記錄），真有效值記錄（50/60Hz/DC專用） |
| 內存容量 | 12位×2MW/ch |
| 保存媒體 | CF卡TYPEⅠ卡槽×1，最大到2GB |
| 顯示屏 | 4.3英寸WQVGA-TFT彩色液晶（480×272點） |
| 顯示語言設置 | 中文、日文、英文 |
| 外部接口 |
USB：標準USB2.0，系列迷你B接口×1 功能：和計算機連接后將CF卡內的文件傳輸至計算機內，不能用計算機控制 |
| 記錄輸出 | 沒有打印功能 |
| 電源 |
AC適配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC適配器，通過主機給9780充電時） 電池組9780：3VA，連續使用時間約2h(參考值25℃，同時使用Z1005時優先Z1005)，AC適配器充電時間約為200分(參考值25℃） 外部DC電源：DC10～16V，10VA（連接線請咨詢，配線3m以內） |

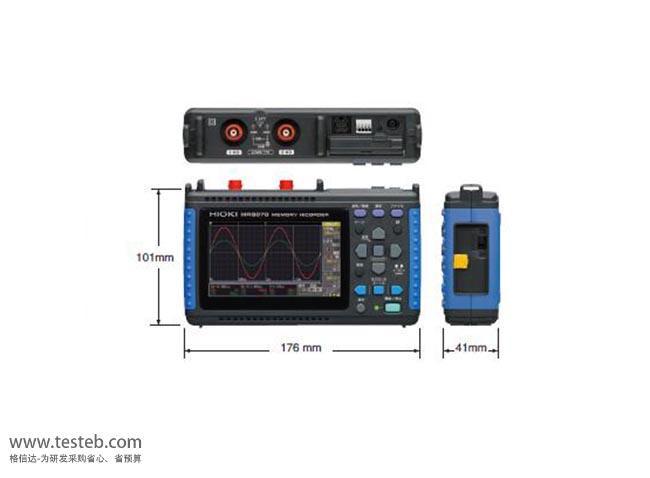

| 體積及重量 | 176W×101H×41Dmm，600g (含電池組） |
| mr8870-30記錄儀標配附件 | 使用說明書×1，測量指南×1，測量指南真有效值篇×1，AC適配器Z1005×1，吊帶×1，USB連接線×1，CD-R（8870-21專用軟件處理）×1，保護膜9809×1 |
| 選配附件 |
CF卡：9728—512MB，9729—1G，9830—2G、電池組9780、塑料攜帶箱 9782 連接線探頭：輸入線、電壓探頭、電流傳感器 |
日置MR8870-30波形存儲記錄儀規格說明書http://www.testeb.com/download/201803/HIOKI_MR8870-30.pdf
日本日置MR8870-30存儲記錄儀應用
旋轉機的偏心值測量
無停電電源裝置（ UPS ）的停電試驗
測量并記錄鐵路的回線電流
工業用電源( 50Hz/60Hz )的瞬間停電和電壓下降測量
測量和記錄鐵路的回程電流
