綿陽泰克Tektronix TBS1202B 數字示波器價格與型號參數
- 型號 類型 TBS1202B數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書
-
功能參數簡介：Tektronix TBS1202B數字示波器帶寬200MHz，雙通道2G實時采樣率，配有34種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，7寸雙窗口FFT彩色顯示器，同時監測時域和頻域。

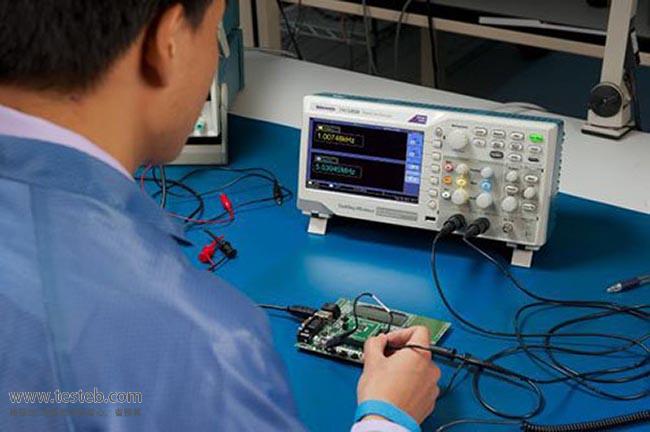

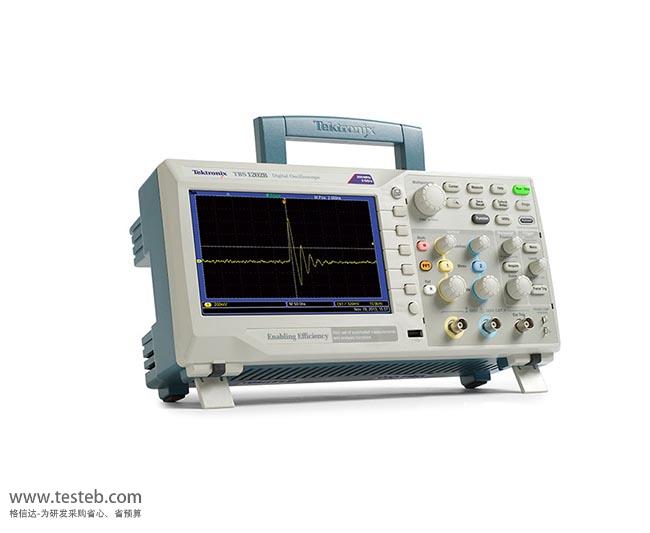

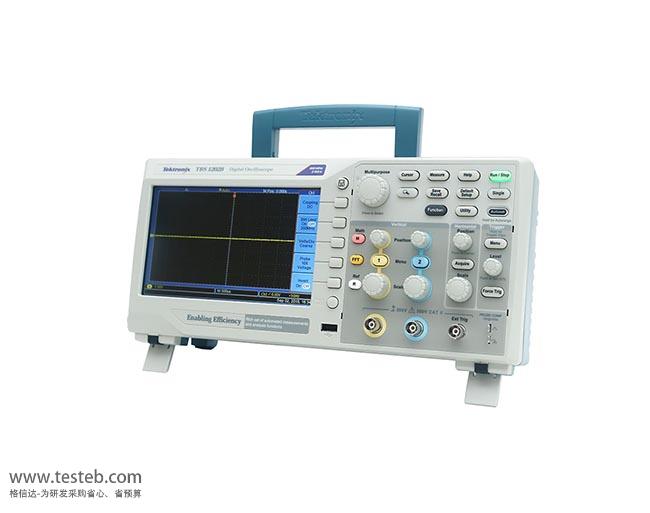

TBS1202B 數字示波器圖片
美國泰克TEKTRONIX TBS1202B示波器200M帶寬2通道2G采樣率
泰克TEKTRONIX TBS1000B系列數字示波器可讓工程師和教育者滿懷信心地查看信號，可提供出色的信號可視性、測量精度和分析功能，價格經濟實惠。 Tektronix TBS1202B示波器型號支持高達2 GS/s 的數字實時采樣，提供熟悉和易用的控件、內置上下文敏感型幫助系統以及標準 5 年保修。多種標配功能，包括USB連接、34種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，可以幫助您在更少的時間內完成更多的工作。
Tektronix TBS1202B數字示波器由于高達200MHz 的帶寬、2GS/s 的最大采樣率和 3% 的垂直測量精度，可以查看信號細節，您可以一直在所有通道上，不折不扣地獲得聲稱的實時采樣率，支持最低 10 倍過采樣率。 在改變水平設置或使用多條通道時，采樣性能不會下降，您可以查看信號的真實特點。
美國泰克Tektronix TBS1000B數字存儲示波器性能特點
50MHz、70 MHz、100 MHz、150 MHz、200MHz帶寬，2~4通道，1G~2G實時采樣
7 英寸雙窗口 FFT彩色顯示器，同時監測時域和頻域
多種標配功能包括USB連接、34種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖
高級觸發，包括脈沖和行選視頻觸發
內置波形極限測試和 TrendPlot™ 測試，雙通道頻率計數器，縮放功能
自動擴展數據記錄功能，自動設置和自動量程功能，內置上下文相關幫助
前面板上 USB 2.0 主控端口，快速方便地存儲數據
后面板上 USB 2.0 設備端口，方便地連接 PC
TEKTRONIX TBS1000B數字示波器型號規格
| 型號 | 測試帶寬 | 每通道采樣率 | 記錄長度 | 模擬通道數量 |
| TBS1052B示波器 | 50 MHz | 1 GS/s | 2.5k 點 | 2 |
| 泰克TBS1072B示波器 | 70 MHz | 1 GS/s | 2.5k 點 | 2 |
| TBS1102B示波器 | 100 MHz | 2 GS/s | 2.5k 點 | 2 |
| TBS1152B | 150 MHz | 2 GS/s | 2.5k 點 | 2 |
| TBS1202B示波器 | 200 MHz | 2 GS/s | 2.5k 點 | 2 |
| 垂直分辨率 | 8 位 | |||
| 輸入靈敏度范圍 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div | |||
| DC增益精度 | ±3%，從 10 mV/div 至 5 V/div | |||
| 最大輸入電壓 |
300 VRMS CAT II； 在超過 100 kHz 時額定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC |
|||
| 偏置范圍 |
2 mV 至 200 mV/div：±1.8 V； >200 mV 至 5 V/div：±45 V |
|||
| 輸入耦合 | AC、DC、GND | |||
| 輸入阻抗 | 1 MΩ，并聯 20 pF | |||
| 垂直縮放 | 垂直擴展或壓縮動態或停止波形 | |||
| 水平系統時基精度 | 50 ppm | |||
| 水平縮放 | 水平擴展或壓縮動態或停止波形 | |||
| 采集模式峰值檢測 | 高頻隨機毛刺捕獲，5 μs/div 至 50 s/div 的所有時基設置均可捕獲窄至 12 ns典型值的毛刺 | |||
|
邊沿觸發 上升沿/下降沿 |
常規的電平驅動觸發。 任一通道均提供正斜率或負斜率。耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制 |
|||
| 視頻觸發 | 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。 | |||
| 脈沖寬度或毛刺觸發 | 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33 ns 至 10 s | |||
| 觸發源 | 2 通道型號：CH1、CH2、Ext、Ext/5、交流線路 | |||
| 觸發視圖 | 按下“觸發視圖”按鈕時顯示觸發信號 | |||
| 觸發信號頻率讀數 | 提供觸發源的頻率讀數 | |||
| 自動波形測量 | 周期、頻率、正寬度、負寬度、上升時間、下降時間、最大值、最小值、峰峰值、中間值、RMS、周期 RMS、光標RMS、相位、正脈沖數、負脈沖數、上升沿?cái)?shù)、下降沿?cái)?shù)、正占空比、負占空比、幅度、周期中間值、光標中間值、突發寬度、正過沖、負過沖、面積、周期面積、高、低、延遲 RR、延遲 RF、延遲 FR、延遲 FF | |||
Tektronix示波器規格參文檔http://www.testeb.com/download/201603/Tektronix_TBS1000B.pdf
美國泰克示波器TBS1000B系列訂貨信息
TBS1052B 50MHz、2通道、1GS/s、TFT DSO
TBS1072B示波器70MHz、2通道、1GS/s、TFT DSO
TBS1102B示波器100MHz、2通道、2GS/s、TFT DSO
TBS1152B 150MHz、2通道、2GS/s、TFT DSO
泰克TBS1202B數字示波器200MHz、2通道、2GS/s、TFT DSO
標配附件（每條通道一支探頭）
TPP0051 50MHz無源探頭，適用于TBS1052B
TPP0101 100MHz無源探頭，適用于TBS1072B、TBS1102B
TPP0201 200MHz無源探頭，適用于TBS1152B、TBS1202B
電源線、可溯源校準證明、安裝和安全手冊、裝有客戶文檔的光盤、5年保修
泰克探頭選件推薦：P2220源探頭、P5100A高壓探頭2500V 100X、A622電流探頭100A交流/直流電流
