綿陽皮爾杰克Piergiacomi TS-30 元件引腳成形鉗價格與型號參數
- 型號 類型 TS-30元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：Piergiacomi皮爾杰克TS-30壓切鉗可以一次性將二極管及電阻元件引腳在PCB板上剪切，并把斷口壓扁成焊點狀貼緊固定，便于后續上錫焊接操作，另有彎折角度、定長剪切鉗等成型工具鉗子。

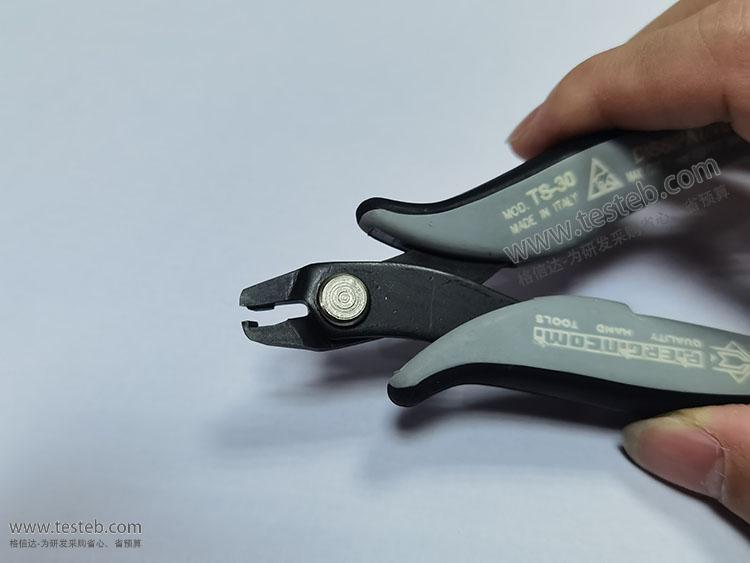

TS-30 元件引腳成形鉗圖片

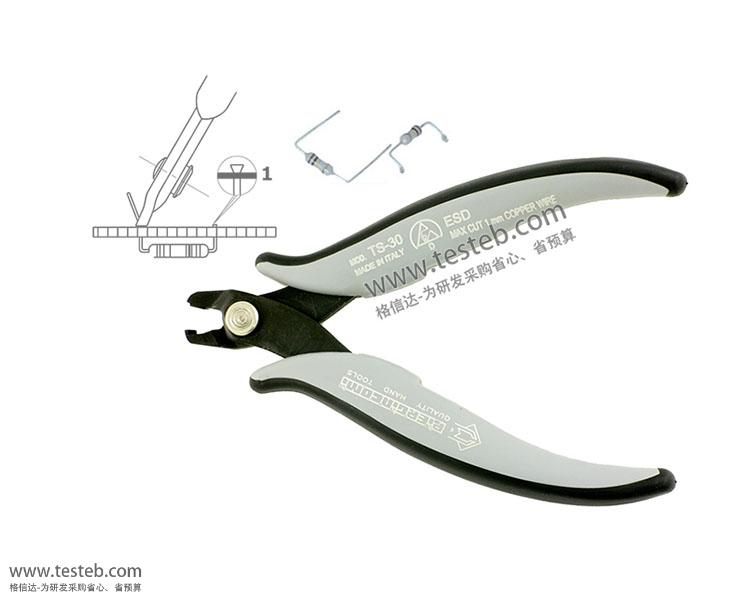

皮爾杰克Piergiacomi TS-30壓切鉗把電阻二極管引腳剪切并在PCB板上壓扁成焊點
皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、TO220三極管和五極管進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。

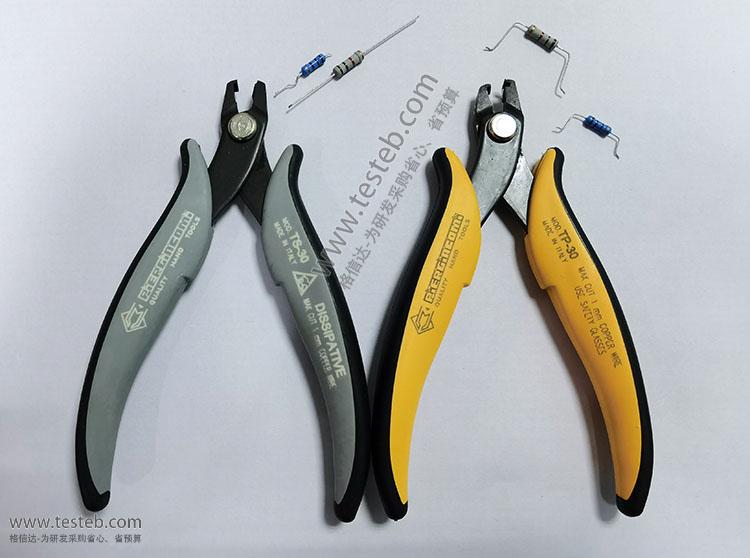

Piergiacomi皮爾杰克PCB線路板二極管引腳成型剪切鉗
TS-30壓切鉗：一次性將二極管及電阻元件引腳在PCB板上剪切并把斷口壓扁成焊點狀貼緊固定
TP-30彎切鉗：剪切引腳并保留一小段引腳向外180度彎曲壓平緊貼線路板
TP-5000/15 30度彎切定長剪鉗：對PCB密集區域元件引腳末端剪切并保留1.5mm余料使其成向外折彎30度
TR-5000W定長剪鉗：密集線路板上剪切引腳保留固定長度，0~5mm可調，剪徑1.3mm
皮爾杰克成型工具鉗規格文檔http://www.testeb.com/download/201711/Piergiacomi_TP5000.pdf。
意大利PIERGIACOMI皮爾杰克成型鉗型號規格表
| 型號 | 適用元件 | 成型規格 | 適用直徑/線規/剪切力度 |
| 二極管引腳成型剪切 | |||
| TS 30壓切鉗 | 電阻、二極管 | 將PCB板引腳剪切并壓扁平緊貼在線路板上 | Φ1.02mm，18awg，9.0kg |
| TP 30彎切鉗 | 電阻、二極管 | 剪切引腳并保留一小段向PCB板彎曲平貼 | Φ1.02mm，18awg，3.0kg |
| TP 5000/15彎切鉗 | 電阻、二極管 | 線路板引腳向外折彎30°角，末端剪切并保留1.5mm | Φ1.02mm，18awg，3.0kg |
| TR-5000W定長鉗 | 二極管等元件 | 剪切導線保留固定長度，0~5mm可調，剪徑1.3mm | Φ1.3mm，16awg，3.5kg |
| 電阻二極管打K型腳、C型/O形/歐形成型 | |||
| PTR-30L成型鉗 | 電容等元件 | 把引腳距離擴寬張開2.5mm，成L型并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| PNR-30打K鉗 |
C型元件， 電阻電容等 |
打K腳，鉗頭45度彎造型可觀察引腳過程 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 | 電容、電阻 | 距離2.8mm，弧直徑3.5mm，僅折彎，不剪切 | Φ1.02mm，18awg，3.0kg |
| PNR-5000成型剪切 | 二極管引腳等 | 元件折K型腳距離3~16mm可調，并剪切保留2.5mm | Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容等 | 打K型并剪切弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| U型成型，本體兩端打直角90度 | |||
| PPR-5001D | 電阻等元件 | 元件引腳U型成型，寬10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 電阻等元件 | 元件引腳U型成型，寬12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，3.0kg |
| TO元件三極管五極管引腳整形，將MOSFET-NMOS/PMOS管腳折彎90度直角，成不同高低、長短定型，具體選型請聯系咨詢 | |||
| PN 5040/7成型鉗 | TO220三極管 | 把引腳折彎90°直角、或兩次折彎成貼裝效果 | Φ1.3mm，16awg，3.0kg |
| PN-5050 | TO220元件 | 折中間成90度前踢3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 折中心引腳成直角前踢距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 折兩邊引腳前踢距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10 | TO220元件 | 折兩邊引腳前踢突出2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | 五極管成型 | 1-3-5引腳前踢突3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220元件 | 三個引腳折彎90度直角，中心多突長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中間引腳突起，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中間引腳折彎前踢，比兩個邊腳突出2.54mm | Φ1.3mm，16awg，3.0kg |
| PNI-5000D整形鉗 | 扁平IC芯片引腳 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | Φ0.80mm，20awg，3.0kg |
| PNI-5015剪切鉗 | 三極管定長剪鉗 | 三五極管引腳剪切保留固定長度，可調整1.5mm~10mm | 0.64mm，22號線規, 5kg |
