南京皮爾杰克Piergiacomi PN5050 元件引腳成形鉗價格與型號參數
- 型號 類型 PN5050元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：Piergiacomi皮爾杰克PN-5050 ESD成型鉗用于把TO220三極管中間引腳折彎90度直角，使其比兩邊前踢突出3.8mm，方便進行后續插裝，采用高碳鋼材質，輕巧堅硬，人體工程學設計操作省力。

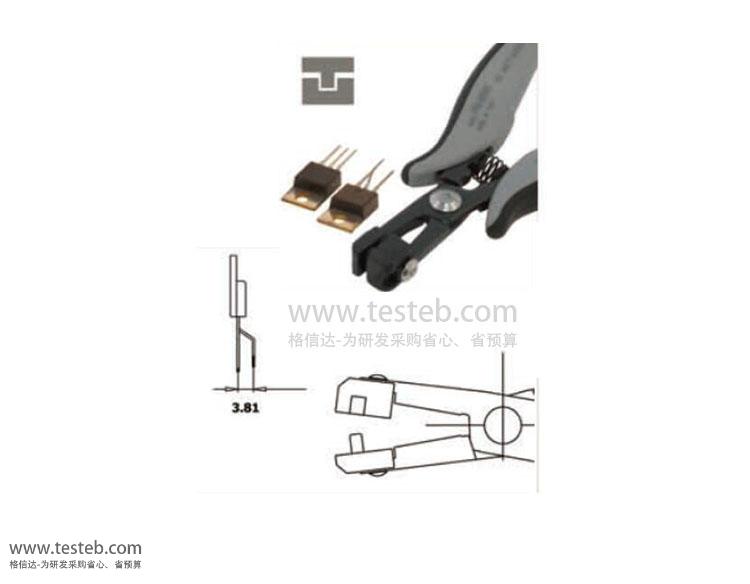

PN5050 元件引腳成形鉗圖片

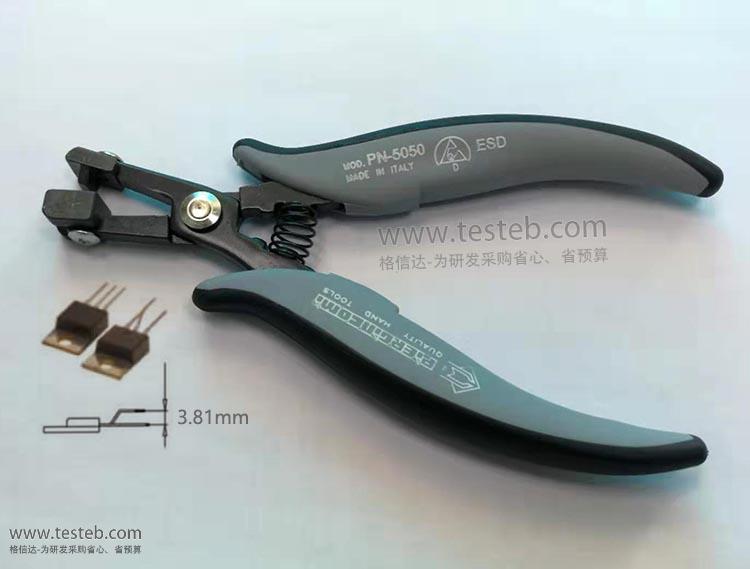

意大利Piergiacomi PN-5050 ESD成型鉗三極管中間引腳折直角前踢3.8mm
意大利Piergiacomi皮爾杰克成型鉗用于把電阻二極管、TO220三極管元件引腳折彎整型，便于PCBA插件貼裝，起到架高減震、消除應力的效果。采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，操作省力。皮爾杰克PN-5050 ESD成型鉗一次性操作把TO220三極管中間引腳折彎90度直角，比兩邊前踢突出3.8mm，方便進行后續插裝操作。
PIERGIACOMI皮爾杰克TO元件三極管引腳折彎整型鉗常用規格
PN-5040/7直角成型鉗：適用TO220、TO247元件MOS三極管引腳折90度直角，一次成形
PN5050D成型鉗：PN-5050 ESD把TO220三極管元件中心引腳折直角，并比兩邊前踢3.81mm
PN5050/3D：把TO220、TO247元件中心引腳折彎成突起5.08mm
PN5050/14D成型鉗：對TO220元件、MOS管中心引腳前踢高出3.0mm
PN5050/15D：對TO220元件中心引腳進行折彎突起，腳距2.54mm
PN5050/04D：對T0220、T0247元件邊緣引腳成型腳距5.08mm
PN5050/10：對T0220、T0247元件邊緣引腳下沉2.54mm貼裝整型準備
PN5050/16D：對T0220、T0247元件邊緣引腳折彎成型腳距3.81mm
PN5050/38 ESD：對TO220五引腳五極管1-3-5引腳成型前踢3.0mm
PN5050/6D成形鉗：對TO220三極管引腳彎折90度，中心腳比邊緣長2.54mm…
PN5050/17D：把TO220元件引腳折彎直角，且中間腳比兩邊突出3.8mm
PN-5050/49 ESD成型鉗：把TO92封裝元件三極管中間腳折彎90度前踢2.54mm
意大利皮爾杰克Piergiacomi成型鉗型號規格表
| 型號 | 類型 | 適用元件 | 成型規格 | 適用引腳規格及作用力 |
| PNR-30打K鉗 | 折K型 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
| PNR-5000 | 打K型并剪切 |
電容、電阻、 二極管引腳等 |
成型位置與本體距3~16mm可調 引腳打K型并剪切保留3mm |
Φ1.02mm，18awg，3.0kg |
| PTR-30-C/5 | C型K形折彎 | 電阻二極管 | K型折彎并剪切引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型，留2.54mm | Φ1.02mm，18awg，3.0kg |
| PPR-5001 | U型成型鉗 | 電阻等元件 | 元件引腳U型成型，寬10.16mm | Φ0.6~0.8mm，22~20awg，3.0kg |
| PPR-5002 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬12.70mm | Φ0.6~0.8mm，22~20awg，3.0kg |
| PPR-5003 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，22~20awg，3.0kg |
| PN-5040/7D | 90度角成型 |
TO220/TO247 三極管元件 |
三極管引腳折彎90°直角成型 | Φ1.3mm，16awg，3.0kg |
| PN5050 ESD成型鉗 | 三極管整型 | TO220元件 | 中心引腳前踢距離3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3D | TO元件成型 | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/15 | TO元件成型 | T0220元件 | 中間引腳距前踢2.5mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO元件成型 | TO220、TO247 | 邊緣引腳前踢5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10 | TO元件成型 | TO220元件 | 兩邊引腳折直角前踢2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳插裝距離3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | 五極管整型 | TO元件5引腳 | 1-3-5引腳折折直角前踢距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6 | TO220三極管 | TO220元件 | 引腳折彎90度直角，中心腳突長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/17 | TO三極管 | TO220元件 | 引腳折彎90度直角，中心腳突長3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO三極管 | TO220元件 | 引腳折彎90度直角，中間腳比兩邊短2.54mm | Φ1.3mm，16awg，3.0kg |
意大利皮爾杰克成型鉗說明書http://www.testeb.com/download/201610/Piergiacomi_PN5050.pdf
